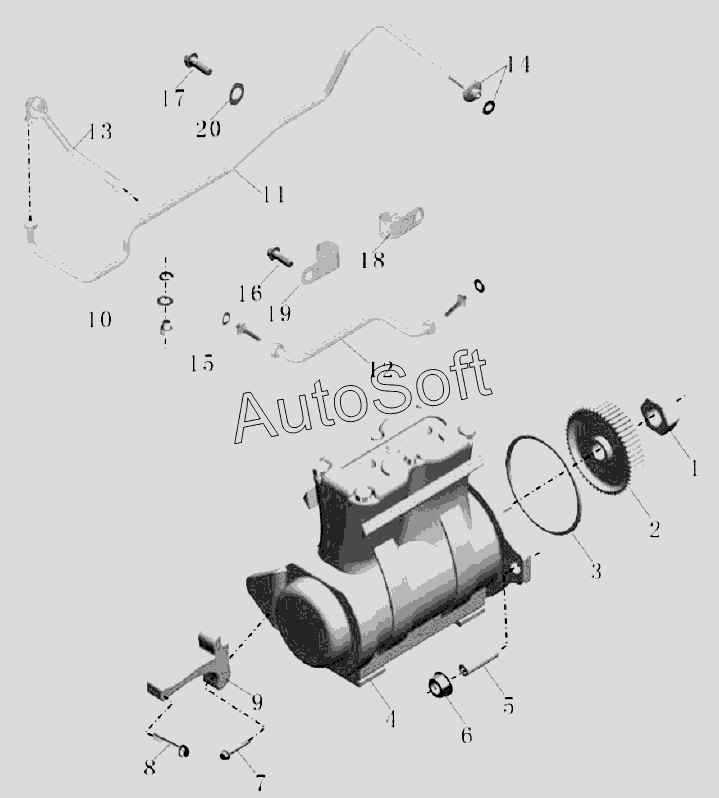

Каталог запасных частей к технике: Yutong Автобус ZK6899HA (2008). Компрессор воздушный и трубопровод
11
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***3 | Гайка | |
| 2 | 3***0 | Шестерни воздушного компрессора | |
| 3 | 3***5 | Уплотнительное кольцо воздушного компрессора | |
| 4 | 3***7 | Воздушный компрессор в сборе | |
| 5 | C***1 | Двуглавая шпилька | |
| 6 | C***3 | Шестигранная фланцевая гайка | |
| 7 | C***3 | Шестигранный фланцевый болт | |
| 8 | C***2 | Шестигранный фланцевый болт | |
| 9 | 3***6 | Кронштейн воздушного компрессора | |
| 10 | 3***1 | Штуцер с внешней нарезкой в сборе | |
| 11 | 3***6 | Водовыпускная труба воздушного компрессора | |
| 12 | 3***8 | Впускная труба воздушного компрессора | |
| 13 | 3***7 | Водовыпускная труба воздушного компрессора | |
| 14 | 3***3 | Штуцер быстрого соединения | |
| 15 | 3***4 | Штуцер быстрого соединения | |
| 16 | C***2 | Шестигранный фланцевый болт | |
| 17 | C***0 | Шестигранный болт с фланцем | |
| 18 | C***0 | Зажим | |
| 19 | C***1 | Зажим | |
| 20 | 6***B | Монтажная прокладка |
