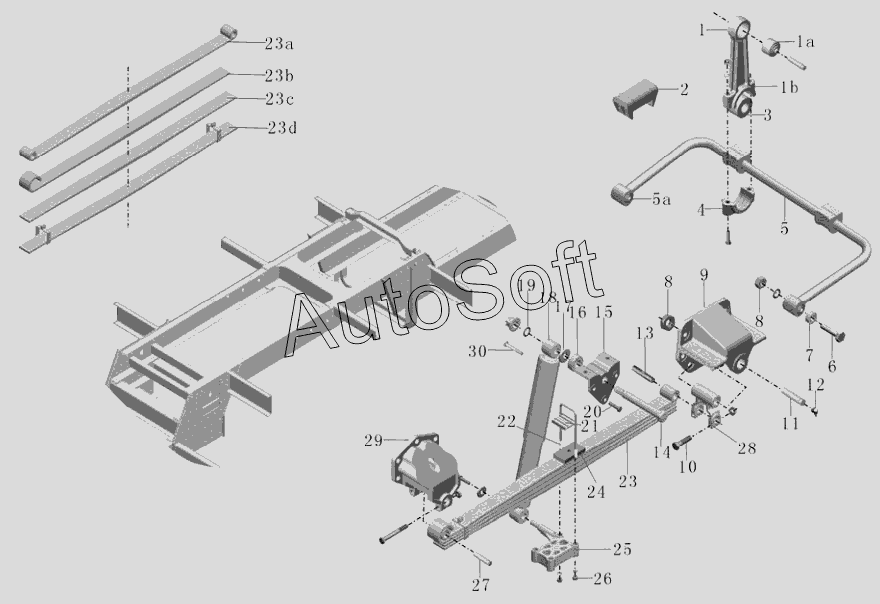

Каталог запасных частей к технике: Yutong Автобус ZK6852HG (2010). Задняя подвеска в сборе (четыре листа) PD30-2911-01
1
1a
1b
2
3
4
5
5a
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23a
23b
23c
23d
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Стойка стабилизатора поперечной устойчивости в сборе | |
| 10 | Q***3 | Шестигранный болт | |
| 11 | 2***2 | Ось листовой рессоры передней | |
| 12 | Q***C | Гибкий смазочный жиклер | |
| 13 | 2***9 | Палец рессора | |
| 14 | 2***3 | Палец амортизатора | |
| 15 | 2***0 | Верхний кронштейн заднего амортизатора | |
| 16 | 2***1 | Надставка амортизатора | |
| 17 | 2***2 | Прокладка | |
| 18 | 2***7 | Амортизатор | |
| 19 | Q***3 | Пружинная шайба | |
| 1a | 2***9 | Втулка | |
| 1b | 2***1 | Стойка стабилизатора поперечной устойчивости | |
| 2 | 2***1 | Верхняя накладка моста | |
| 20 | Q***H | Шестигранный болт | |
| 21 | 2***7 | Ограничительный стопор в сборе | |
| 22 | 2***9 | U-образный болт | |
| 23 | 2***4 | Заднего наконечника большой задней продольной рулевой тяги в сборе | |
| 23a | 2***2 | Первая пластина задней листовой рессоры | |
| 23b | 2***3 | Вторая пластина задней листовой рессоры | |
| 23c | 2***4 | Третья пластина листовой рессоры | |
| 23d | 2***5 | Четвертая пластина задней листовой рессоры | |
| 24 | 2***9 | Прокладка листовой рессоры | |
| 25 | 2***1 | Нижняя подпора задней листовой рессоры | |
| 25 | 2***2 | Нижняя подпора задней листовой рессоры | |
| 26 | 2***7 | Фланцевая гайка | |
| 27 | 2***8 | Ось листовой рессоры передней | |
| 28 | 2***3 | Проушина в сборе | |
| 29 | 2***3 | Кронштейн задней листовой рессоры | |
| 3 | 2***1 | Втулка | |
| 30 | 2***6 | Фиксатор\установочный штифт | |
| 4 | 2***4 | Крышка втулки стабилизатора | |
| 5 | 2***9 | Стойка стабилизатора поперечной в сборе | |
| 5a | 2***0 | Втулка заднего стабилизатора | |
| 6 | 2***0 | Штифт стабилизатора | |
| 7 | 2***9 | Вкладыш | |
| 8 | 2***7 | Фланцевая гайка | |
| 9 | 2***8 | Кронштейн передней листовой рессоры |
