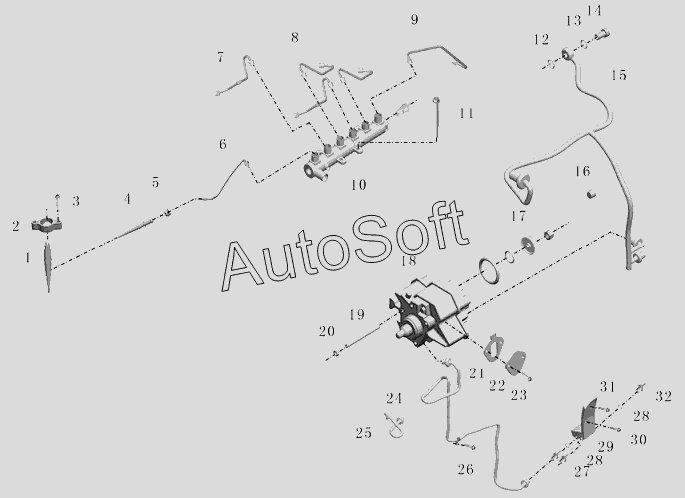

Каталог запасных частей к технике: Yutong Автобус ZK6852HG (2010). Топливный насос и трубопровод 1000-02489
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Форсунка | |
| 2 | D***6 | Зажим форсунки | |
| 3 | C***8 | Шестигранный болт с фланцем | |
| 4 | D***4 | Соединитель топливного распылителя | |
| 5 | 1***2 | Гнездо топливопровода форсунки, ISLe 290 | |
| 6 | 1***8 | Трубка высокого давления №1 | |
| 7 | 1***7 | Трубка высокого давления №1 | |
| 8 | 1***9 | Трубка высокого давления №1 | |
| 9 | 1***0 | Трубка высокого давления №1 | |
| 10 | 1***1 | Общая топливная труба | |
| 11 | C***3 | Шестигранный фланцевый болт | |
| 12 | 1***6 | Уплотнительная шайба | |
| 13 | C***8 | Уплотняющая шайба | |
| 14 | 1***8 | Клапан для проверки | |
| 15 | 1***6 | Возвратный топливопровод | |
| 16 | C***3 | Трубка-державка | |
| 17 | 1***6 | Шестерни масляного насоса | |
| 18 | 1***6 | Топливный насос-форсунка | |
| 19 | C***9 | Двуглавый болт | |
| 20 | 1***8 | Шестигранная гайка с фланцем | |
| 21 | 1***8 | Уплотняющая прокладка маслонасоса | |
| 22 | C***3 | Накладка | |
| 23 | C***0 | Шестигранный болт с фланцем | |
| 24 | 1***8 | Топливопровод | |
| 25 | 1***7 | Топливный трубопровод | |
| 26 | C***9 | Шестигранный болт с фланцем | |
| 27 | C***7 | Штуцер быстрого соединения | |
| 28 | C***5 | Уплотнительная шайба | |
| 29 | C***4 | Штуцер топливного насоса | |
| 30 | 9***0 | Шестигранный болт с фланцем | |
| 31 | C***2 | Шестигранный болт с фланцевой поверхностью | |
| 32 | C***0 | Соединение |
