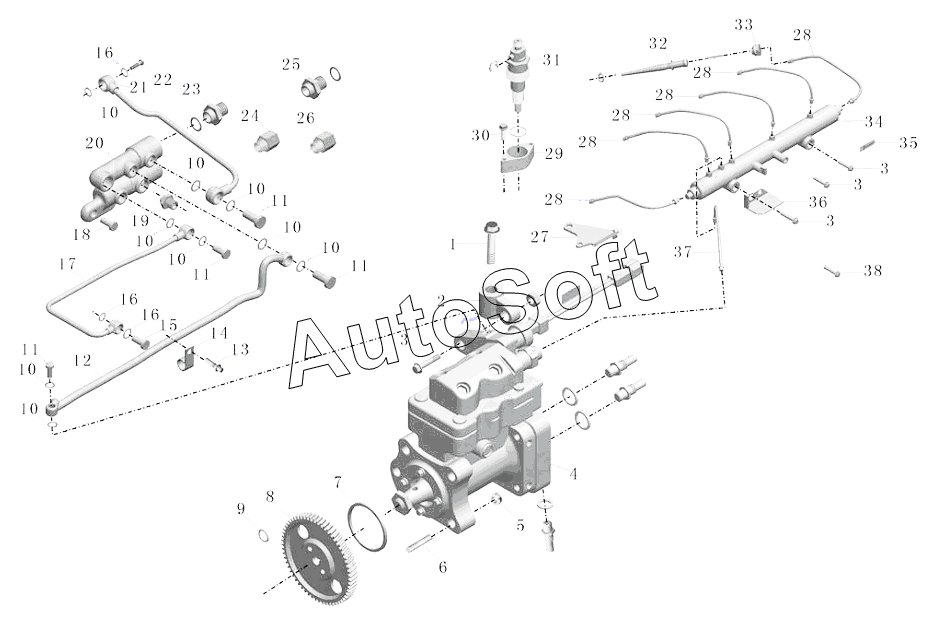

Каталог запасных частей к технике: Yutong Автобус ZK6121HQ (2012). 1000-03432-07 Группа топливного насоса и трубопровода
16
16
16
37
34
33
32
31
30
29
28
28
28
28
28
28
26
23
22
21
20
17
1
15
13
12
11
11
11
11
10
10
10
10
10
10
10
10
10
9
8
7
6
5
4
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Болт | |
| 2 | 1***1 | Кронштейн топливного насоса, ISLe 290 | |
| 3 | 9***8 | Шестигранный болт фланца | |
| 4 | 1***4 | Топливный насос в сборе | |
| 5 | 9***0 | Шестигранный болт фланца | |
| 6 | 1***8 | Двойной болт | |
| 7 | 9***7 | О-образное кольцо | |
| 8 | 1***3 | Шестерня топливного насоса | |
| 9 | 1***7 | Прямоугольное уплотняющее кольцо | |
| 10 | 9***6 | Уплотнительная шайба | |
| 11 | 1***8 | Бочкообразный болт | |
| 12 | 1***0 | Топливная труба 3, ISLe 290 | |
| 13 | 9***9 | Болт шестигранный с фланцем | |
| 15 | 1***7 | Болт в форме лютни | |
| 16 | 9***5 | Уплотнительная шайба | |
| 17 | 1***7 | Топливная труба | |
| 20 | 1***4 | Соединитель топлива | |
| 21 | 1***2 | Возвратная топливная труба 2, ISLe 290 | |
| 22 | 1***8 | Клапан для проверки | |
| 23 | 9***9 | Соединитель прямого клапана | |
| 26 | 1***2 | Соединитель управления топливным насосом | |
| 28 | 1***9 | Высоконапорный маслопровод | |
| 29 | 1***4 | Нажимная плита форсунки | |
| 30 | 9***1 | Шестигранный болт фланца | |
| 31 | 1***3 | Форсунка | |
| 32 | 1***9 | Соединительное изделие топливного | |
| 33 | 1***2 | Гнездо топливопровода форсунки, ISLe 290 | |
| 34 | 1***7 | Топливная однорельсовая труба | |
| 37 | 1***3 | Топливная труба подачи |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
