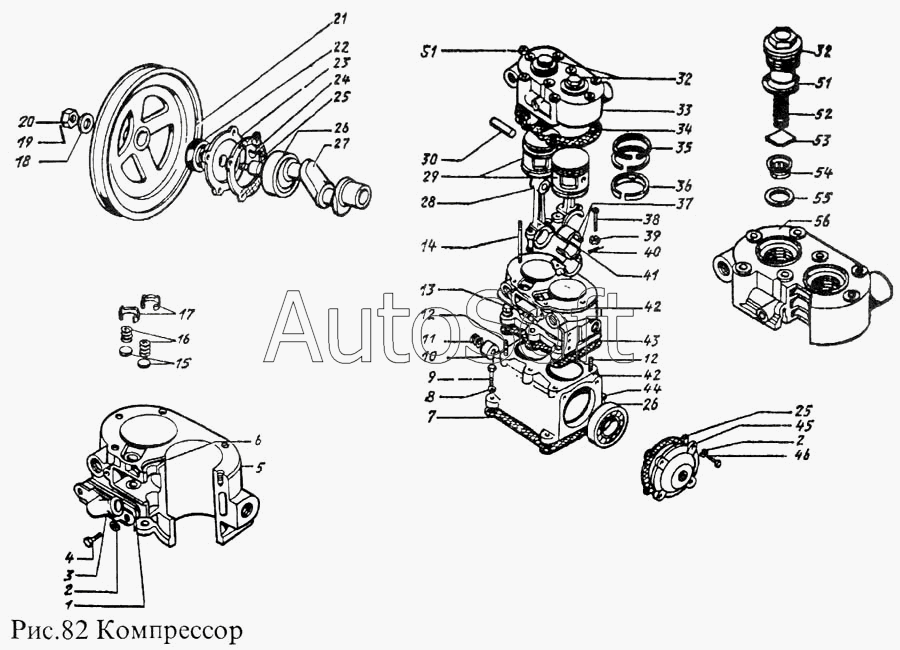

Каталог запасных частей к технике: ПАЗ-3205 (2001). Компрессор
36
22
23
24
25
25
26
26
27
28
29
30
32
32
33
34
35
20
37
38
39
40
41
42
42
43
44
45
46
52
53
54
55
6
1
2
2
3
4
5
7
8
9
10
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3510054 | 1***4 | Толкатель | |
| 11.3511040 | 1***0 | Фильтр | |
| 11.3511062 | 1***2 | Пружина клапана | |
| 11.3511064 | 1***4 | Пружина золотника | |
| 11.3511095 | 1***5 | Шайба | |
| 130-3509009-11 | 1***1 | Компрессор | |
| 130-3509039-03 | 1***3 | Головка компрессора | |
| 130-3509065-В2 | 1***2 | Плунжер | |
| 130-3509342 | 1***2 | Пружина коромысла впускного клапана | |
| ВК-66-01-4201068 | В***8 | Ремень 1-11Х10-1775 ГОСТ 5813-76 привода компрессора и насоса ГУР ( комплект из 2-х ремней ) | |
| 1 | 1***0 | Прокладка | |
| 2 | 2***2 | Шайба 8 пружинная | |
| 3 | 1***Б | Патрубок впускной | |
| 4 | 2***8 | Болт | |
| 5 | 1***2 | Блок цилиндров | |
| 6 | 1***9 | Седло впускного клапана | |
| 7 | 1***Б | Прокладка | |
| 8 | 2***2 | Шайба 10 пружинная | |
| 9 | 2***8 | Болт | |
| 10 | 1***1 | Уплотнитель задней крышки | |
| 11 | 1***3 | Пружина уплотнителя задней крышки | |
| 12 | 3***П | Шпилька | |
| 13 | 3***П | Гайка | |
| 14 | 3***8 | Шпилька | |
| 15 | 1***6 | Клапан впускной | |
| 16 | 1***8 | Пружина впускного клапана | |
| 17 | 1***3 | Направляющая впускного клапана | |
| 18 | 2***8 | Шайба | |
| 19 | 2***8 | Шплинт | |
| 20 | 2***8 | Гайка | |
| 22 | 1***2 | Сальник передней крышки | |
| 23 | 1***А | Крышка передняя | |
| 24 | 4***П | Шпонка | |
| 25 | 1***3 | Прокладка | |
| 26 | 1***3 | Потшипник в сборе | |
| 27 | 1***7 | Вал коленчатый с комплектом шатунных вкладышей | |
| 28 | 1***4 | Втулка верхней головки шатуна | |
| 29 | 1***2 | Поршень стандартных и всех ремонтных размеров | |
| 30 | 1***2 | Палец поршня компрессора со стопорами | |
| 31 | 2***8 | Гайка | |
| 32 | 1***4 | Пробка | |
| 33 | 1***9 | Головка компрессора в сборе | |
| 34 | 1***А | Прокладка | |
| 35 | 1***7 | Кольца поршневые (комплект) номинального и всех ремонтных размеров | |
| 36 | 1***7 | Кольца поршневые (комплект) номинального и всех ремонтных размеров | |
| 37 | 1***2 | Вкладыш шатуна номинального и всех ремонтных размеров | |
| 38 | 1***7 | Болт, гайка и шайба крышки шатуна | |
| 39 | 3***П | Гайка болта шатуна | |
| 40 | 2***П | Шплинт | |
| 41 | 1***А | Шатун компрессора | |
| 42 | 1***Б | Картер в сборе | |
| 43 | 1***8 | Прокладка | |
| 44 | 2***8 | Болт | |
| 45 | 1***Б | Крышка картера задняя | |
| 46 | 2***8 | Болт | |
| 52 | 1***8 | Пружина нагнетательного клапана | |
| 53 | 1***0 | Клапан нагнетательный | |
| 54 | 1***А | Седло нагнетательного клапана | |
| 55 | 1***5 | Прокладка седла нагнетательного клапана |
