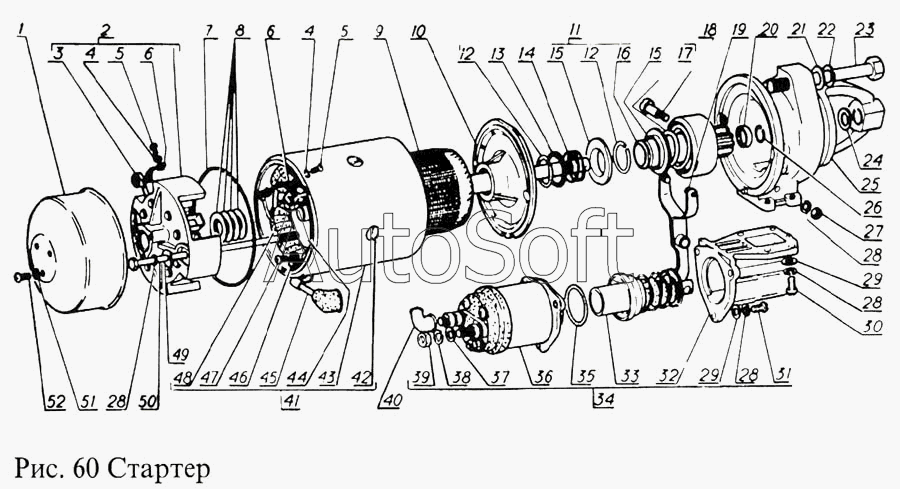

Каталог запасных частей к технике: ПАЗ-3205 (2001). Стартер
1
2
3
4
4
5
5
6
6
8
9
10
11
12
12
13
14
15
15
16
17
18
19
20
21
22
24
25
26
27
28
28
28
28
29
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13.3734000-01 | 1***1 | Коммутатор транзисторный | |
| 13.3806010 | 1***0 | Приемник указателя уровня топлива | |
| 14.3723000 | 1***0 | Панель соединительная 2-клеммная | |
| 14.3807010 | 1***0 | Приемник указателя температуры воды | |
| 15.3810010 | 1***0 | Приемник указателя давления масла | |
| 16.3802010 | 1***0 | Спидометр | |
| 19.3730000 | 1***0 | Электродвигатель вентиля тора отопителя | |
| 24.3710000 | 2***0 | Выключатель аварийной сигнализации | |
| 3710000 | 3***0 | Выключатель на 5 А | |
| 51-3802030 | 5***0 | Штуцер шибкого вала привода спидометра | |
| 53-12-3802033 | 5***3 | Шестерня привода спидометра ведущая | |
| 53-12-3802034 | 5***4 | Шестерня привода спидометра ведомая | |
| 6-1180304КС9 | 6***9 | Подшипник генератора | |
| 6-180603КС9 | 6***9 | Подшипник генератора (46198271331) | |
| АП171-3811010-А | А***А | Указатель тока | |
| БМ112-3806600-Д | Б***Д | Датчик указателя топлива 12-24В | |
| ВК12-Б-3720000 | В***0 | Выключатель сигнала «Стоп» заднего фонаря гидравлический | |
| ВК322/ВК38Б | В***Б | Выключатель на 5 А | |
| ВК343-3709000-01.08 | В***8 | Выключатель (освещения салона) | |
| ВК343-3709000-03.08 | В***8 | Выключатель (освещения салона) | |
| ВК409-3710000 | В***0 | Выключатель контрольной лампы | |
| ВК424-3720000 | В***0 | Выключатель контрольной лампы | |
| ВК881-3737000 | В***0 | Выключатель аккумуляторной батареи | |
| ГВН46-3802600-01 | Г***1 | Вал гибкий к спидометру, длиной 3050 мм, присоединительные концы выполнены наружными квадратами | |
| ЛВ211-3714329 | Л***9 | Патрон со штекером | |
| ММ358-3829010 | М***0 | Датчик указателя давления масла | |
| П147-3709000-03.11 | П***1 | Переключатель (вентилятора отопителя) | |
| П312-3709010-01 | П***1 | Переключатель света центральный | |
| П53Б-3709000 | П***0 | Переключатель света ножной | |
| ПД20-3803100-Б | П***Б | Патрон контрольной лампы | |
| ПД500Б-3803010 | П***0 | Светофильтр контрольной лампы (символ «открывание - закрывание» дверей) | |
| ПД504Б-3803000 | П***0 | Светофильтр контрольной лампы (символ «стояночный тормоз») | |
| ПК2-3714204-А | П***А | Рассеиватель плафона водителя | |
| ПК201-3714010-Д2 | П***2 | Плафон кабины | |
| ПК248-3714010 | П***0 | Плафон внутреннего освещения | |
| ПР112-3720000-01 | П***1 | Блок предохранителей | |
| ПС4-3723000-А2 | П***2 | Панель соединительная 2-клеммная | |
| ПФ116-3712010 | П***0 | Фонарь габаритный передний 12 В | |
| ПФ116-3712204 | П***4 | Рассеиватель переднего габаритного фонаря | |
| РС505-3720000-Б | Р***Б | Реле включения сигнала | |
| С302-3721000Г-01 | С***1 | Сигнал 12 В | |
| С303-3721000Г-01 | С***1 | Сигнал 12 В | |
| СТ230-3708220 | С***0 | Коллектор | |
| СТ230-3708402 | С***2 | Вкладыш | |
| СТ230-3708804 | С***4 | Пружина | |
| СТ230-А1-3708000 | С***0 | Стартер, 12В, 1.5 кВт | |
| ТМ111-3808000 | Т***0 | Сигнализатор аварийной температуры | |
| УП101-Г | У***Г | Рассеиватель бокового указателя поворота | |
| УП115-3726000 | У***0 | Указатель поворота передний (Рассеиватель оранжевого цвета) | |
| УП115-3726000-Б | У***Б | Указатель поворота задний | |
| УП115-3726204 | У***4 | Рассеиватель переднего указателя поворота | |
| УП115-3726204-Б | У***Б | Рассеиватель заднего указателя поворота | |
| ФГ122-3711010-ЕВ1 | Ф***1 | Фара, 12 В с европейским оптическим элементом | |
| ФГ140-3711200-01 | Ф***1 | Оптический элемент | |
| ФГ140-3711201 | Ф***1 | Рассеиватель фары | |
| ФП105-3717010-Б | Ф***Б | Фонарь задний освещения номерного знака длина провода 750 мм, 12 В | |
| ФП105-3717204-Б | Ф***Б | Рассеиватель фонаря освещения номерного знака | |
| ФП115-3716204 | Ф***4 | Рассеиватель заднего фонаря «стоп» сигнала | |
| ФП116-3716000 | Ф***0 | Фонарь габаритный задний | |
| ФП116-3716204 | Ф***4 | Рассеиватель заднего габаритного фонаря | |
| ФП117-3716000 | Ф***0 | Фонарь заднего хода | |
| ФП117-3716204 | Ф***4 | Рассеиватель фонаря заднего хода | |
| ФП234-3716000-В2 | Ф***2 | Фонарь освещения входной двери | |
| ФП234-3716205 | Ф***5 | Рассеиватель фонаря задней двери | |
| ФП310Е | Ф***Е | Световозвращатель | |
| ФР7-684357 | Ф***7 | Вкладыш | |
| 1 | С***1 | Кожух защитный | |
| 2 | С***0 | Крышка со стороны коллектора | |
| 3 | С***4 | Пружина щетки | |
| 4 | 5***г | Шайба | |
| 5 | 2***2 | Винт | |
| 6 | Ф***1 | Щетка в сборе | |
| 8 | С***9 | Шайба регулировочная | |
| 9 | С***0 | Якорь | |
| 10 | С***А | Подшипник в сборе | |
| 11 | С***1 | Привод стартера | |
| 12 | С***2 | Кольцо пружинное | |
| 13 | С***6 | Чашка | |
| 14 | С***4 | Пружина | |
| 15 | С***1 | Втулка отводки | |
| 16 | С***1 | Муфта привода в сборе | |
| 17 | С***А | Пружина | |
| 18 | С***4 | Ось рычага | |
| 19 | С***0 | Рычаг включения привода в сборе | |
| 20 | С***4 | Кольцо упорное | |
| 21 | 2***9 | Шайба 12 | |
| 22 | 2***2 | Шайба 12 пружинная | |
| 24 | С***5 | Шайба | |
| 25 | С***0 | Крышка со стороны привода | |
| 26 | С***7 | Кольцо замковое | |
| 27 | 2***2 | Гайка М6 | |
| 28 | 6***г | Шайба | |
| 29 | С***8 | Шайба | |
| 30 | 2***0 | Винт | |
| 31 | М***6 | Винт | |
| 32 | С***5 | Основание реле | |
| 33 | С***0 | Якорь в сборе | |
| 34 | Р***0 | Реле стартера 12 В | |
| 34 | С***0 | Реле стартера в сборе | |
| 35 | С***8 | Кольцо уплотнительное | |
| 36 | С***0 | Ярмо с крышкой в сборе | |
| 37 | Ш***8 | Шайба 8 | |
| 38 | 8***г | Шайба | |
| 39 | Г***8 | Гайка М8 | |
| 40 | С***2 | Наконечник | |
| 41 | С***0 | Корпус в сборе | |
| 42 | С***5 | Винт полюса | |
| 43 | С***1 | Корпус | |
| 44 | С***2 | Полюс | |
| 45 | С***0 | Вывод в сборе | |
| 46 | С***6 | Втулка изоляционная | |
| 47 | 2***8 | Винт | |
| 48 | С***0 | Катушка полюсов | |
| 49 | С***1 | Шайба специальная | |
| 50 | С***3 | Шпилька стяжная | |
| 51 | 4***Г | Шайба | |
| 52 | 2***8 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
