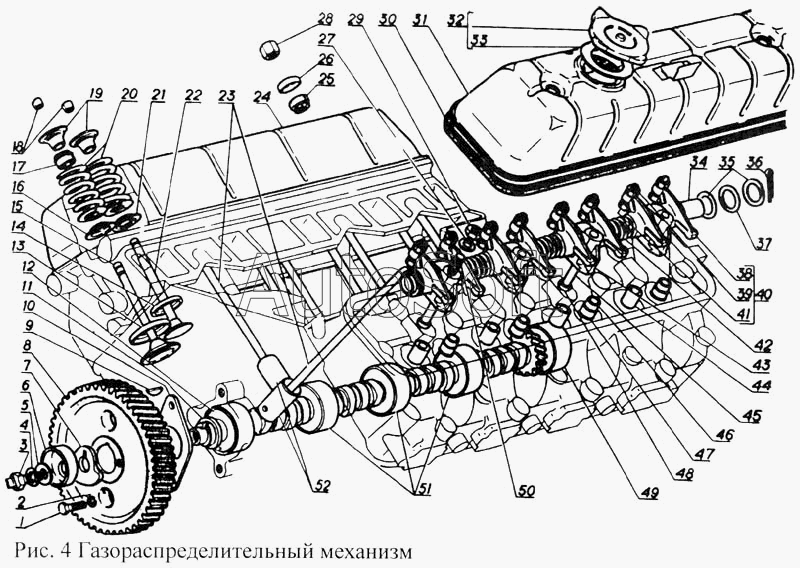

Каталог запасных частей к технике: ПАЗ-3205 (2001). Газораспределительный механизм
42
32
33
34
35
36
37
38
38
39
40
41
31
43
44
45
47
48
49
50
51
52
14
1
2
3
4
5
6
7
9
11
14
14
14
17
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-1007121 | 2***1 | Втулка коромысла | |
| 291815-П | 2***П | Шпилька М10х1х80 | |
| ВК-53-1004014-А | В***А | Поршень с пальцем и стопорными кольцами ( комплект ) диаметром 92,0 мм | |
| 1 | 2***2 | Болт М8х20 упорного фланца | |
| 2 | 2***2 | Шайба 8 пружинная | |
| 3 | 6***2 | Болт крепления шестеренки распределительного вала | |
| 4 | 2***8 | Шайба пружинная диаметром 12 | |
| 5 | 2***П | Шайба диаметром 12 | |
| 6 | 1***5 | Эксцентрик | |
| 7 | 1***1 | Балансир | |
| 9 | 2***П | Шпонка сегментная 5х9х22 шестерни распределительного вала | |
| 11 | 1***5 | Кольцо упорное распределительного вала | |
| 14 | 1***Р | Седло вставное впускного клапана, увеличенное на 0,25 мм | |
| 14 | 1***П | Седло вставное впускного клапана, увеличенное на 0,05 мм | |
| 14 | 2***Р | Седло вставное выпускного клапана, увеличенное на 0,25 мм | |
| 14 | 2***П | Седло вставное выпускного клапана, увеличенное на 0,05 мм | |
| 17 | 2***1 | Колпачок маслоотражательный впускного клапана с пружиной | |
| 23 | 6***Б | Штанга толкателя клапана | |
| 24 | 6***0 | Крышка коромысел правая | |
| 25 | 1***Б | Прокладка крышки коромысел | |
| 26 | 1***1 | Шайба специальная крышки коромысел | |
| 27 | 2***9 | Шайба диаметром 11 | |
| 28 | 2***9 | Гайка М10х1-6Н | |
| 29 | 2***П | Гайка М10х1 | |
| 30 | 1***5 | Прокладка крышки коромысел | |
| 31 | 6***0 | Крышка коромысел левая | |
| 32 | 2***3 | Крышка маслоналивного отверстия с прокладкой | |
| 33 | 2***3 | Крышка маслоналивного отверстия с прокладкой | |
| 34 | 1***Б | Ось коромысел клапанов | |
| 35 | 2***П | Шайба 23 оси коромысел | |
| 36 | 2***П | Шплинт 4х32 оси коромысел | |
| 37 | 2***5 | Шайба пружинная оси коромысел | |
| 38 | 1***3 | Коромысло клапана со втулкой | |
| 38 | 1***4 | Коромысло клапана со втулкой | |
| 39 | 1***6 | Гайка регулировочного винта ( норма упаковки в ящик 7,7 т. шт., 37 кг. ) | |
| 40 | 1***1 | Коромысло клапана с винтом регулировочным | |
| 41 | 6***2 | Винт регулировочный клапана | |
| 42 | 2***Б | Пружина распорная коромысел | |
| 43 | 1***В | Стойка оси коромысел | |
| 44 | 6***1 | Втулка направляющая выпускного клапана | |
| 45 | В***А | Поршень с пальцем и стопорными кольцами ( комплект ) диаметром 92,0 мм | |
| 47 | 1***1 | Стопорное кольцо | |
| 48 | 1***9 | Втулка установочная | |
| 49 | 1***8 | Втулка распределительного вала задняя | |
| 50 | 2***П | Шпилька М10х1х112 стойки оси | |
| 51 | В***3 | Втулки распределительного вала | |
| 52 | 1***А | Толкатель клапана |
