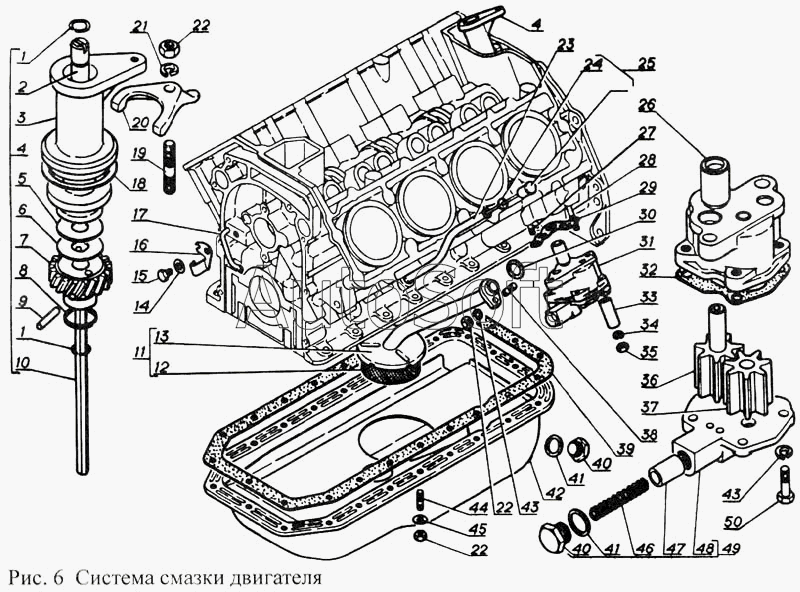

Каталог запасных частей к технике: ПАЗ-3205 (2001). Система смазки двигателя
40
40
30
32
33
34
35
37
37
38
29
42
44
45
46
47
48
49
50
50
12
3
3
4
4
5
6
7
8
9
10
1
1
13
18
19
20
21
22
22
22
23
24
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 291747-П2 | 2***2 | Шпилька М18х1,5-6Нх12 | |
| 1 | 1***8 | Кольцо | |
| 3 | 1***0 | Валик привода распределителе | |
| 3 | 1***9 | Корпус привода распределителя в сборе | |
| 4 | 1***2 | Привод распределителя | |
| 5 | 2***П | Шайба диаметром 13 | |
| 6 | 2***П | Шайба диаметром 13 | |
| 7 | 1***0 | Шестерня привода распределителя | |
| 8 | 1***0 | Кольцо пружинное | |
| 9 | 1***0 | Штифт 3,5х22 предохранительный | |
| 10 | 1***3 | Валик привода насоса | |
| 12 | 2***5 | Сетка маслоприемника в сборе | |
| 13 | 5***1 | Трубка приемная масляного насоса в сборе | |
| 18 | 1***3 | Прокладка корпуса привода распределителя | |
| 19 | 2***2 | Шпилька М8х1-4hх30 | |
| 20 | 1***6 | Держатель привода распределителя | |
| 21 | 2***2 | Шайба 8 пружинная | |
| 22 | 2***9 | Гайка М8х1-6Н | |
| 23 | 5***0 | Трубка указателя уровня масла в сборе | |
| 24 | 5***1 | Шайба уплотнительная указателя уровня масла | |
| 28 | 2***П | Шпилька М10х1х80 | |
| 29 | 1***Б | Прокладка масляного насоса | |
| 30 | 5***7 | Кольцо уплотнительное | |
| 32 | 1***5 | Прокладка перегородки масляного насоса | |
| 33 | 1***0 | Втулка упорная шпильки масляного насоса | |
| 34 | 2***2 | Шайба 10 пружинная | |
| 35 | 2***9 | Гайка М10х1-6Н | |
| 37 | 1***2 | Шестерня масляного насоса | |
| 37 | 1***2 | Шестерня масляного насоса | |
| 38 | 2***2 | Шпилька М18х1,5-6Нх12 | |
| 40 | 2***8 | Пробка М18х1,5-6Нх12 | |
| 42 | 5***0 | Картер масляный | |
| 44 | 2***2 | Шпилька М8х1-4hх14 | |
| 45 | 2***9 | Шайба диаметром 8,5 | |
| 46 | 2***Б | Пружина редукционного клапана ( норма упаковки в ящик 2,9 т. шт., 18 кг. ) | |
| 47 | 2***2 | Плунжер редукционного клапана | |
| 48 | 1***2 | Крышка масляного насоса | |
| 49 | 1***0 | Крышка масляного насоса в сборе | |
| 50 | 2***9 | Болт М8-6gх25 | |
| 50 | 2***9 | Болт М8х6gx25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
