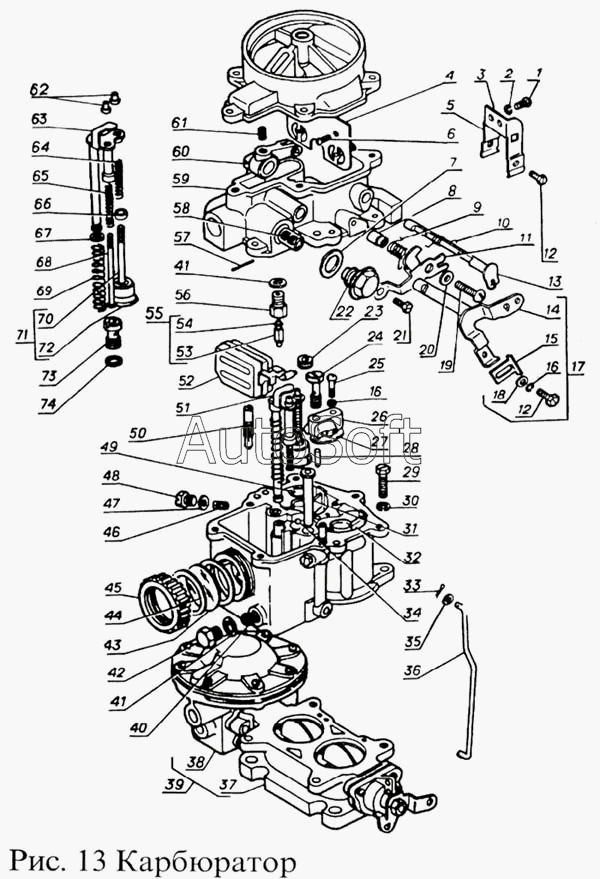

Каталог запасных частей к технике: ПАЗ-3205 (2001). Карбюратор
47
55
54
53
53
52
51
50
49
48
56
46
46
45
44
43
42
41
41
40
39
65
74
73
72
71
70
69
68
67
66
38
64
63
62
61
60
59
58
57
9
18
17
16
16
15
14
13
12
12
11
10
19
8
7
6
5
3
2
1
28
37
36
35
34
33
32
31
30
29
27
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| К124М-1107231 | К***1 | Жиклер | |
| К126Б-1107202-А | К***А | Жиклер топливный главный | |
| 1 | 2***9 | Винт кронштейна | |
| 2 | 9***0 | Шайба пружинная 5М 65г (ГОСТ 6402-70) | |
| 3 | К***1 | Зажим кронштейна | |
| 5 | К***2 | Кронштейн | |
| 6 | 2***9 | Винт М3-6gх8 | |
| 7 | 4***6 | Прокладка | |
| 8 | К***0 | Втулка | |
| 9 | К***9 | Пружина | |
| 10 | К***8 | Пружина | |
| 11 | К***5 | Рычаг привода воздушной заслонки сборе | |
| 12 | 9***7 | Болт | |
| 13 | К***0 | Ось воздушной заслонки в сборе | |
| 14 | К***5 | Ось привода насоса с рычагом в сборе | |
| 15 | К***3 | Планка | |
| 16 | 9***0 | Шайба пружинная 4h 65г (ГОСТ 6402-70) | |
| 17 | К***0 | Ось привода насоса в сборе | |
| 18 | 9***О | Шайба 4,2х1 | |
| 19 | 2***9 | Винт | |
| 20 | 9***0 | Шайба | |
| 21 | 9***9 | Болт М4-6gх13 | |
| 22 | К***7 | Пробка фильтра | |
| 23 | К***2 | Манжета | |
| 24 | К***6 | Винт топливопроводящий | |
| 25 | 2***9 | Винт М4 | |
| 26 | К***8 | Распылитель | |
| 27 | К***а | Прокладка распылителя | |
| 28 | К***8 | Нагнетательный клапан | |
| 29 | К***5 | Болт М6 | |
| 30 | 9***0 | Шайба пружинная 6h 65г (ГОСТ 6402-70) | |
| 31 | К***6 | Трубка эмульсионная | |
| 32 | К***0 | Диффузор малый в сборе | |
| 33 | 9***7 | Шплинт 1,6х10 | |
| 34 | К***4 | Шарик | |
| 35 | 9***0 | Шайба | |
| 36 | К***4 | Тяга малых оборотов | |
| 37 | К***1 | Корпус смесительных камер в сборе | |
| 38 | К***0 | Механизм диафрагменныйв сборе | |
| 39 | К***3 | Корпус смесительных камер с ограничителем в сборе | |
| 40 | К***2 | Жиклер топливный | |
| 41 | 4***5 | Прокладка | |
| 42 | К***1 | Пробка | |
| 43 | К***5 | Стекло карбюратора | |
| 44 | К***А | Прокладка | |
| 45 | К***6 | Гайка | |
| 46 | К***4 | Жиклер воздушный | |
| 46 | К***1 | Жиклёр | |
| 47 | 4***4 | Прокладка | |
| 48 | 4***2 | Пробка М8х1-6gх7 | |
| 49 | К***4 | Кольцо стопорное | |
| 50 | К***4 | Жиклер | |
| 51 | К***А | Привод ускорительного насоса в сборе | |
| 52 | К***1 | Поплавок | |
| 53 | К***1 | Игла клапана подачи горючего | |
| 53 | К***5 | Игла клапана | |
| 54 | К***1 | Шайба | |
| 55 | К***А | Клапан подачи топлива | |
| 56 | К***Б | Корпус клапана подачи топлива | |
| 57 | 1***4 | Ось поплавка | |
| 58 | К***5 | Сетка фильтра в сборе | |
| 59 | К***1 | Крышка поплавковой камеры | |
| 60 | К***5 | Вилка в сборе | |
| 61 | С***2 | Винт стопорный | |
| 62 | К***8 | Гайка установочная | |
| 63 | К***5 | Планка в сборе | |
| 64 | К***4 | Пружина поршня | |
| 65 | К***5 | Пружина | |
| 66 | К***7 | Шайба | |
| 67 | 4***3 | Прокладка | |
| 68 | К***8 | Шток привода экономайзера | |
| 69 | К***3 | Пружина | |
| 70 | К***5 | Поршень со штоком в сборе | |
| 71 | К***А | Поршень | |
| 72 | К***2 | Манжета | |
| 73 | К***0 | Клапан экономайзера | |
| 74 | 9***8 | Шайба Фибровая |
