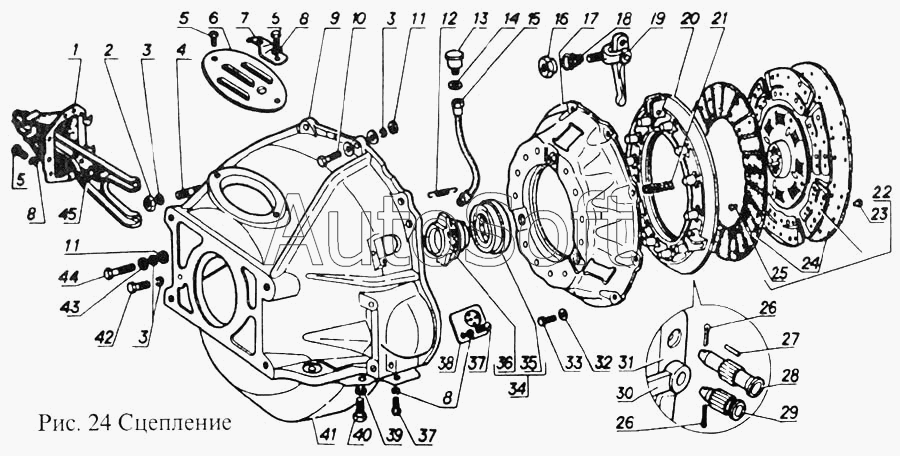

Каталог запасных частей к технике: ПАЗ-3205 (2001). Сцепление
35
24
25
26
26
27
28
29
30
31
32
33
34
23
35
36
37
37
38
39
40
41
42
43
44
45
13
2
3
3
3
4
5
5
5
6
7
8
8
8
9
10
11
11
12
1
14
15
16
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Вилка подшипника выключения сцепления | |
| 2 | 2***8 | Гайка М10х1 шпильки крепления картера | |
| 3 | 2***2 | Шайба пружинная 10 | |
| 4 | 2***9 | Шпилька М10х1х22 крепления картера сцепления к блоку | |
| 5 | 2***8 | Болт М6х10 крепления крышки люка | |
| 6 | 5***2 | Крышка люка картера сцепления | |
| 7 | 5***А | Кронштейн масленки муфты выключения сцепления | |
| 8 | 2***2 | Шайба пружинная 6 | |
| 9 | 6***1 | Картер сцепления | |
| 10 | 2***9 | Болт М10х45 крепления картера | |
| 11 | 2***8 | Гайка М10 болта крепления картера | |
| 12 | 1***2 | Пружина оттяжная муфты (норма упаковки в ящик 5,6 т. шт., 22 кг.) | |
| 13 | 5***0 | Масленка подшипника сцепления | |
| 14 | 2***8 | Шайба 11 | |
| 15 | 5***0 | Шланг гибкий смазки подшипника сцепления | |
| 16 | 5***8 | Гайка вилки рычага нажимного диска сцепления регулировочная | |
| 17 | 5***1 | Диск сцепления нажимной с кожухом | |
| 18 | 5***А | Пружина вилки оттяжного рычага | |
| 19 | В***8 | Рычаги оттяжные нажимного диска ( комплект ) | |
| 20 | 5***1 | Диск сцепления нажимной с кожухом | |
| 20 | 5***3 | Диск сцепления нажимной | |
| 21 | 5***5 | Пружина нажимного диска сцепления (норма упаковки в ящик 0,3 т. шт., 22 кг) | |
| 22 | 5***2 | Диск сцепления ведомый | |
| 23 | 2***П | Заклёпка 4х7 крепления фрикционной накладки к диску сцепления | |
| 24 | 5***0 | Накладка фрикционная диска сцепления ведомого | |
| 25 | 2***П | Заклепка 4х6 крепления фрикционной накладки к плашке диска | |
| 26 | 2***П | Шплинт 2,5х12 | |
| 27 | 5***9 | Ролик игольчатый подшипнике оттяжного рычага нажимного диска сцепления 1,6х11,8 ГОСТ 6870-72 | |
| 28 | 5***0 | Палец игольчатого подшипника оттяжного рычага нажимного диска сцепления | |
| 29 | 5***2 | Палец вилки нажимного диска сцепления | |
| 30 | 5***8 | Вилка опорная оттяжного рычага нажимного диска сцепления | |
| 31 | 5***А | Рычаг оттяжного нажимного диска сцепления | |
| 32 | 2***2 | Шайба 8 пружинная | |
| 33 | 2***8 | Болт М8х30 крепления кожуха сцепления к моховику | |
| 34 | 3***0 | Муфта выключения сцепления с подшипником | |
| 35 | 5***1 | Подшипник муфты выключения сцепления | |
| 35 | 5***К | Подшипник муфты выключения сцепления (М-7580) | |
| 36 | 5***5 | Муфта подшипника сцепления | |
| 37 | 2***8 | Винт М6-6gх8 | |
| 38 | 6***0 | Крышка люка установки зажигания | |
| 39 | 2***2 | Шайба 8 пружинная | |
| 40 | 2***8 | Болт М8х16 крепление нижней части картера | |
| 41 | 6***8 | Картер сцепления, нижняя часть | |
| 42 | 2***8 | Болт М10х25 | |
| 43 | 2***9 | Шайба 10,5 | |
| 44 | 2***8 | Болт М10х110 крепления | |
| 45 | 1***6 | Опора вилки сцепления ( норма упаковки в ящик 0,82 т. шт., 40 кг. ) |
