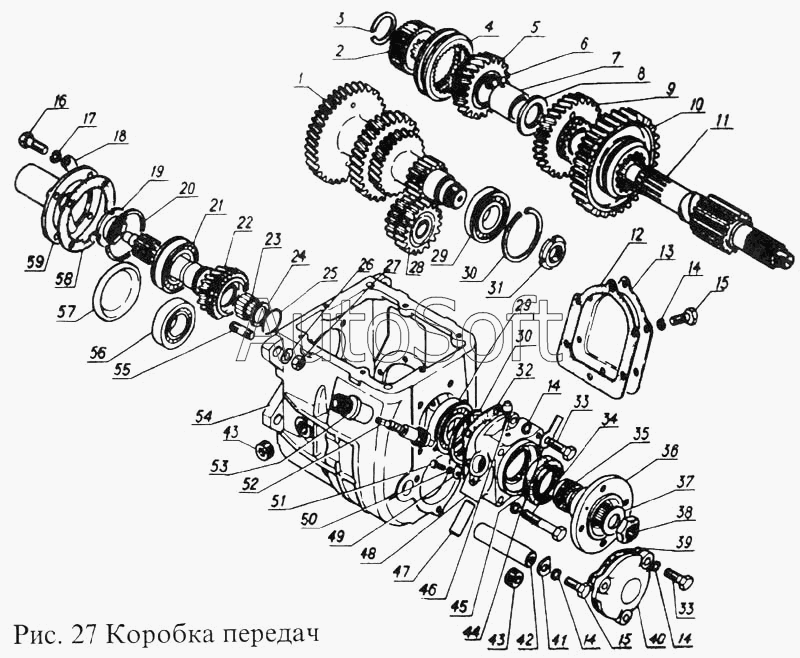

Каталог запасных частей к технике: ПАЗ-3205 (2001). Коробка передач
44
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 52-1701084-10 | 5***0 | Втулка блока шестерен заднего хода | |
| 52-1701109 | 5***9 | Втулка шестерни второй передачи | |
| 52-1701117 | 5***7 | Втулка шестерни 3-й передачи вторичного вала | |
| 53-12-1700010-01 | 5***1 | Коробка передач | |
| 60203 | 6***3 | Подшипник передний первичного вала КП | |
| 1 | 5***0 | Блок шестерен промежуточного вала | |
| 2 | 5***1 | Ступица синхронизатора | |
| 3 | 5***2 | Стопорное кольцо вторичного вала | |
| 4 | 5***0 | Муфта синхронизатора | |
| 5 | 5***0 | Шестерня 3-й передачи | |
| 6 | 5***0 | Стопор втулки шестерёнки 3-й передачи | |
| 7 | 5***5 | Втулка шестерни 3-й передачи | |
| 8 | 5***4 | Шайба упорная шестерни 2-й передачи | |
| 9 | 5***1 | Шестерня 2-й передачи | |
| 10 | 5***1 | Шестерня скользящая 1-й передачи и заднего хода | |
| 11 | 5***1 | Вал вторичный коробки передач со стопорным кольцом | |
| 12 | 5***1 | Прокладка крышки люка отбора мощности КПП | |
| 13 | 5***0 | Крышка люка отбора мощности КПП | |
| 14 | 2***2 | Шайба 10 пружинная | |
| 15 | 2***8 | Болт М10х20 | |
| 16 | 2***8 | Болт М9х22 крышки подшипника первичного вала КПП | |
| 17 | 2***2 | Шайба 8 пружинная | |
| 18 | 5***А | Скоба оттяжной пружины муфты подшипника включение сцепления | |
| 19 | 5***4 | Гайка подшипника первичного вала | |
| 20 | 5***3 | Кольцо упорное подшипника первичного вала КПП | |
| 21 | 5***А | Подшипник задний первичного вала КП (46127367844) | |
| 22 | 5***0 | Вал первичный коробки передач | |
| 23 | 5***Б | Ролик 7х17 по чертежу ВНИ ПП инв № 35374 | |
| 24 | 5***8 | Шайба упорная роликового подшипника первичного вала | |
| 25 | 5***9 | Кольцо стопорное роликового подшипника первичного вала (норма упаковки 4,6 т. шт., 21 кг) | |
| 26 | 2***8 | Шайба 14 | |
| 27 | 2***8 | Гайка М14 | |
| 28 | 5***2 | Блок шестерен заднего хода | |
| 29 | 5***А | Подшипник задний блока шестерен промежуточного вала КП и вторичного вала КП (46127373458) | |
| 30 | 2***4 | Кольцо стопорное подшипника первичного вала (норма упаковки 1,52 т. шт., 21 кг.) | |
| 31 | 5***9 | Гайка стопорная подшипника промежуточного вала | |
| 32 | 5***3 | Прокладка крышка заднего подшипника вторичного | |
| 33 | 2***8 | Болт М10х25 | |
| 34 | 2***8 | Болт М10х65 крепления задней крышки вторичного вала КПП | |
| 35 | 5***3 | Шестерня привода спидометра ( ведущая ) | |
| 36 | 5***Д | Фланец вторичного вала коробки передач | |
| 37 | 5***2 | Шайба упорная муфты фланца вторичного вала | |
| 38 | 5***7 | Гайка вторичного вала КПП | |
| 39 | 5***5 | Прокладка крышки заднего подшипника промежуточного вала КПП | |
| 40 | 5***0 | Крышка заднего подшипника блока шестерен промежуточного вала | |
| 41 | 5***2 | Упорная пластина оси блока шестеренки заднего хода | |
| 42 | 5***0 | Ось блока шестерен заднего хода | |
| 43 | 2***9 | Пробка КГ 1/2 наливного и сливного отверстий картера КПП | |
| 44 | 5***2 | Подшипник задний вторичного вала КП | |
| 45 | 5***А | Сальник задней крышки коробки передач | |
| 46 | 2***П | Сапун коробки передач | |
| 47 | 5***5 | Палец рычага привода центрального тормоза | |
| 48 | 5***5 | Крышка заднего подшипника вторичного вала | |
| 49 | 5***1 | Стопор штуцера гибкого вала привода спидометра | |
| 50 | 2***2 | Шайба пружинная 6 | |
| 51 | 2***8 | Болт М6х12 крепление стопора штуцера ведомой шестеренки привода спидометра | |
| 51 | 2***8 | Болт М6х12 крепление стопора штуцера ведомой шестеренки привода спидометра | |
| 52 | 5***4 | Шестерня привода спидометра ( ведомая ) | |
| 53 | 5***0 | Штуцер гибкого вала привода спидометра | |
| 54 | 5***1 | Картер коробки передач | |
| 55 | 2***9 | Шпилька М14х1,5х32 | |
| 56 | 6***М | Подшипник передний блока шестерен промежуточного вала (46221342771) | |
| 57 | 5***А | Заглушка переднего подшипника блока шестеренок промежуточного вала КПП | |
| 58 | 5***1 | Прокладка крышки подшипника первичного вала КПП | |
| 59 | 5***0 | Крышка подшипника первичного вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
