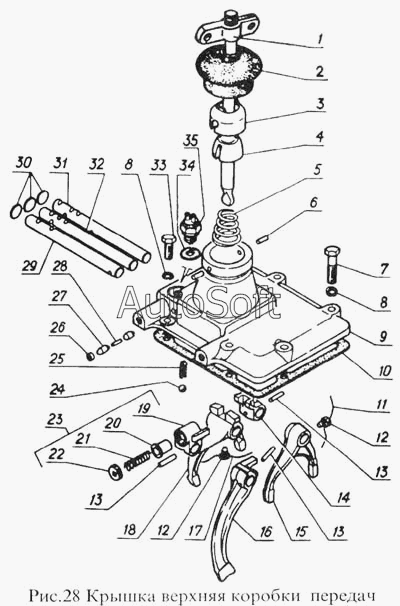

Каталог запасных частей к технике: ПАЗ-3205 (2001). Крышка верхняя коробки передач
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
5
6
7
8
8
9
2
11
12
12
13
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 6***8 | Колпак защитный верхней крышки коробки передач | |
| 2 | 7***8 | Колпак защитный верхней крышки коробки передач | |
| 3 | 5***6 | Колпак рычага переключения передач (453110560) | |
| 4 | Р***е | Рычаг переключения КПП в сборе | |
| 5 | 5***2 | Пружина рычага переключения | |
| 6 | 2***П | Штифт 6х20 установочного рычага переключения передач | |
| 7 | 2***8 | Болт М10х45 переключения верхней крышки КПП | |
| 8 | 2***2 | Шайба 10 пружинная | |
| 9 | 5***6 | Крышка верхняя коробки передач | |
| 10 | 5***6 | Прокладка верхней крышки КПП | |
| 11 | 2***П | Шплинт-проволока 1,2-150 стопорного винта вилки включения 1-ой и 2-ой передач | |
| 12 | 2***П | Винт М10х1х17,5 вилок включения 1:4 передач КПП | |
| 13 | 2***П | Штифт 5х25 вилок переключения механизма выбора передач | |
| 14 | 5***1 | Головка штока переключения 1-й и 2-й передач | |
| 15 | 5***2 | Вилка переключения 1-й и 2-й передач | |
| 16 | 5***2 | Вилка включения заднего хода | |
| 17 | 2***П | Шплинт проволока 1,2х175 стопорного винта вилки переключения 3ий и 4ой передач | |
| 18 | 5***2 | Вилка переключения 3-й и 4-й передач | |
| 19 | 5***1 | Головка штока заднего хода КПП | |
| 20 | 5***7 | Предохранитель включения заднего хода | |
| 21 | 5***8 | Пружина предохранителя включения заднего хода | |
| 22 | 5***9 | Стопор пружины предохранителя включения заднего хода | |
| 23 | 5***4 | Головка штока заднего хода | |
| 24 | 2***П | Шарик 9 фиксатора механизма переключения передач | |
| 25 | А***4 | Пружина стопорного шарика механизма переключения передач | |
| 26 | 5***1 | Заглушка отверстия плунжеров штока переключения | |
| 27 | 5***0 | Плунжер стопорный штоков переключения | |
| 28 | 5***5 | Стопорный палец штока 3-й и 4-й передач | |
| 29 | 5***Б | Шток переключения заднего хода | |
| 30 | 2***П | Заглушка 20 отверстий штоков верхней крышки КПП | |
| 31 | 5***0 | Шток переключения 1-й и 2-й передачи | |
| 32 | 5***1 | Шток переключения 3-й и 4-й передач | |
| 33 | 2***8 | Болт М10х25 | |
| 34 | 2***Б | Выключатель света заднего хода | |
| 35 | 2***Б | Выключатель света заднего хода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
