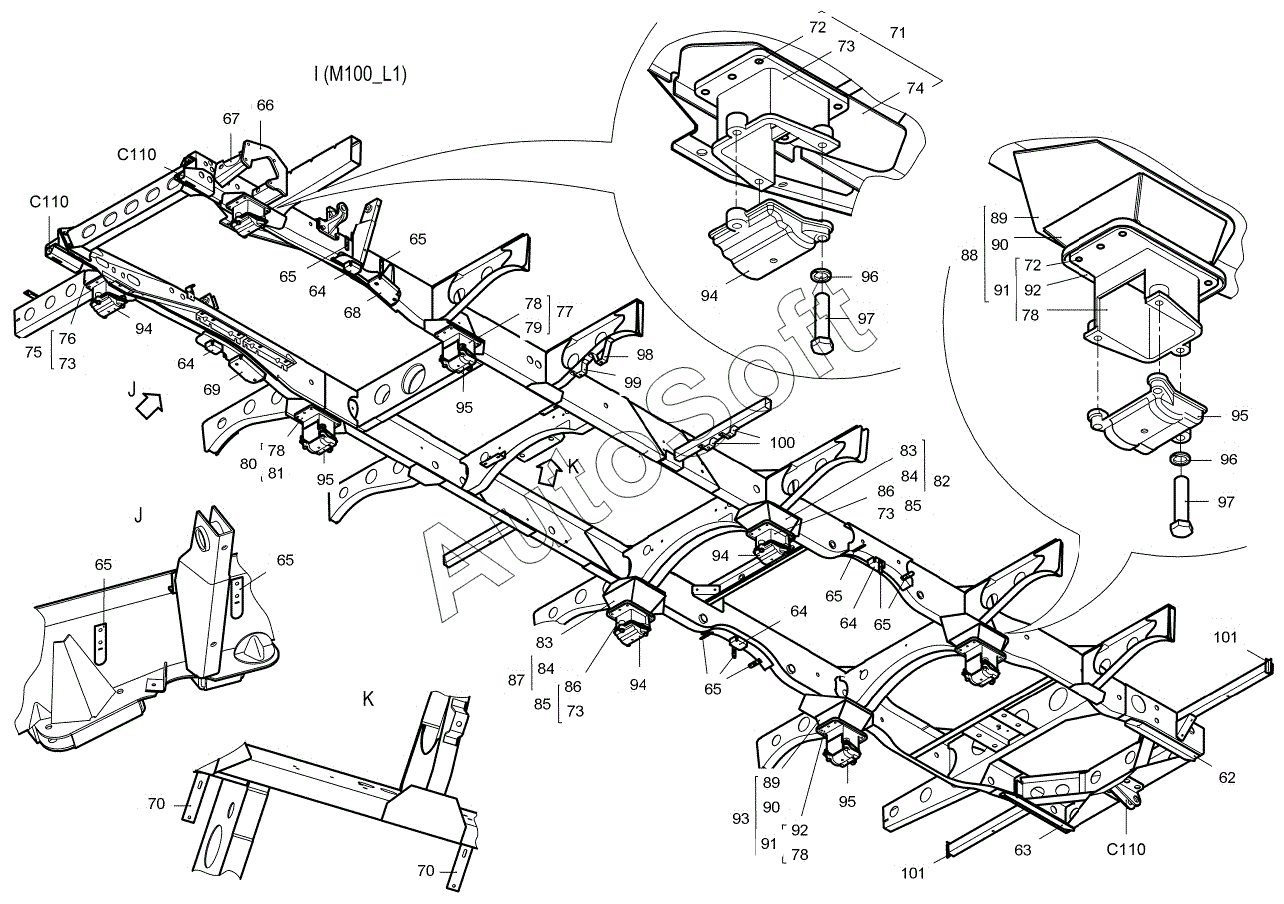

Каталог запасных частей к технике: ПАЗ-3204. Основание

1
2
3
4
5
5
6
6
7
8
9
10
10
11
12
13
14
15
15
16
16
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
63
64
64
64
64
65
65
65
65
65
65
65
66
67
68
69
70
70
71
72
72
73
73
73
73
73
73
74
75
73
73
73
73
73
73
76
77
79
80
78
78
78
78
81
82
83
83
84
84
85
85
87
83
83
84
84
85
85
73
73
73
73
73
73
86
86
88
89
89
90
90
91
91
78
78
78
78
92
92
93
94
94
94
94
95
95
95
95
96
96
97
97
98
99
100
101
101
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 3***0 | Лонжерон передний правый в сборе | |
2 | 3***2 | Лонжерон передний левый в сборе | |
3 | 3***8 | Лонжерон задний правый в сборе | |
4 | 3***9 | Лонжерон задний левый в сборе | |
5 | 3***4 | Усилитель лонжерона правый | |
5 | 3***1 | Усилитель лонжерона правый | |
6 | 3***5 | Усилитель лонжерона левый | |
6 | 3***1 | Усилитель лонжерона левый | |
7 | 3***8 | Балка передняя в сборе | |
8 | 3***6 | Консоль передняя левая в сборе | |
9 | 3***1 | Кронштейн амортизатора с втулкой левый в сборе | |
10 | 3***0 | Кронштейн амортизатора с втулкой правый в сборе | |
10 | 3***4 | Кронштейн амортизатора передней подвески | |
11 | 3***7 | Усилитель кронштейна амортизатора передней подвески | |
12 | 3***6 | Усилитель кронштейна амортизатора передней подвески | |
13 | 3***0 | Кронштейн гидроцилиндра | |
14 | 3***0 | Консоль правая | |
15 | 3***6 | Консоль правая | |
15 | 3***1 | Консоль | |
16 | 3***0 | Консоль в сборе | |
16 | 3***1 | Консоль | |
17 | 3***4 | Косынка консоли | |
17 | 3***1 | Косынка консоли | |
18 | 3***8 | Усилитель консоли | |
19 | 3***8 | Консоль в сборе | |
19 | 3***1 | Консоль | |
20 | 3***0 | Косынка | |
21 | 3***0 | Консоль | |
22 | 3***6 | Косынка консоли | |
23 | 3***2 | Косынка | |
24 | 3***4 | Косынка | |
25 | 3***4 | Косынка стыковочная | |
26 | 3***2 | Консоль задняя | |
27 | 3***2 | Усилитель | |
28 | 3***4 | Кронштейн крепления балки амортизаторов задний | |
29 | 3***2 | Консоль задняя | |
30 | 3***6 | Проставка лонжерона заднего правая | |
31 | 3***6 | Раскос задний правый | |
32 | 3***8 | Усилитель задней поперечины | |
33 | 3***7 | Раскос задний левый | |
34 | 3***0 | Поперечина задняя | |
35 | 3***7 | Проставка лонжерона заднего левая | |
36 | 3***6 | Консоль короткая | |
36 | 3***1 | Консоль короткая | |
37 | 3***8 | Усилитель консоли | |
38 | 3***2 | Поперечина запасного колеса | |
39 | 3***0 | Кронштейн крепления запасного колеса в сборе | |
40 | 3***4 | Поперечина в сборе | |
41 | 4***0 | Балка крепления амортизаторов с усилителем задней подвески в сборе | |
42 | 3***4 | Кронштейн крепления балки амортизаторов задний | |
43 | 3***8 | Поперечина в сборе | |
44 | 3***0 | Балка крепления бензобака в сборе | |
45 | 3***8 | Консоль крепления бензобака в сборе | |
63 | 3***8 | Накладка правая | |
64 | 3***0 | Отбойник | |
65 | 3***2 | Пластина | |
66 | 3***1 | Кронштейн рулевого механизма | |
67 | 3***0 | Кронштейн | |
68 | 3***9 | Кронштейн крепления отбойника левый в сборе | |
69 | 3***8 | Кронштейн крепления отбойника правый в сборе | |
70 | 3***7 | Кронштейн крепления трубок | |
71 | 3***2 | Пластина переднего кронштейна передней рессоры левая в сборе | |
72 | 2***5 | Заклепка 10х34 | |
73 | 6***Б | Кронштейн задней рессоры передний | |
73 | 6***Б | Кронштейн задней рессоры передний | |
73 | 6***Б | Кронштейн задней рессоры передний | |
74 | 3***1 | Пластина крепления переднего кронштейна передней рессоры | |
75 | 3***4 | Пластина переднего кронштейна передней рессоры правая | |
76 | 3***6 | Пластина крепления переднего кронштейна передней рессоры | |
77 | 3***3 | Пластина заднего кронштейна передней рессоры левая в сборе | |
78 | 6***6 | Кронштейн задней рессоры задний | |
78 | 6***6 | Кронштейн задней рессоры задний | |
79 | 3***7 | Пластина крепления заднего кронштейна передней рессоры левая | |
80 | 3***2 | Пластина заднего кронштейна передней рессоры правая в сборе | |
81 | 3***6 | Пластина крепления заднего кронштейна передней рессоры правая | |
82 | 3***3 | Надстройка переднего кронштейна задней рессоры левая в сборе | |
83 | 3***6 | Надстройка крепления переднего кронштейна задней рессоры | |
83 | 3***6 | Надстройка крепления переднего кронштейна задней рессоры | |
84 | 3***4 | Косынка крепления передней надстройки задней рессоры | |
84 | 3***4 | Косынка крепления передней надстройки задней рессоры | |
85 | 3***0 | Пластина крепления переднего кронштейна задней рессоры | |
85 | 3***0 | Пластина крепления переднего кронштейна задней рессоры | |
86 | 3***2 | Пластина крепления переднего кронштейна задней рессоры | |
87 | 3***2 | Надстройка переднего кронштейна задней рессоры правая в сборе | |
88 | 3***9 | Надстройка заднего кронштейна задней рессоры левая в сборе | |
89 | 3***0 | Косынка крепления надстройки задней рессоры задняя | |
90 | 3***8 | Надстройка крепления заднего кронштейна рессоры | |
91 | 3***2 | Пластина крепления заднего кронштейна задней рессоры | |
92 | 3***4 | Пластина крепления заднего кронштейна задней рессоры | |
93 | 3***8 | Надстройка заднего кронштейна задней рессоры правая в сборе | |
94 | 6***0 | Крышка переднего кронштейна задней рессоры | |
95 | 3***2 | Крышка заднего кронштейна | |
96 | 2***9 | Шайба 12 | |
97 | 2***9 | Болт М12х50 специальный | |
98 | 3***0 | Кронштейн бензобака правый | |
99 | 3***0 | Кронштейн бензобака левый | |
100 | 3***0 | Кронштейн бензобака передний | |
101 | 3***0 | Косынка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
