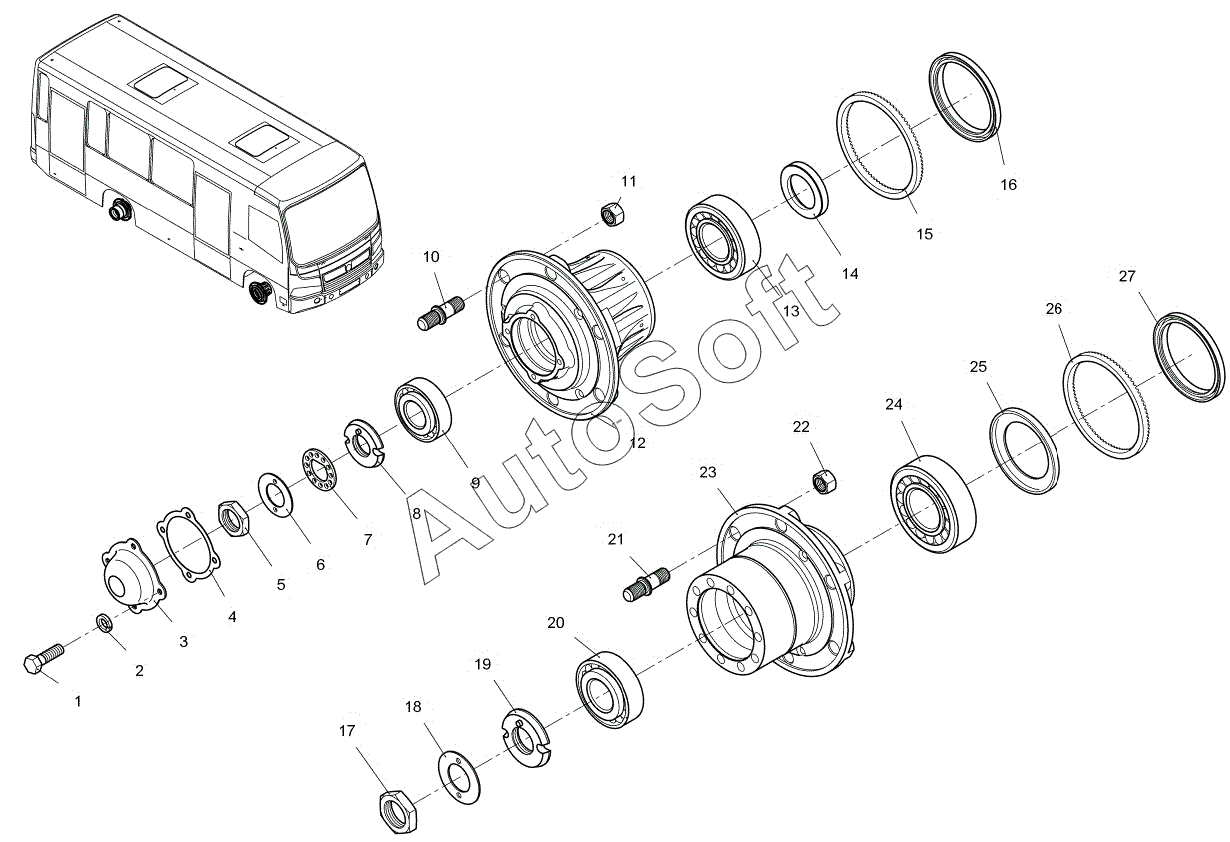

Каталог запасных частей к технике: ПАЗ-3204. Ступицы передних и задних колес
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Болт | |
| 2 | 2***5 | Шайба 8 | |
| 3 | 3***6 | Крышка ступицы передней оси | |
| 4 | 6***7 | Прокладка крышки ступицы | |
| 5 | 3***7 | Контргайка цапфы поворотного кулака | |
| 6 | 1***4 | Шайба замочная контргайки цапфы поворотного кулака | |
| 7 | 1***3 | Кольцо замочное гаек цапфы поворотного кулака | |
| 8 | 1***0 | Гайка-шайба цапфы поворотного кулака в сборе | |
| 9 | 1***5 | Подшипник наружный ступицы | |
| 10 | 1***0 | Болт ступицы переднего колеса | |
| 11 | 2***9 | Гайка М20 (нижняя опора) | |
| 12 | 1***0 | Ступица переднего колеса | |
| 13 | 1***5 | Подшипник внутренний ступицы | |
| 14 | 6***1 | Кольцо упорное внутреннего подшипника | |
| 15 | 3***2 | Ротор зубчатый передний | |
| 16 | 3***7 | Сальник ступицы переднего колеса | |
| 17 | 2***2 | Гайка подшипников | |
| 17 | 5***1 | Гайка подшипников | |
| 18 | 5***0 | Шайба стопорная гайки подшипника | |
| 19 | 2***4 | Гайка подшипников | |
| 19 | 5***1 | Гайка подшипника ступицы заднего колеса со штифтом | |
| 20 | У***А | Подшипник в сборе | |
| 21 | Б***а | Болт ступицы заднего колеса | |
| 22 | Г***а | Гайка | |
| 23 | С***а | Ступица заднего колеса | |
| 24 | 6***А | Подшипник ступицы задних колес внутренний | |
| 25 | 5***0 | Шайба упорная сальника ступицы заднего колеса | |
| 26 | Р***й | Ротор зубчатый задний | |
| 27 | 5***2 | Сальник |
