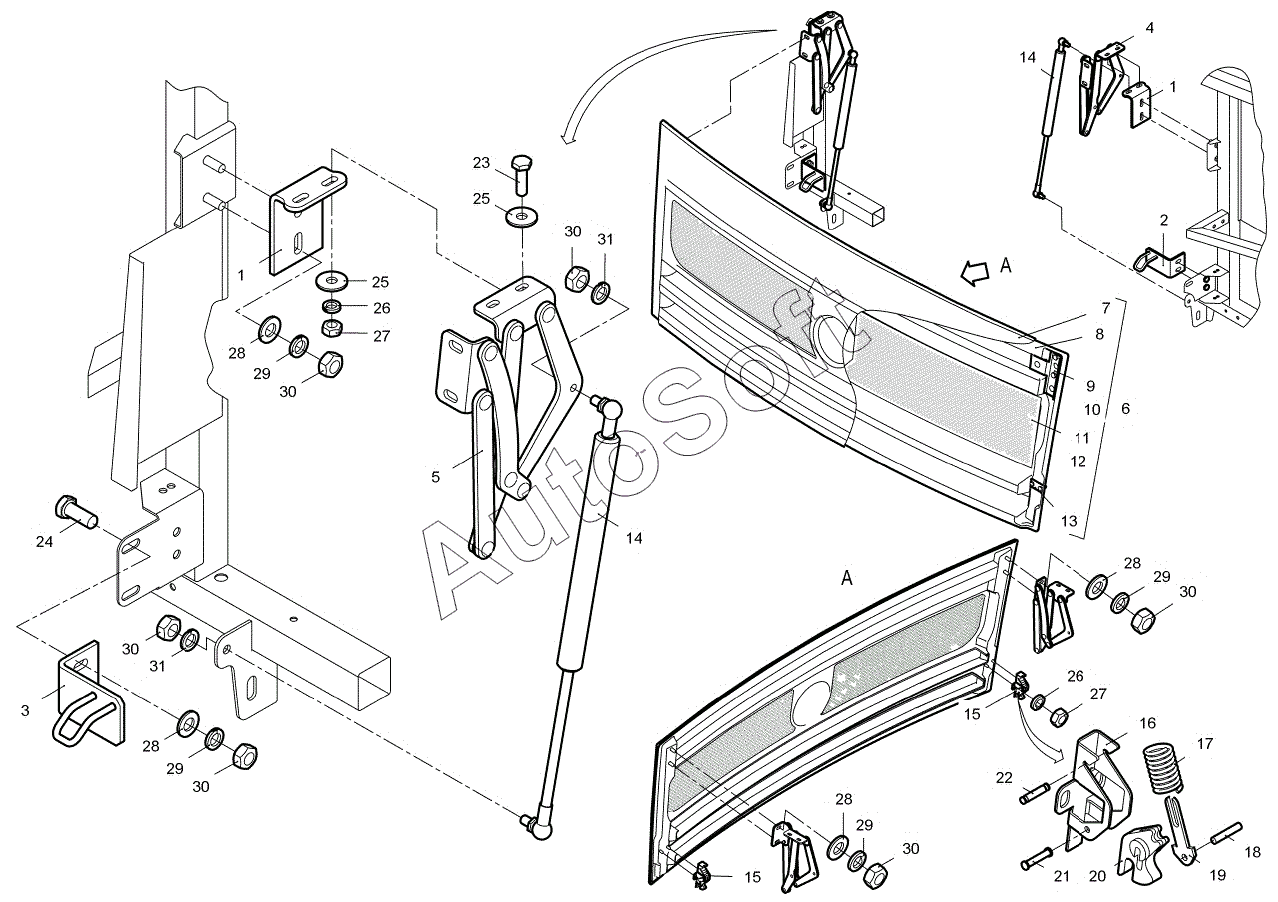

Каталог запасных частей к технике: ПАЗ-3204. Установка деталей моторного люка
1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
6
7
8
9
10
11
12
12
13
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
28
28
29
29
29
29
30
30
30
30
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Кронштейн | |
| 2 | 3***1 | Упор замка бокового левый в сборе | |
| 3 | 3***0 | Упор замка бокового правый в сборе | |
| 4 | 3***0 | Механизм рычажный переднего люка левый в сборе | |
| 5 | 3***0 | Механизм рычажный переднего люка правый в сборе | |
| 6 | 3***0 | Люк передний в сборе | |
| 6 | 3***0 | Люк передний в сборе | |
| 7 | 3***2 | Панель люка передка наружная | |
| 7 | 3***2 | Панель люка передка наружная | |
| 8 | 3***4 | Парень люка передка внутренняя | |
| 8 | 3***4 | Панель люка передка внутренняя | |
| 9 | 3***6 | Кронштейн верхний правый в сборе | |
| 9 | 3***6 | Кронштейн верхний правый в сборе | |
| 10 | 3***7 | Кронштейн верхний левый в сборе | |
| 10 | 3***7 | Кронштейн верхний левый в сборе | |
| 11 | 3***6 | Решетка люка переднего правая | |
| 11 | 3***6 | Решетка люка переднего правая | |
| 12 | 3***7 | Решетка люка переднего левая | |
| 12 | 3***7 | Решетка люка переднего левая | |
| 12 | 3***0 | Решетка люка переднего | |
| 12 | 3***0 | Решетка люка переднего | |
| 13 | 3***6 | Пластина нижняя | |
| 13 | 3***6 | Пластина нижняя | |
| 14 | 1***5 | Пружина газовая в сборе | |
| 14 | L***) | Газовый упор | |
| 15 | 5***0 | Замок в сборе | |
| 16 | 5***2 | Корпус замка | |
| 17 | 5***8 | Пружина | |
| 18 | 5***4 | Ось между пластиной пружины и ротором | |
| 19 | 5***6 | Пластина пружины | |
| 20 | 5***4 | Ротор | |
| 21 | 5***2 | Ось между корпусом замка и ротором | |
| 22 | 5***0 | Ось между пластиной пружины и корпусом замка | |
| 23 | 2***9 | Болт М6х20 | |
| 24 | 2***9 | Болт М8х20 | |
| 25 | 2***9 | Шайба диаметром 6 | |
| 26 | 2***9 | Шайба 6 | |
| 27 | 2***9 | Гайка М6 | |
| 28 | 2***9 | Шайба 8 | |
| 29 | 2***9 | Шайба 8 | |
| 30 | 2***9 | Гайка М8 | |
| 31 | 2***9 | Шайба 8 |
