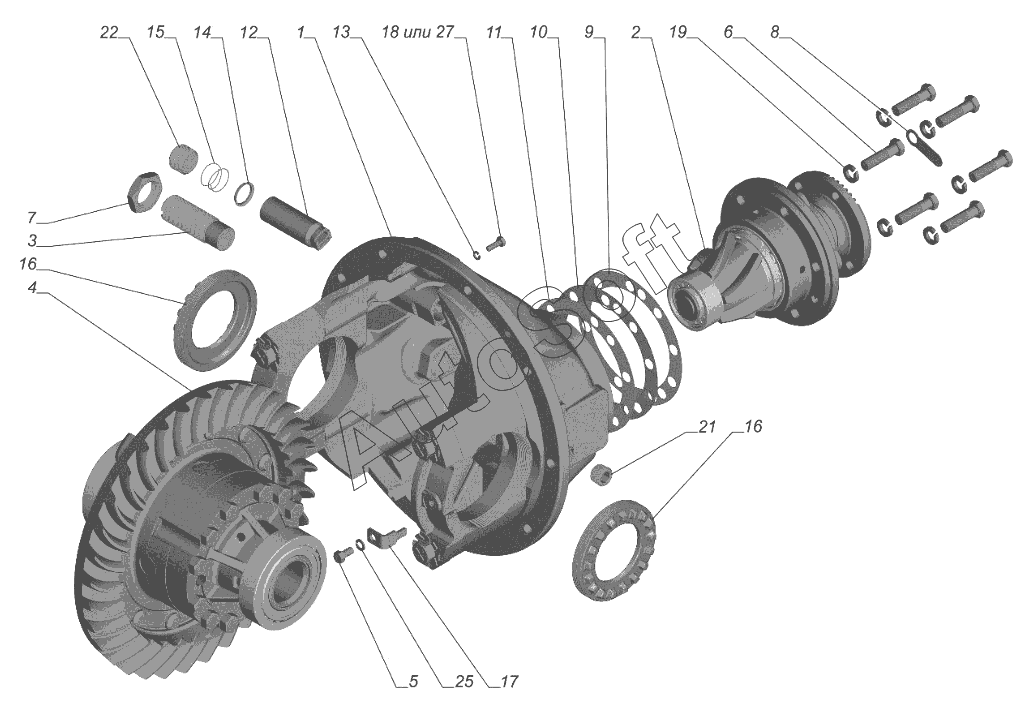

Каталог запасных частей к технике: ПАЗ ВЕКТОР NEXT С40R13 шасси. C40R13-2402010-10. Редуктор заднего моста
12
27
25
22
21
19
18
17
16
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Картер главной передачи заднего моста | |
| 2 | C***4 | Шестерня ведущая главной передачи с подшипниками | |
| 3 | 5***0 | Винт регулировочный в сборе | |
| 4 | 3***1 | Дифференциал заднего моста | |
| 5 | 2***9 | Болт М8х16 крепления ступицы вала | |
| 6 | 2***9 | Болт М12х45 крепления муфты подшипников ведущей шестеренки | |
| 7 | 2***9 | Штифт гайки | |
| 8 | 3***2 | Пластина маркировочная | |
| 9 | 5***6 | Прокладка регулировочная муфты подшипников ведущей шестерни Шавкой пары (толщ иной 0,1мм) не более | |
| 10 | 5***7 | Прокладка регулировочная муфты подшипников ведущей шестерни (толщиной 0,25 мм) | |
| 11 | 5***8 | Прокладка регулировочная муфты подшипников ведущей шестерни (толщиной 0,8 мм) | |
| 12 | 5***2 | Трубка маслоприемная картера редуктора заднего моста | |
| 13 | 2***2 | Шайба пружинная 6 | |
| 14 | 5***8 | Тарелка маслоприемной трубки картера редуктора | |
| 15 | 5***9 | Пружина картера редуктора | |
| 16 | 5***0 | Гайка подшипника дифференциала | |
| 17 | 5***4 | Пластина стопорная гайки подшипника дифференциала | |
| 18 | 2***9 | Болт М6х18 | |
| 19 | 2***2 | Шайба 12 пружинная | |
| 21 | 2***9 | Пробка КГ 1/2 наливного и сливного отверстий картера КПП | |
| 22 | 2***П | Пробка 1" маслоприемного отверстия | |
| 25 | 2***2 | Шайба 8 пружинная | |
| 27 | 2***1 | Болт |
