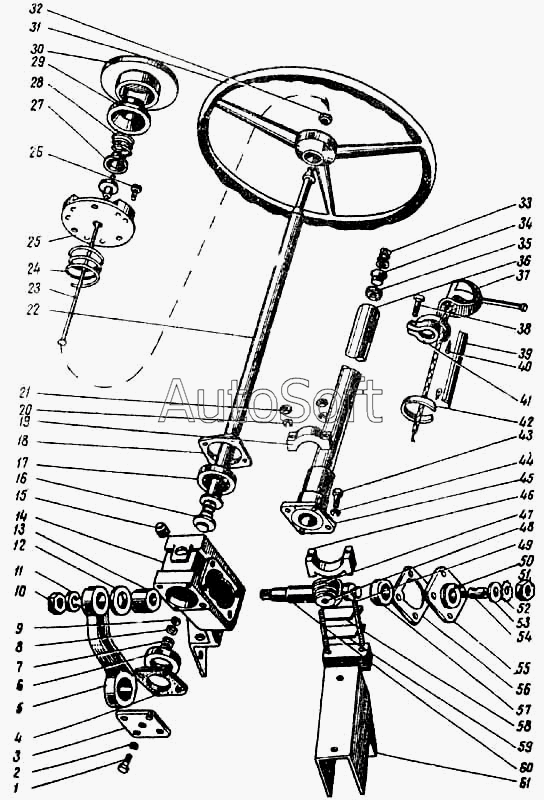

Каталог запасных частей к технике: ПАЗ-672М (1987). Управление рулевое
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110-3712039 | 1***9 | Пружина патрона | |
| 110-3714021 | 1***1 | Шайба патрона | |
| 20-1101092 | 2***2 | Втулка для пучка проводов | |
| 201454-П8 | 2***8 | Болт М8х16 крепление нижней части картера | |
| 201496-П8 | 2***8 | Болт М10х22 | |
| 201542-П8 | 2***8 | Болт М12х35 крепления клапана управления | |
| 201546-П8 | 2***8 | Болт М12х 1,75х45 крепления картера рулевого управления к кронштейну | |
| 240818-П8 | 2***8 | Винт М4х12 | |
| 250514-118 | 2***8 | Гайка М12 | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 252137-П2 | 2***2 | Шайба 12 пружинная | |
| 260310-П | 2***П | Заглушка диам 26 | |
| 297580-П8 | 2***8 | Пряжка хомутика шланга | |
| 51-3401052 | 5***2 | Кольцо роликового подшипника червяка рулевого управления нижнее | |
| 51-3401053 | 5***3 | Кольцо роликового подшипника червяка рулевого управления верхнее | |
| 51-3401192 | 5***2 | Сепаратор с роликами подшипника червяка в сборе | |
| 51-3721044 | 5***4 | Изолятор провода | |
| 51-3724063А | 5***А | Провод массы двигателя | |
| 53-3401098-Т | 5***Т | Трубка | |
| 652-1310074 | 6***4 | Скоба крепления провода подкапотной лампы | |
| 652-3724090 | 6***0 | Скоба крепления провода | |
| 652-3724104-А | 6***А | Провод к заднему верхнему габаритному фонарю | |
| 652-3724126 | 6***6 | Провод габаритного фонаря с наконечником | |
| 652-3724136 | 6***6 | Пластина крепления провода | |
| 66-3724065-А | 6***А | Провод соединения включателя «массы» с двигателем | |
| 672-3400010-01 | 6***1 | Рулевое управление в сборе | |
| 672-3400014-11 | 6***1 | Рулевое управление без рулевого колеса и сошки в сборе | |
| 672-3401010-10 | 6***0 | Картер рулевого управления со втулкой в сборе | |
| 672-3401062-А | 6***А | Кольцо упорное | |
| 672-3724014-80 | 6***0 | Провод от ВК 57 к клемме «5» П44А | |
| 672-3724014-80 | 6***0 | Провод от ВК 57 к клемме «5» П44А | |
| 672-3724080 | 6***0 | Втулка герметизации | |
| 672-3724082 | 6***2 | Провод от выключателя к вентиляции обдува стекол | |
| 672-3724084 | 6***4 | Провод от выключателя к вентиляции обдува водителя | |
| 672-3724106 | 6***6 | Провод «массы» аккумуляторной батареи в сборе | |
| 672-3724130 | 6***0 | Провод между верхними габаритными фонарями | |
| 672-3724132 | 6***2 | Провод габаритного фонаря в сборе | |
| 672-3724138 | 6***8 | Втулка для пучка проводов | |
| 672-3724150-10 | 6***0 | Втулка для проводов по крыше | |
| 672-3724238 | 6***8 | Провод от предохранителя к контрольной лампе раздельной тормозной системы | |
| 672-3731016 | 6***6 | Шайба контактная | |
| 70-143187 | 7***7 | Втулка для пучка проводов | |
| АА-3554-W | А***W | Трубка провода звукового сигнала | |
| М-37648 | М***8 | Трубка защитная | |
| 1 | 2***8 | Болт М10х20 крепления нижней крышки картера | |
| 2 | 2***2 | Шайба 10 пружинная | |
| 3 | 5***А | Крышка картера рулевого управления нижняя | |
| 4 | 5***5 | Прокладка нижней крышки картера толстая | |
| 4 | 5***6 | Прокладка нижней крышки картера тонкая | |
| 5 | 6***Б | Сошка рулевого управления | |
| 6 | 5***1 | Подшипник роликовый с сепаратором и нижним кольцом в сборе | |
| 7 | 5***3 | Пружина трубки провода звукового сигнала | |
| 8 | 5***Б | Шайба опорная пружины трубки | |
| 9 | 5***6 | Кольцо уплотнительное червяка и трубки провода звукового сигнала | |
| 10 | 2***8 | Гайка М25х1,5 вала сошки рулевого управления | |
| 11 | 2***8 | Шайба пружинная диам 24 | |
| 12 | 5***2 | Сальник вала сошки с пружиной в сборе | |
| 13 | 5***6 | Втулка вала сошки рулевого управления | |
| 14 | 6***0 | Картер рулевого управления | |
| 15 | 2***П | Пробка 1/2" отверстия подачи воды из котла пускового подогревателя | |
| 16 | 5***8 | Черняк рулевого управления | |
| 17 | 5***5 | Подшипник роликовый с сепаратором и верхним кольцом в сборе | |
| 18 | 5***6 | Прокладка нижней крышки картера тонкая | |
| 19 | 6***1 | Крышка опоры крепления колонки рулевого управлении | |
| 20 | 2***2 | Шайба 10 пружинная | |
| 22 | 6***5 | Вал рулевого управления с червяком в сборе | |
| 23 | 6***8 | Провод кнопки сигнала в сборе | |
| 24 | 1***0 | Пружина контакта на «массу» кнопки звукового сигнала | |
| 25 | 5***Б | Пластина контакта на «массу» кнопки звукового сигнала | |
| 26 | 2***8 | Винт М4х16 крепления контактной пластины | |
| 27 | 5***0 | Седло пружины | |
| 28 | 5***А | Пружина кнопки звукового сигнала | |
| 29 | 5***5 | Чашка контактная кнопки звукового сигнала | |
| 30 | 6***0 | Кнопка звукового сигнала | |
| 31 | 6***Б | Колесо рулевого управления в сборе | |
| 32 | 2***8 | Гайка М16 | |
| 33 | 1***0 | Пружина | |
| 34 | 6***8 | Кольцо пружинное | |
| 35 | 1***0 | Шариковый подшипник вала рулевого управления в сборе, радиально-упорный | |
| 36 | 6***2 | Труба колонки рулевого управления | |
| 37 | П***2 | Переключатель сигналов поворота | |
| 38 | 2***8 | Болт | |
| 39 | 6***2 | Панель облицовочная по рулевой колонке | |
| 40 | 2***8 | Шплинт стяжной хомутика шланга | |
| 41 | 6***0 | Хомут крепления переключателя | |
| 42 | 2***8 | Лента стяжная хомутика шланга 10х235 | |
| 43 | 2***8 | Болт М10х20 крепления нижней крышки картера | |
| 44 | 2***2 | Шайба 10 пружинная | |
| 45 | 6***7 | Крышка картера рулевого управления верхняя | |
| 46 | 6***0 | Опора крепления колонки рулевого управления | |
| 47 | Г***2 | Ролик вала сошки | |
| 48 | 5***3 | Ось ролика вала сошки | |
| 49 | 2***8 | Болт М10х90 | |
| 50 | 2***П | Штифт стопорный боковой крышки картера рулевого управления | |
| 51 | 5***6 | Гайка регулировочного винта вала сошки рулевого управления | |
| 52 | 5***2 | Шайба стопорная регулировочного винта вала сошки рулевого управления | |
| 53 | 5***1 | Прокладка стопорной шайбы регулировочного винта вала сошки | |
| 54 | 5***0 | Винт регулировочный вала сошки рулевого управления | |
| 55 | 5***0 | Крышка картера рулевого управления боковая и сборе | |
| 56 | 5***4 | Прокладка боковой крышки картера рулевого управления | |
| 57 | М***5 | Подшипник роликовый радиальный с короткими цилиндрическими роликами без внутреннего кольца | |
| 58 | 6***2 | Прокладка регулировочная толстая | |
| 59 | 6***3 | Прокладка регулировочная тонкая | |
| 60 | 5***0 | Вал сошки рулевого управления | |
| 61 | 3***5 | Кронштейн крепления картера рулевого управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
