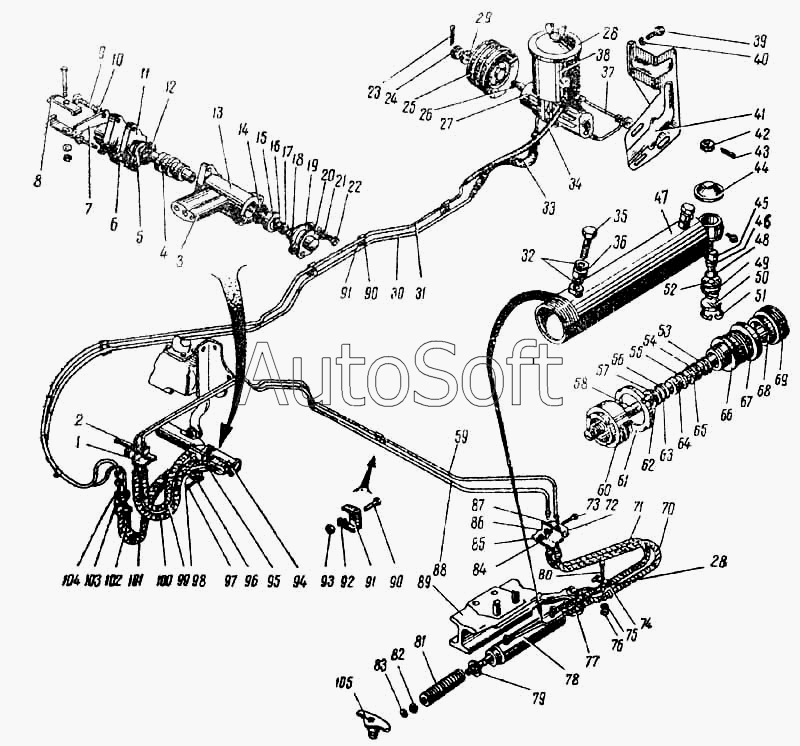

Каталог запасных частей к технике: ПАЗ-672М (1987). Гидроусилитель рулевого управления
106
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
90
91
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 072-3408195-5 | 0***5 | Наконечник шланга от клапана управления длинный в сборе | |
| 120-3509070-А2 | 1***2 | Сальник передней крышки | |
| 13-3430026 | 1***6 | Седло | |
| 13-3430028 | 1***8 | Седло | |
| 13-3430086 | 1***6 | Обратный клапан | |
| 130-3407059 | 1***9 | Приставка насоса | |
| 130-3407211 | 1***1 | Корпус | |
| 130-3407212 | 1***2 | Крышка насоса с перепускным клапаном | |
| 130-3407213 | 1***3 | Крышка | |
| 130-3407244 | 1***4 | Ротор, статор и лопасти насоса гидроусилителя | |
| 130-3407248 | 1***8 | Ротор | |
| 130-3407251 | 1***1 | Лопасть | |
| 130-3407252 | 1***2 | Кольцо уплотнительное | |
| 130-3407253 | 1***3 | Статор насоса | |
| 130-3407255 | 1***5 | Диск распределительный | |
| 130-3407270 | 1***0 | Золотник насоса перепускной с предохранительным клапаном в сборе | |
| 130-3407271 | 1***1 | Золотник насоса перепускной | |
| 130-3407272 | 1***2 | Пружина | |
| 130-3407277 | 1***7 | Седло предохранительного клапана | |
| 130-3407281 | 1***1 | Пружина перепускного канала | |
| 130-3407300 | 1***0 | Бачок в сборе | |
| 130-3407328 | 1***8 | Фильтр заливной в сборе | |
| 130-3407340 | 1***0 | Фильтр насоса в сборе | |
| 130-3407362 | 1***2 | Чашка фильтра | |
| 130-3407363 | 1***3 | Пружина | |
| 130-3407413 | 1***3 | Прокладка | |
| 130-3407435-А | 1***А | Коллектор | |
| 130-3407437 | 1***7 | Прокладка уплотнительная | |
| 130-3407439-А | 1***А | Прокладка | |
| 200323-П8 | 2***8 | Болт крепления крышки насоса нижний | |
| 200327-П8 | 2***8 | Болт М10х90 | |
| 201415-П8 | 2***8 | Болт М6х10 крепления крышки люка | |
| 201422-П8 | 2***8 | Болт М6х25 | |
| 201423-П8 | 2***8 | Болт | |
| 201428-П8 | 2***8 | Болт М6х40 | |
| 201428-П8 | 2***8 | Болт М6х40 | |
| 250507-П8 | 2***8 | Гайка М12х1,25 | |
| 250508-П8 | 2***8 | Гайка М6х1 | |
| 250508-П8 | 2***8 | Гайка М6х1 | |
| 251261-П8 | 2***8 | Гайка М6х1 | |
| 251513-П8 | 2***8 | Гайка барашек | |
| 252004-П | 2***П | Шайба | |
| 252007-П8 | 2***8 | Шайба диам 12 стержня диафрагмы | |
| 252134-П2 | 2***2 | Шайба пружинная диам 6 | |
| 252134-П2 | 2***2 | Шайба пружинная диам 6 | |
| 252134-П2 | 2***2 | Шайба пружинная диам 6 | |
| 252134-П2 | 2***2 | Шайба пружинная диам 6 | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 252137-П2 | 2***2 | Шайба 12 пружинная | |
| 253880-П29 | 2***9 | Заклепка диам 5х14 | |
| 260408-П | 2***П | Шпонка сегментная 5х22 | |
| 263005-П | 2***П | Шарик-заглушка | |
| 263009-П | 2***П | Шарик-заглушка | |
| 264072-П8 | 2***8 | Пресс-масленка прямая М6 | |
| 268623-П | 2***П | Штифт | |
| 280051-П8 | 2***8 | Гайка М12х1,25 | |
| 280051-П8 | 2***8 | Гайка М12х1,25 | |
| 280053А-П29 | 2***9 | Гайка | |
| 296472-П8 | 2***8 | Пробка М12х1,25 | |
| 296472-П8 | 2***8 | Пробка М12х1,25 | |
| 296492-П8 | 2***8 | Пробка М16х1,5 | |
| 297575-П8 | 2***8 | Шплинт стяжной хомутика шланга | |
| 297580-П8 | 2***8 | Пряжка хомутика шланга | |
| 300102-П | 3***П | Седло уплотнительное | |
| 305455-П | 3***П | Штифт | |
| 305644-П | 3***П | Шайба регулировочная | |
| 305803-П8 | 3***8 | Шайба | |
| 305811-П | 3***П | Шайба | |
| 306231-П | 3***П | Шарик | |
| 306342-П | 3***П | Кольцо уплотнительное | |
| 306514-П | 3***П | Подшипник корпуса насоса в сборе игольчатый | |
| 306610-П | 3***П | Подшипник насоса в сборе | |
| 307183-П8 | 3***8 | Шпилька крепления крышки бачка | |
| 307702-П2 | 3***2 | Кольцо стопорное | |
| 308387-П | 3***П | Клапан предохранительный в сборе | |
| 40П-3212168 | 4***8 | Наконечник нагнетательного шланга | |
| 40П-3212168 | 4***8 | Наконечник нагнетательного шланга | |
| 52-3003074-11 | 5***1 | Буфер опорной пяты | |
| 53А-3003068-10 | 5***0 | Пята опорная | |
| 53А-3003071 | 5***1 | Кольцо стопорное | |
| 53А-3003106-02 | 5***2 | Крышка наконечника | |
| 53А-3003162 | 5***2 | Уплотнитель в сборе | |
| 66-1308020 | 6***0 | Ремень 1-11Х10-1400 ГОСТ 5813-76 привода вентилятора | |
| 66-3405220 | 6***0 | Шайба штока цилиндра | |
| 66-3407206-Б | 6***Б | Ступица шкива | |
| 66-34080152-Г | 6***Г | Наконечник шланга короткий в сборе | |
| 66-3408043 | 6***3 | Наконечник шланга короткий в сборе | |
| 66-3408087 | 6***7 | Муфта крепления шлангов | |
| 66-3408089 | 6***9 | Оболочка защитная | |
| 66-3408166 | 6***6 | Наконечник шланга | |
| 66-3408260 | 6***0 | Муфта наконечника | |
| 672-3405005-31 | 6***1 | Силовой цилиндр гидроусилителя в сборе | |
| 672-3405102 | 6***2 | Рычаг поворотного кулака | |
| 672-3405200-20 | 6***0 | Наконечник штока силового цилиндра с соединительной муфтой в сборе | |
| 672-3407010-10 | 6***0 | Насос гидроусилителя со шкивом | |
| 672-3407210 | 6***0 | Шкив насоса гидроусилителя руля | |
| 672-3408039-Б | 6***Б | Шланг гибкий от клапана управления гидроусилителя | |
| 672-3408041-Б1 | 6***1 | Шланг к силовому цилиндру гидроусилителя | |
| 672-3408042 | 6***2 | Шланг к силовому цилиндру гидроусилителя | |
| 672-3408057 | 6***7 | Трубка | |
| 672-3408068-Б | 6***Б | Муфта соединительная | |
| 672-3408071 | 6***1 | Наконечник шланга длинный в сборе | |
| 672-3408157-Б | 6***Б | Штуцер | |
| 672-3408157-Б | 6***Б | Штуцер | |
| 672-3408158-20 | 6***0 | Шланг нагнетательный верхний с прокладкой в сборе | |
| 672-3408165-20 | 6***0 | Шланг нагнетательный с прокладкой в сборе нижний | |
| 672-3408167-01 | 6***1 | Ниппель | |
| 672-3408176 | 6***6 | Трубка от клапана к шлангу низкого давления в сборе | |
| 672-3408186-02 | 6***2 | Шланг сливной средний | |
| 672-3408187 | 6***7 | Хомут крепления трубки | |
| 672-3408194 | 6***4 | Наконечник шланга от клапана управления короткий в сборе | |
| 672-3408229 | 6***9 | Гайка накидная | |
| 672-3408301 | 6***1 | Шланг нагнетательный | |
| 672-3408302 | 6***2 | Шланг нагнетательный нижний | |
| 1 | 0***1 | Кронштейн крепления шлангов | |
| 2 | 6***0 | Скоба крепления шлангов | |
| 3 | 6***5 | Корпус клапана | |
| 4 | 6***8 | Золотник | |
| 5 | 6***2 | Шайба опорная | |
| 6 | 2***8 | Винт М4х18 | |
| 7 | 6***2 | Кронштейн крепления шлангов | |
| 8 | 6***0 | Скоба крепления шлангов | |
| 9 | 2***8 | Болт М12х35 крепления клапана управления | |
| 10 | 2***2 | Шайба пружинная диам 12 | |
| 11 | 6***0 | Переходник | |
| 12 | 6***0 | Сальник | |
| 13 | 6***5 | Корпус клапана | |
| 14 | 6***4 | Сальник | |
| 15 | 6***8 | Шайба опорная | |
| 16 | 2***8 | Шайба 8 | |
| 17 | 2***2 | Шайба 8 пружинная | |
| 18 | 2***8 | Болт М8х90 | |
| 19 | 6***6 | Прокладка | |
| 20 | 1***4 | Крышка | |
| 21 | 2***2 | Шайба 8 пружинная | |
| 22 | 2***8 | Болт М8х14 | |
| 23 | 2***8 | Шплинт | |
| 24 | 2***8 | Гайка | |
| 25 | 6***1 | Шкив насоса гидроусилителя | |
| 26 | 1***7 | Валик насоси | |
| 27 | 6***1 | Насос в сборе | |
| 28 | 6***2 | Кронштейн крепления шлангов | |
| 29 | 2***8 | Шайба | |
| 30 | 6***0 | Труба нагнетательная гидроусилителя в сборе | |
| 31 | 6***1 | Трубка сливная гидроусилителя | |
| 32 | 6***4 | Прокладка соединительная | |
| 33 | 6***0 | Шланг нагнетательный верхний в сборе | |
| 34 | 6***2 | Шланг сливной гидроусилителя верхний | |
| 35 | 2***2 | Болт соединительной муфты | |
| 36 | 6***5 | Муфта соединительная | |
| 37 | 6***1 | Трубка от насоса гидроусилителя в сборе | |
| 38 | 1***5 | Направляющие пружины | |
| 39 | 2***8 | Болт М12х28 крепления подушки передней левой опоры-верхний | |
| 40 | 2***2 | Шайба 12 пружинная | |
| 41 | 6***1 | Кронштейн крепления насоса гидроусилителя в сборе | |
| 42 | 2***9 | Гайка М16х1,5 | |
| 43 | 2***П | Шплинт 4х25 | |
| 44 | 5***2 | Уплотнитель в сборе | |
| 45 | 5***7 | Вкладыш | |
| 46 | 5***6 | Сухарь пальца | |
| 47 | 6***Б | Цилиндр гидроусилителя в сборе | |
| 48 | 5***А | Палец | |
| 49 | 5***9 | Пружина опорной пяты наконечника | |
| 50 | 5***8 | Прокладка крышки | |
| 51 | 5***1 | Кольцо стопорное заглушки | |
| 52 | 5***Б | Пята опорная | |
| 53 | 6***8 | Пружина распорной чашки манжеты гидроусилителя | |
| 54 | 6***6 | Чашка распорная манжеты головки цилиндра гидроусилителя | |
| 55 | 6***7 | Втулка головки цилиндра | |
| 56 | 1***6 | Шайба головки цилиндра гидроусилителя внутренняя | |
| 57 | 1***5 | Шайба головки | |
| 58 | 6***0 | Поршень цилиндра гидроусилителя рулевого управления в сборе | |
| 59 | 6***Б | Трубка от клапана управления верхняя в сборе | |
| 60 | 6***Б | Гайка крепления головки цилиндра гидроусилителя | |
| 61 | 6***Б | Контргайка крепления головки цилиндра | |
| 62 | 1***0 | Кольцо стопорное головки цилиндра гидроусилителя | |
| 63 | 1***7 | Шайба регулировочная | |
| 64 | 1***9 | Сальник в сборе | |
| 65 | 6***5 | Манжета головки цилиндра гидроусилителя | |
| 66 | 6***Б | Головка цилиндра гидроусилителя | |
| 67 | 6***Б | Кольцо уплотнительное головки цилиндра гидроусилителя | |
| 68 | 6***Б | Кольцо поршня цилиндра уплотнительное | |
| 69 | 6***Б | Кольцо поршня цилиндра уплотнительное | |
| 70 | 6***1 | Шланг к силовому цилиндру гидроусилителя в сборе | |
| 71 | 6***1 | Шланг к силовому цилиндру гидроусилителя в сборе | |
| 72 | 6***0 | Скоба крепления шлангов | |
| 73 | 2***8 | Болт М6х40 | |
| 74 | 6***0 | Скоба крепления шлангов | |
| 75 | 2***2 | Шайба пружинная диам 6 | |
| 76 | 2***8 | Гайка М6х1 | |
| 77 | 6***2 | Кронштейн крепления пальца силового цилиндра гидроусилителя | |
| 78 | 6***1 | Силовой цилиндр гидроусилителя в сборе с наконечником | |
| 79 | 6***7 | Кольцо стяжное колпака гидроусилителя большое | |
| 80 | 2***8 | Болт М6х40 | |
| 81 | 6***1 | Колпак цилиндра гидроусилителя | |
| 82 | 2***8 | Гайка М12х1,25 | |
| 83 | 5***7 | Кольцо стяжное малое | |
| 84 | 2***2 | Шайба пружинная диам 6 | |
| 85 | 2***8 | Гайка М6х1 | |
| 86 | 6***4 | Кронштейн крепления шлангов | |
| 87 | 6***3 | Наконечник шланга короткий в сборе | |
| 88 | 6***0 | Трубка от клапана управления нижняя в сборе | |
| 89 | 6***0 | Балка передней оси | |
| 90 | 2***8 | Болт М6х25 | |
| 91 | 6***4 | Скоба крепления трубок гидроусилителя | |
| 92 | 2***2 | Шайба пружинная диам 6 | |
| 93 | 2***8 | Гайка М6х1 | |
| 94 | 6***4 | Клапан управления гидроусилителем в сборе | |
| 95 | 6***Б | Штуцер | |
| 96 | 2***8 | Пряжка хомутика шланга | |
| 97 | 2***8 | Шплинт стяжной хомутика шланга | |
| 98 | 6***8 | Лента стяжная хомутиков для шлангов | |
| 99 | 6***1 | Шланг от клапана гидроусилителя в сборе | |
| 100 | 6***1 | Шланг от клапана гидроусилителя в сборе | |
| 101 | 6***2 | Шланг сливной гидроусилителя нижний | |
| 102 | 6***0 | Шланг нагнетательный в сборе нижний | |
| 103 | 6***Б | Кронштейн крепления шлангов гидроусилителя | |
| 104 | 6***0 | Трубка охлаждения масла | |
| 105 | 6***0 | Наконечник цилиндра гидроусилителя | |
| 106 | 1***0 | Крышка бачка в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
