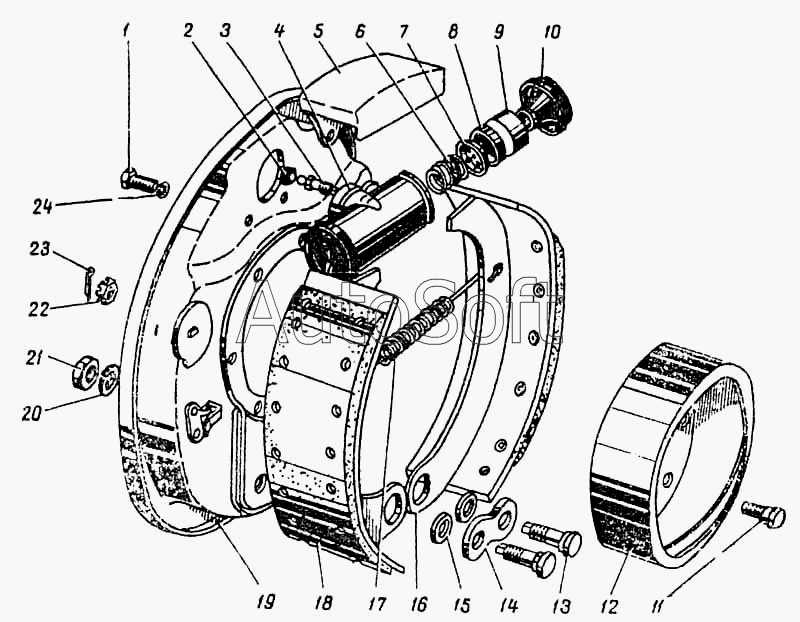

Каталог запасных частей к технике: ПАЗ-672М (1987). Задние рабочие тормоза
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201415-П8 | 2***8 | Болт М6х10 крепления крышки люка | |
| 201542-П8 | 2***8 | Болт М12х35 крепления клапана управления | |
| 21-3504039 | 2***9 | Втулка рычага привода тормоза | |
| 21-3504039 | 2***9 | Втулка рычага привода тормоза | |
| 21А-1602438 | 2***8 | Площадка педали | |
| 250511-П8 | 2***8 | Гайка | |
| 250512-П8 | 2***8 | Гайка М10 болта крепления картера | |
| 250512-П8 | 2***8 | Гайка М10 болта крепления картера | |
| 250514-П8 | 2***8 | Гайка М12 | |
| 252016-П2 | 2***2 | Шайба диам 14 пальца | |
| 252016-П2 | 2***2 | Шайба диам 14 пальца | |
| 252016-П8 | 2***8 | Шайба | |
| 252134-П2 | 2***2 | Шайба пружинная диам 6 | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 252137-П2 | 2***2 | Шайба 12 пружинная | |
| 252155-П2 | 2***2 | Шайба 8 пружинная | |
| 252704-П | 2***П | Заклепка диам 6х16 направляющей скобы | |
| 258054-П2 | 2***2 | Шплинт диам 4х20 | |
| 258054-П2 | 2***2 | Шплинт диам 4х20 | |
| 260109-П8 | 2***8 | Палец вилки тяги привода тормоза | |
| 260109-П8 | 2***8 | Палец вилки тяги привода тормоза | |
| 290646-П8 | 2***8 | Болт М8х1х22 | |
| 293997-П | 2***П | Заклепка диам 4,75х11 | |
| 293997-П2 | 2***2 | Заклепка диам 4,75х11 | |
| 51-3501032-Б | 5***Б | Скоба направляющая колодок переднего тормоза | |
| 51-3501033-Б | 5***Б | Пружина направляющей скобы колодок | |
| 51-3501036-Б | 5***Б | Эксцентрик регулировочный колодок | |
| 51-3501037 | 5***7 | Пружина регулировочная эксцентрика колодок | |
| 52-3502040 | 5***0 | Цилиндр колесный в сборе | |
| 53-3502010 | 5***0 | Тормоз задний в сборе правый | |
| 53-3502011 | 5***1 | Тормоз задний в сборе левый | |
| 53-3502020 | 5***0 | Щит с усилителем в сборе | |
| 53-3502095 | 5***5 | Колодка заднего тормоза ( без накладки ) | |
| 53-3502095 | 5***5 | Колодка заднего тормоза ( без накладки ) | |
| 53-3502105 | 5***5 | Накладка фрикционная передней колодки заднего тормоза | |
| 53-3502106 | 5***6 | Накладка фрикционная задней колодки заднего тормоза | |
| 652Б-3501038 | 6***8 | Болт регулировочный эксцентрика колодок | |
| 672-1602468 | 6***8 | Втулка оси педали | |
| 672-3504010-20 | 6***0 | Педаль тормоза в сборе | |
| 672-3504018 | 6***8 | Буфер | |
| 672-3504020 | 6***0 | Ось педалей сцепления и тормоза | |
| 672-3504022 | 6***2 | Втулка педали | |
| 672-3504034 | 6***4 | Гайка М10х1,5 левая тяги привода тормоза | |
| 672-3504035 | 6***5 | Тяга привода тормоза короткая | |
| 672-3504036 | 6***6 | Тяга привода тормоза длинная | |
| 672-3504037 | 6***7 | Муфта соединительная тяги привода тормоза | |
| 672-3504038 | 6***8 | Вилка тяги привода тормоза | |
| 672-3504039 | 6***9 | Втулка валика | |
| 672-3504039 | 6***9 | Втулка валика | |
| 672-3504041 | 6***1 | Вилка валика толкателя | |
| 672-3504042 | 6***2 | Шайба упорная | |
| 672-3504044 | 6***4 | Рычаг толкателя главного цилиндра тормоза | |
| 672-3504046 | 6***6 | Кронштейн валика толкателя главного цилиндра | |
| 672-3504048-А | 6***А | Валик толкателя главного цилиндра тормоза | |
| 672-3504050 | 6***0 | Втулка валика толкателя | |
| 672-3504058 | 6***8 | Шайба опорная оси педали тормоза | |
| М2472-А | М***А | Пружина оттяжная педали | |
| 1 | 2***8 | Болт М10х16 | |
| 2 | 1***9 | Колпачок | |
| 3 | 1***8 | Клапан | |
| 4 | 5***6 | Цилиндр колесный | |
| 5 | 5***0 | Экран колесного цилиндра защитный | |
| 6 | 5***3 | Пружина колесного цилиндра | |
| 7 | 5***2 | Чашка распорная манжеты поршня | |
| 8 | 5***1 | Манжета уплотнительная колесного цилиндра заднего тормоза | |
| 9 | 5***2 | Поршень колесного цилиндра в сборе | |
| 10 | 5***8 | Колпак поршня колесного цилиндра защитный | |
| 11 | 2***8 | Болт М12х1,25х30 крепления щита | |
| 12 | 5***0 | Маслоотражатель | |
| 13 | 5***А | Палец колодок | |
| 14 | 5***А | Пластина пальцев колодок | |
| 15 | 5***8 | Эксцентрик опорного пальца | |
| 16 | 5***А | Колодка и фрикционная накладка в сборе, задняя | |
| 17 | 5***5 | Пружина стяжная колодок переднего тормоза | |
| 18 | 5***0 | Колодка и фрикционная накладка в сборе, передняя | |
| 19 | 5***2 | Щит заднего тормоза | |
| 20 | 2***2 | Шайба пружинная диам 16 | |
| 21 | 2***8 | Гайка М16х1,5 нижнего и верхнего пальцев | |
| 22 | 2***8 | Гайка М12х1,25 | |
| 23 | 2***П | Шплинт диам 3х20 | |
| 24 | 2***2 | Шайба 10 пружинная |
