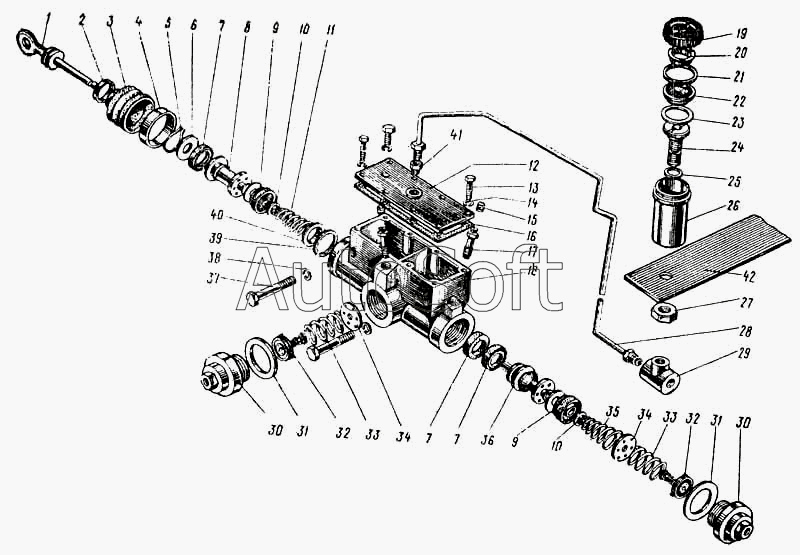

Каталог запасных частей к технике: ПАЗ-672М (1987). Главный цилиндр гидротормозов
1
2
3
4
5
6
7
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
33
34
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201452-П8 | 2***8 | Болт крышки ступицы переднего колеса М8х 1,25х12 | |
| 201561-П8 | 2***8 | Болт М12х1,25х25 крепления опоры промежуточного вала | |
| 201610-П8 | 2***8 | Болт М14х1,5х30 | |
| 250512-П8 | 2***8 | Гайка М10 болта крепления картера | |
| 672-3505008 | 6***8 | Шайба | |
| 672-3505045 | 6***5 | Шайба поршня | |
| 1 | 6***0 | Толкатель поршня главного тормозного цилиндра | |
| 2 | 5***7 | Кольцо стяжное малое | |
| 3 | 5***5 | Колпак защитный главного цилиндра | |
| 4 | 5***6 | Кольцо стяжное большое | |
| 5 | 5***8 | Кольцо стопорное упорной шайбы первичного поршня | |
| 6 | 5***8 | Шайба упорная первичного поршня | |
| 7 | 1***1 | Манжета уплотнительная поршня наружная | |
| 8 | 6***А | Поршень первичный главного цилиндра | |
| 9 | 2***5 | Манжета уплотнительная поршня внутренняя | |
| 10 | 6***2 | Держатель возвратной пружины поршня | |
| 11 | 5***1 | Пружина возвратная первичного поршня главного цилиндра | |
| 12 | 6***3 | Крышка главного цилиндра тормоза | |
| 13 | 2***8 | Болт М6х16 крепления оси ролика | |
| 14 | 2***8 | Шайба пружинная | |
| 15 | 1***9 | Колпачок | |
| 16 | 6***7 | Прокладка крышки главного цилиндра | |
| 17 | 5***8 | Клапан перепускной колесного цилиндра | |
| 18 | 6***1 | Картер главного цилиндра | |
| 19 | 4***6 | Крышка бачка главного цилиндра | |
| 20 | А***А | Втулка уплотнительная | |
| 21 | 6***А | Прокладка крышки бачка главного цилиндра | |
| 22 | 4***1 | Сетка бачка | |
| 23 | 2***8 | Шайба | |
| 24 | 6***1 | Штуцер бачка главного тормозного цилиндра | |
| 25 | 4***1 | Прокладка штуцера | |
| 26 | 4***Б | Корпус бачка главного цилиндра | |
| 27 | 2***8 | Гайка М16 | |
| 28 | 6***Б | Трубка от бачка главного тормозного цилиндра в сборе | |
| 29 | 6***Б | Тройник бачка главного тормозного цилиндра | |
| 30 | 6***0 | Корпус клапана | |
| 31 | 6***4 | Кольцо уплотнительное | |
| 32 | 5***0 | Клапан главного цилиндра в сборе | |
| 33 | 6***6 | Пружина клапана главного цилиндра прижимная | |
| 34 | 6***А | Шайба упорная пружины вторичного поршня | |
| 35 | 6***1 | Пружина возвратная вторичного поршня | |
| 36 | 6***0 | Поршень вторичный | |
| 37 | 2***8 | Болт М10х80 крепления тормозного цилиндра | |
| 38 | 2***2 | Шайба 10 пружинная | |
| 39 | 6***А | Кольцо разделительное | |
| 40 | 6***2 | Шайба упорная пружины порция | |
| 41 | 2***9 | Штуцер крышки главного цилиндра | |
| 42 | 6***5 | Панель передка для крепления щитка приборов в сборе | |
| 60 | 6***1 | Механизм открывания двери в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
