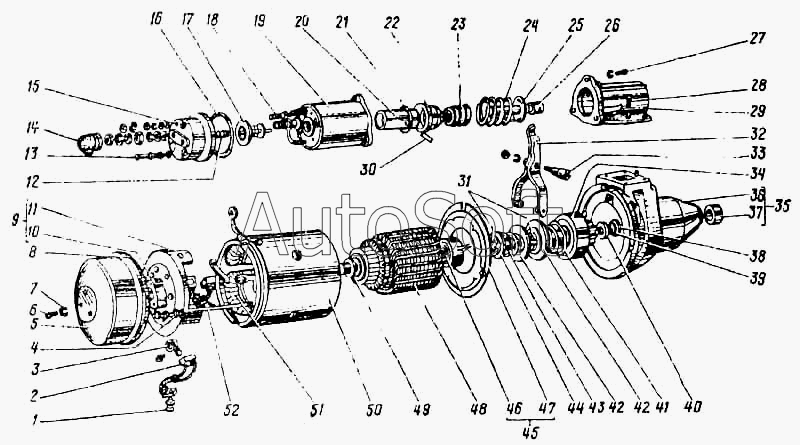

Каталог запасных частей к технике: ПАЗ-672М (1987). Стартер
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТ230-3708101 | С***1 | Корпус | |
| СТ230-3708102 | С***2 | Полюс | |
| СТ230-3708104 | С***4 | Изоляция вывода | |
| СТ230-3708120 | С***0 | Катушки правые в сборе | |
| СТ230-3708180 | С***0 | Вывод в сборе | |
| СТ230-3708183 | С***3 | Колпак резиновый вывода | |
| СТ230-3708220 | С***0 | Коллектор | |
| СТ230-3708600 | С***0 | Привод в сборе | |
| СТ230-3708800 | С***0 | Реле стартера в сборе | |
| СТ230-3708824 | С***4 | Заглушка | |
| Х-4001 | Х***1 | Шайба | |
| 1 | Х***7 | Винт щетки | |
| 2 | С***1 | Щетка | |
| 3 | С***4 | Пружина щетки | |
| 4 | С***2 | Шайба стяжной шпильки | |
| 5 | С***1 | Колпак защитный | |
| 6 | 8***1 | Винт М8х8 | |
| 7 | Х***2 | Шайба | |
| 8 | С***2 | Кольцо уплотнительное защитного колпака | |
| 9 | С***0 | Крышка со стороны коллектора | |
| 10 | С***2 | Вкладыш | |
| 11 | С***1 | Крышка со стороны коллектора | |
| 12 | С***7 | Пружина плунжера | |
| 13 | М***9 | Винт крышки | |
| 14 | С***В | Защитный чехол | |
| 15 | С***0 | Крышка реле в сборе | |
| 16 | С***9 | Кольцо уплотнительное | |
| 17 | С***0 | Плунжер в сборе | |
| 18 | Р***Г | Болт контактный | |
| 19 | С***0 | Электромагнит в сборе | |
| 20 | С***2 | Якорь | |
| 21 | С***8 | Кольцо уплотнительное | |
| 22 | С***6 | Фланец | |
| 23 | С***3 | Сильфом | |
| 24 | С***4 | Пружина | |
| 25 | С***4 | Шайба упорная | |
| 26 | С***1 | Тяга | |
| 27 | Н***5 | Винт крепления электромагнита | |
| 28 | Н***5 | Винт крепления основания реле | |
| 29 | С***5 | Основание реле | |
| 30 | 1***1 | Штифт | |
| 31 | С***2 | Кольцо запорное | |
| 32 | С***0 | Рычаг включения привода в сборе | |
| 33 | С***4 | Ось рычага | |
| 34 | С***0 | Муфта привода в сборе | |
| 35 | С***0 | Крышка со стороны привода в сборе | |
| 36 | С***1 | Крышка со стороны привода | |
| 37 | С***8 | Вкладыш | |
| 38 | М***5 | Шайба | |
| 39 | С***7 | Кольцо замочное | |
| 40 | С***4 | Кольцо упорное | |
| 41 | С***А | Пружина | |
| 42 | С***1 | Втулка | |
| 43 | С***4 | Пружина | |
| 44 | С***6 | Чашка | |
| 45 | С***А | Подшипник в сборе | |
| 46 | С***4 | Держатель подшипника | |
| 47 | С***2 | Вкладыш | |
| 48 | С***0 | Якорь | |
| 49 | Н***1 | Шайба упорная | |
| 50 | С***0 | Корпус в сборе | |
| 51 | С***0 | Катушка полюсов | |
| 51 | С***0 | Катушки левые в сборе | |
| 52 | П***0 | Шпилька стяжная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
