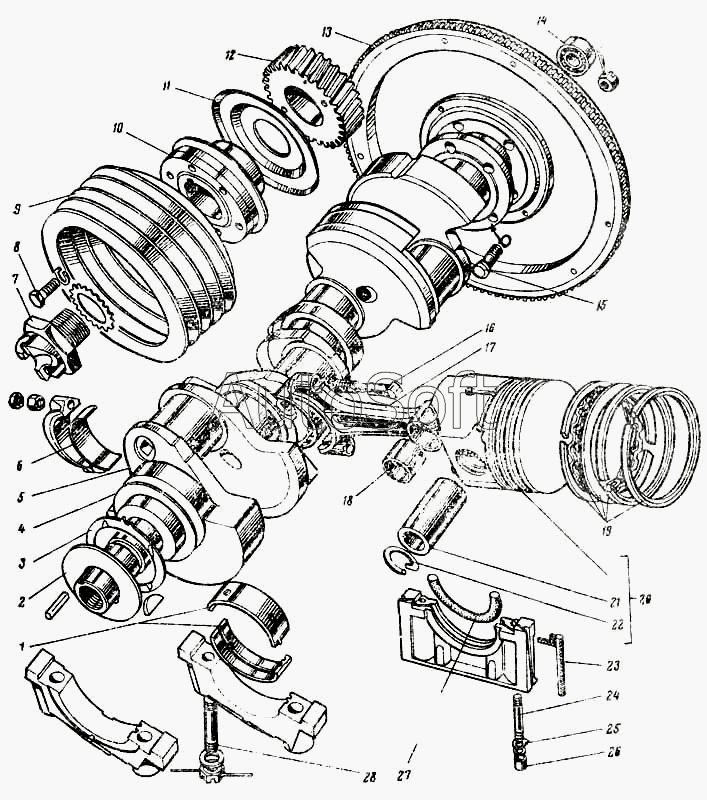

Каталог запасных частей к технике: ПАЗ-672М (1987). Вал коленчатый, поршни и шатуны
6
12
11
10
10
9
9
8
7
7
6
13
5
5
4
4
3
3
2
2
1
23
28
27
26
25
24
22
21
20
19
18
17
16
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11-405720 | 1***0 | Пружина болта | |
| 13-1004062-Б | 1***Б | Болт шатуна | |
| 21-1004020 | 2***0 | Палец поршневой стандартный, диаметром 25 мм | |
| 21-1004020-ГР | 2***Р | Палец поршневой, диаметром 25,20 мм | |
| 21-1004022 | 2***2 | Кольцо стопорное поршневого пальца | |
| 21-1004052 | 2***2 | Втулка шатуна | |
| 21-1005024-Б | 2***Б | Пробка-заглушка масляных полостей коленчатого вала | |
| 21А-1005125 | 2***5 | Венец маховика зубчатый | |
| 252155-П2 | 2***2 | Шайба 8 пружинная | |
| 258285-П | 2***П | Шплинт-проволока диам 1,6х275 | |
| 258611-П18 | 2***8 | Штифт диам 4х10 передней шайбы упорного подшипника коленчатого вала | |
| 258919-П8 | 2***8 | Штифт диам 2х16 | |
| 260430-П | 2***П | Шпонка 6х10х25 шестерёнки коленчатого вала | |
| 292766-П | 2***П | Стопорная гайка | |
| 292767-П | 2***П | Гайка шатуна | |
| 292798-П | 2***П | Гайка М11х1 | |
| 292834-П | 2***П | Гайка М12х1,25 | |
| 293324-П18 | 2***8 | Шайба диаметром 11 | |
| 293370-П18 | 2***8 | Шайба диаметром 12,5 | |
| 293554-П8 | 2***8 | Шайба пружинная диаметром 28 | |
| 296144-П | 2***П | Шпонка призматическая 8х6х34 ступицы шкива коленчатого вала | |
| 53-1004010-А | 5***А | Поршень и шатун в сборе | |
| 53-1004015-А2 | 5***2 | Поршень | |
| 53-1005195 | 5***5 | Пластина стопорная | |
| 66-1004045-А | 6***А | Шатун в сборе | |
| 66-1006010-Г | 6***Г | Вал распределительный в сборе | |
| ВК-13-1004057-А | В***А | Комплект шатунных вкладышей на 1 шатун диам 60 мм | |
| ВК-13-1004057-БР1 | В***1 | Комплект шатунных вкладышей на 1 шатун диам 59,95 мм | |
| ВК-13-1004057-ВР1 | В***1 | Комплект шатунных вкладышей на 1 шатун диам 59,75 мм | |
| ВК-13-1004057-ЕР1 | В***1 | Комплект шатунных вкладышей на 1 шатун диам 59,25 мм | |
| ВК-13-1004057-ЖР1 | В***1 | Комплект шатунных вкладышей на 1 шатун диам 59,00 мм | |
| ВК-13-1004057-ИР1 | В***1 | Комплект шатунных вкладышей на 1 шатун диам 58 75 мм | |
| ВК-13-1004057-КР1 | В***1 | Комплект шатунных вкладышей на 1 шатун диам 58,50 мм | |
| ВК-13-11004057-ДР1 | В***1 | Комплект шатунных вкладышей на 1 шатун диам 59,50 мм | |
| ВК-53-1004014-АР | В***Р | Поршень с поршневым пальцем и стопорными кольцами в комплекте, диаметром 92,5 мм | |
| ВК-53-1004014-БР | В***Р | Поршень с поршневым пальцем и стопорными кольцами в комплекте, диаметром 93,0 мм | |
| ВК-53-1004023 | В***3 | Комплект поршневых колец на 1 поршень диам 92,0 мм | |
| ВК-53-1004023-АР | В***Р | Комплект поршневых колец на 1 поршень диам 92,5 мм | |
| ВК-53-1004023-БР | В***Р | Комплект поршневых колец на 1 поршень диам 93,0 мм | |
| ВК-53-1004024-БР | В***Р | Комплект поршневых колец на 1 поршень диам 93,0 мм | |
| ВК-53-1004060 | В***0 | Болт шатуна с гайкой и стопорной гайкой в сборе | |
| ВК-53-1005014 | В***4 | Вал коленчатый с вкладышами в комплекте стандартный | |
| 1 | 2***П | Шайба диаметром 12 | |
| 2 | 1***7 | Шайба упорная коленчатого вала | |
| 2 | 2***2 | Шайба пружинная диам 12 | |
| 3 | 1***3 | Шайба упорная подшипника коленчатого вала передняя | |
| 3 | 6***Б | Болт крепления шестерни распределительного вала и привода центробежного датчика в сборе | |
| 4 | 1***5 | Кольцо распорное распределительного вала | |
| 4 | 1***4 | Шайба упорного подшипника коленчатого вала - задняя | |
| 5 | 2***2 | Болт М8х20 упорного фланца | |
| 5 | 6***1 | Вал коленчатый в сборе | |
| 6 | 2***2 | Шайба 8 пружинная | |
| 6 | В***Р | Комплект поршневых колец на 1 поршень диам 93,5 мм | |
| 7 | 1***2 | Храповик коленчатого вала | |
| 7 | 1***2 | Фланец упорный распределительного вала | |
| 8 | 2***8 | Болт М8х18 шкива коленчатого вала | |
| 9 | 1***5 | Вал распределительный | |
| 9 | 6***0 | Шкив коленчатого вала | |
| 10 | 2***9 | Штуцер переходный | |
| 10 | 4***1 | Ступица шкива коленчатого вала | |
| 11 | 1***2 | Маслоотражатель коленчатого вала | |
| 12 | 1***А | Шестерня распределительная коленчатого вала | |
| 13 | 6***Б | Маховик в сборе | |
| 14 | 6***3 | Подшипник передний первичного вала КП | |
| 15 | 2***П | Болт крепления маховика ( норма упаковки в ящик 1,16 т. шт., 40 кг ) | |
| 16 | В***Р | Комплект поршневых колец на 1 поршень диам 92,5 мм | |
| 17 | В***Р | Комплект поршневых колец на 1 поршень диам 93,5 мм | |
| 18 | В***4 | Комплект поршневых колец на 1 поршень диам 92 мм | |
| 19 | 2***Р | Палец поршневой, диаметром 25,12 мм | |
| 20 | В***4 | Поршень с пальцем и стопорными кольцами ( комплект ) диаметром 92,0 мм | |
| 21 | В***Р | Поршень с поршневым пальцем и стопорными кольцами в комплекте, диаметром 93,5 мм | |
| 22 | 2***Р | Палец поршневой, диаметром 25,08 мм | |
| 23 | 1***Г | Прокладка уплотнительная держателя заднего сальника | |
| 24 | 2***П | Шпилька М8х1х62 крепления держателя заднего сальника | |
| 25 | 1***2 | Шайба крепления держателя заднего сальника | |
| 26 | 1***1 | Гайка крепления держателя заднего сальника | |
| 27 | 2***1 | Набивка сальника | |
| 28 | 2***2 | Шпилька М12х1,25х84 крепления подшипников коленчатого вала | |
| 38 | 1***8 | Втулка распределительного вала задняя | |
| 39 | 1***3 | Втулка распределительного вала | |
| 47 | 1***0 | Шестерня распределительного вата | |
| 49 | 2***П | Шпонка сегментная 5х9х22 шестерни распределительного вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
