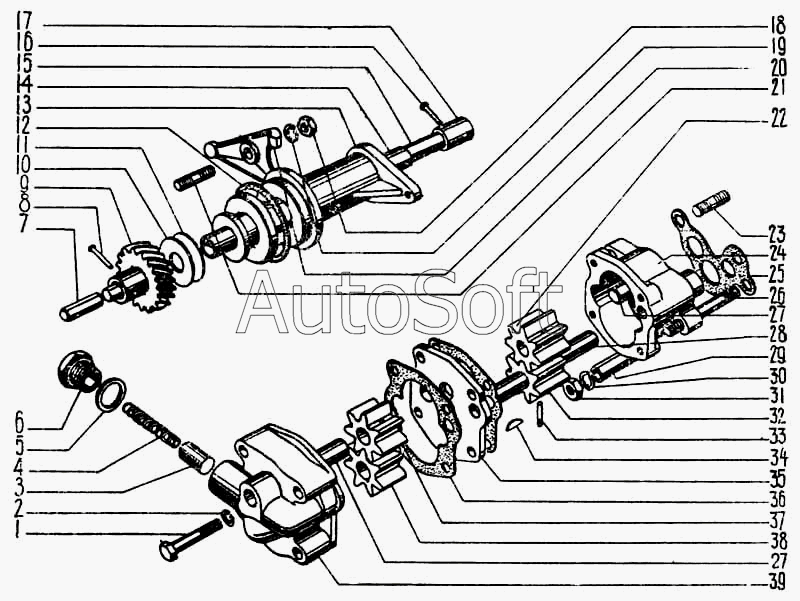

Каталог запасных частей к технике: ПАЗ-672М (1987). Смазочный насос и привод распределителя
26
12
13
14
15
16
17
18
19
20
21
22
23
24
25
11
27
27
28
29
30
31
32
33
34
35
36
37
38
39
1
2
3
4
5
6
7
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1011010-Б | 1***Б | Насос в сборе | |
| 13-1011015-В | 1***В | Корпус насоса в сборе | |
| 13-1011017-В | 1***В | Корпус нижней секции смазочного насоса в сборе | |
| 13-10111040 | 1***0 | Валик насоса в сборе | |
| 13-1016019 | 1***9 | Корпус привода распределителя в сборе | |
| 51-1100101 | 5***1 | Комплект запасных частей для отстойника | |
| 53-11-1017010 | 5***0 | Фильтр масляный | |
| 53-11-1017016 | 5***6 | Корпус фильтра - верхняя часть | |
| 53-11-1017017 | 5***7 | Корпус фильтра - нижняя часть | |
| 53-11-1017031-10 | 5***0 | Стержень фильтра | |
| 53-11-1017038-10 | 5***0 | Проставка с перепускным клапаном | |
| 53-11-1017039-10 | 5***0 | Проставка | |
| 53-11-1017062 | 5***2 | Кольцо уплотнительное | |
| 53-11-1017064 | 5***4 | Прокладка фильтра | |
| 53-11-1017085-20 | 5***0 | Трубка выпускная | |
| 53-11-1017117 | 5***7 | Гайка накидная | |
| 53-11-1017140 | 5***0 | Элемент фильтрующий | |
| 53-11-1017142 | 5***2 | Прокладка фильтрующего элемента | |
| 1 | 2***8 | Болт М8х45 | |
| 2 | 2***2 | Шайба 8 пружинная | |
| 3 | 2***2 | Плунжер редукционного клапана | |
| 4 | 2***Б | Пружина редукционного клапана ( норма упаковки в ящик 2,9 т. шт., 18 кг. ) | |
| 5 | 2***П | Шайба диам 18 | |
| 6 | 2***8 | Пробка М18х1,5-6Нх12 | |
| 7 | 1***А | Валик привода смазочного насоса | |
| 7 | 1***А | Валик привода смазочного насоса | |
| 8 | 2***П | Штифт диам 3х22 шестерни привода распределителя | |
| 9 | 1***8 | Шестерня привода распределителя | |
| 10 | 2***П | Шайба диаметром 13 | |
| 11 | 2***П | Шайба диаметром 13 | |
| 12 | 1***3 | Прокладка корпуса привода распределителя | |
| 13 | 1***0 | Корпус привода распределителя | |
| 14 | 1***1 | Втулка корпуса привода распределителя | |
| 15 | 1***6 | Валик привода распределителя | |
| 16 | 2***П | Штифт диам 4х19 упорной втулки привода распределителя | |
| 17 | 2***А | Втулка упорная привода распределителя | |
| 18 | 2***9 | Гайка М8х1-6Н | |
| 19 | 2***2 | Шайба 8 пружинная | |
| 20 | 1***6 | Держатель привода распределителя | |
| 21 | 2***2 | Шпилька М8х1-4hх30 | |
| 22 | 1***2 | Шестерня насоса-ведущая | |
| 23 | 2***2 | Шпилька М10х1х30 крепления насоса | |
| 24 | 1***В | Корпус насоса | |
| 25 | 1***Б | Прокладка масляного насоса | |
| 26 | 2***2 | Шпилька М10х1х75 крепления насоса | |
| 27 | 1***5 | Ось ведомой шестерни насоса | |
| 28 | 1***2 | Валик насоса | |
| 29 | 1***8 | Втулка упорная шпильки крепления насоса | |
| 30 | 2***2 | Шайба 10 пружинная | |
| 31 | 2***8 | Гайка М10х1 | |
| 32 | 1***А | Шестерня ведомая | |
| 33 | 2***П | Штифт диам 4х22 шестерни насоса | |
| 34 | 2***П | Шпонка сегментная 3х16 | |
| 35 | 1***В | Перегородка насоса | |
| 36 | 1***В | Прокладка перегородки | |
| 37 | 1***3 | Шестерня ведомая нижней секции насоса | |
| 38 | 1***4 | Шестерня ведущая нижней секции насоса | |
| 39 | 1***В | Корпус нижней секции насоса |
