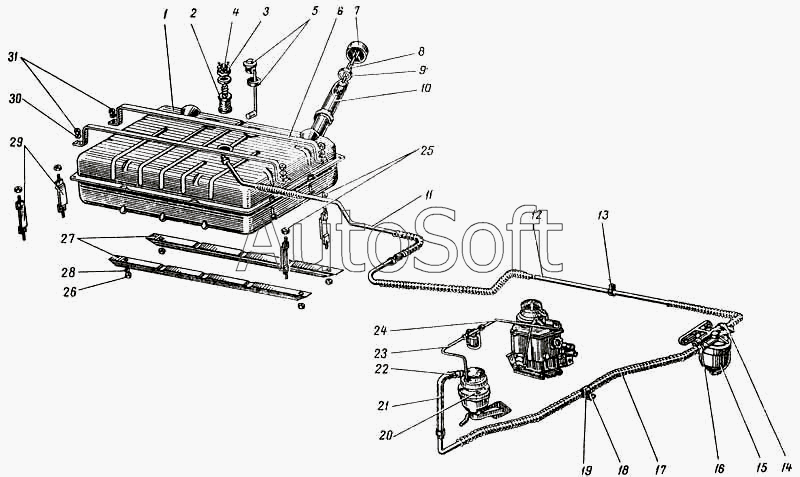

Каталог запасных частей к технике: ПАЗ-672М (1987). Топливный бак и топливопровод
28
5
1
4
2
3
6
31
29
25
30
27
10
26
20
7
9
8
14
17
16
23
19
24
18
21
22
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Бак топливный левый с пробкой в сборе | |
| 2 | 6***0 | Фланец фильтра приемной трубы | |
| 3 | 2***8 | Винт М5х12 | |
| 4 | 6***2 | Трубка приемная топливопровода с фильтром в сборе | |
| 5 | Б***А | Датчик указателя уровня топлива | |
| 6 | 6***Б | Кронштейн крепления бака правый | |
| 7 | 5***0 | Пробка топливного бака в сборе | |
| 8 | 5***5 | Цепочка пробки | |
| 9 | 5***А | Прокладка пробки | |
| 10 | 6***0 | Труба выдвижная | |
| 14 | 2***8 | Штуцер 1/4"х18 прямой для присоединения трубки к отстойнику | |
| 15 | 5***0 | Отстойник бензиновый | |
| 16 | 2***8 | Штуцер 1/4"х18 прямой для присоединения трубки к отстойнику | |
| 17 | 6***Б | Трубка от отстойника к насосу в сборе | |
| 18 | 2***8 | Болт М6х16 крепления оси ролика | |
| 19 | 2***2 | Скоба крепления трубки | |
| 20 | 5***0 | Насос топливный в сборе (тип Б9Д) | |
| 21 | 5***Б | Шланг в сборе | |
| 22 | 2***8 | Пряжка хомутика шланга | |
| 23 | 6***0 | Трубка от насоса к фильтру в сборе | |
| 24 | 5***8 | Трубка от фильтра к карбюратору в сборе | |
| 25 | 2***8 | Гайка М10 болта крепления картера | |
| 26 | 2***8 | Гайка М10 болта крепления картера | |
| 27 | 6***6 | Балка крепления бака | |
| 28 | 2***2 | Шайба 10 пружинная | |
| 29 | 6***0 | Хомут крепления бака в сборе | |
| 30 | 2***2 | Шайба 10 пружинная | |
| 31 | 2***8 | Гайка М10 болта крепления картера |
