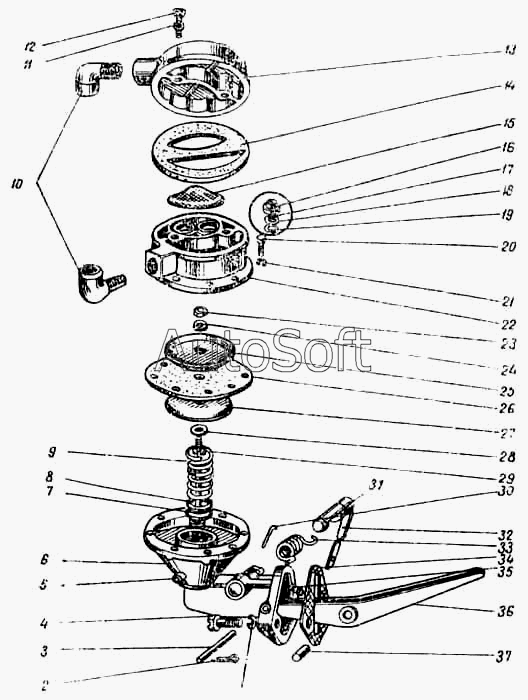

Каталог запасных частей к технике: ПАЗ-672М (1987). Топливный насос
27
17
18
19
20
21
22
23
24
25
26
16
28
29
30
31
32
33
34
35
36
37
5
1
2
3
4
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1106090 | 1***0 | Корпус насоса в сборе | |
| 260304-П29 | 2***9 | Заглушка диам 14 отверстия валика ручного привода насоса | |
| 41-1106104 | 4***4 | Тяга рычага ручного привода насоса | |
| 51А-1106067 | 5***7 | Болт крепления крышки в головке насоса | |
| 51А-1106140 | 5***0 | Диафрагма бензинового насоса | |
| 66-1106169 | 6***9 | Кронштейн зажима тяги рычага ручного привода насоса в сборе | |
| ВК-13-1106205 | В***5 | Комплект запасных деталей топливного насоса | |
| 1 | 2***2 | Шайба пружинная 10 | |
| 2 | 2***9 | Шплинт диам 1,5х10 валика рычага | |
| 3 | 5***8 | Валик рычага привода бензинового насоса | |
| 4 | 2***8 | Болт М10х28 крепления насоса к двигателю | |
| 5 | К***3 | Сотка воздушного фильтра | |
| 6 | 1***4 | Корпус бензинового насоса | |
| 7 | 5***4 | Уплотнитель тяги диафрагмы насоса | |
| 8 | 5***3 | Держатель уплотнителя тяги диафрагмы | |
| 9 | 5***0 | Пружина диафрагмы бензинового насоса | |
| 10 | 2***4 | Штуцер угловой 1/4" | |
| 11 | 5***5 | Крышка насоса | |
| 12 | 2***2 | Шайба пружинная диам 6 | |
| 13 | 1***8 | Прокладка крышки бензинового насоса | |
| 14 | 5***5 | Фильтр бензинового насоса | |
| 15 | 5***7 | Пружина клапана бензинового насоса | |
| 16 | 5***3 | Пластина клапана | |
| 17 | 5***6 | Обойма клапана | |
| 18 | 1***Б | Клапан бензинового насоса | |
| 19 | 5***8 | Головка насоса | |
| 20 | 2***9 | Винт М6х16 крепления головки насоса | |
| 21 | 2***2 | Шайба пружинная диам 6 | |
| 22 | 5***6 | Головка насоса с клапанами в сборе | |
| 23 | 2***9 | Гайка М5 тяги диафрагмы | |
| 24 | 2***2 | Шайба диам 5 | |
| 25 | 5***7 | Шайба диафрагмы верхняя | |
| 26 | 1***2 | Диафрагма бензинового насоса | |
| 27 | 5***6 | Шайба диафрагмы нижняя | |
| 28 | 5***9 | Шайба уплотнительная диафрагмы | |
| 29 | 5***4 | Тяга диафрагмы насоса | |
| 30 | 5***3 | Шплинт-проволока | |
| 31 | 5***5 | Валик ручного привода насоса в сборе | |
| 32 | 5***0 | Уплотнитель валика ручного привода насоса | |
| 33 | 5***5 | Пружина рычага ручного привода насоса | |
| 34 | 1***2 | Прокладка насоса | |
| 35 | 5***8 | Пружина рычага | |
| 36 | 1***8 | Рычаг бензинового насоса | |
| 37 | 1***4 | Втулка рычага |
