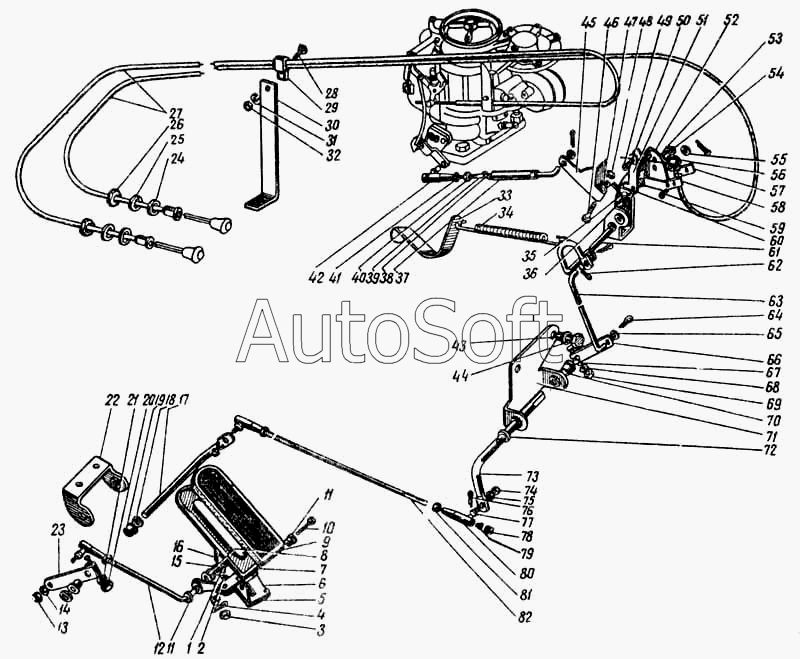

Каталог запасных частей к технике: ПАЗ-672М (1987). Управление акселератором
47
58
57
56
55
54
53
52
51
50
49
48
59
46
45
44
43
42
41
40
39
38
37
36
71
82
81
80
79
78
77
76
75
74
73
72
35
70
69
68
67
66
65
64
63
62
61
60
11
11
10
9
8
7
6
5
4
3
2
1
12
23
34
33
32
31
30
29
28
27
26
25
24
22
21
20
19
18
17
16
15
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1108069 | 1***9 | Кронштейн в сборе | |
| 13-1108122 | 1***2 | Рычаг в сборе | |
| 201422-П29 | 2***9 | Болт М6х25 крепления рычага переднего валика акселератора | |
| 21-1712155 | 2***5 | Наконечник в сборе | |
| 258038-П | 2***П | Шплинт диам 3х15 | |
| 52-1108009-Б | 5***Б | Педаль акселератора с накладкой и втулкой в сборе | |
| 52-1108010 | 5***0 | Педаль акселератора в сборе | |
| 53-1108050 | 5***0 | Тяга рычага дроссельной заслонки в сборе | |
| 66-1108029 | 6***9 | Валик акселератора с кронштейном и рычагами в сборе | |
| 66-1108039 | 6***9 | Кронштейн | |
| 672-1108077 | 6***7 | Тяга рычагов акселератора в сборе | |
| 672-1108128-А | 6***А | Валик акселератора передний с рычагом и кронштейном в сборе | |
| 672-1108166 | 6***6 | Валик акселератора нижний с рычагом и кронштейном в сборе | |
| 1 | 2***8 | Винт М6х14 | |
| 2 | 2***2 | Шайба пружинная диам 6 | |
| 3 | 2***П | Гайка М6 | |
| 4 | 2***П | Шплинт диам 2х12 | |
| 5 | 5***5 | Прокладка кронштейна педали акселератора | |
| 6 | 5***Б | Кронштейн | |
| 7 | 5***1 | Педаль акселератора в сборе | |
| 8 | 5***9 | Втулка рычага акселератора | |
| 9 | 5***8 | Накладка педали акселератора | |
| 10 | 2***8 | Палец диам 6х32 | |
| 11 | 5***8 | Втулка педали акселератора | |
| 12 | 6***7 | Тяга педали акселератора | |
| 13 | 2***9 | Гайка М6 | |
| 14 | 2***П | Шайба пружинная диам 6 | |
| 15 | 2***П | Шайба | |
| 16 | 2***П | Шплинт диам 2х12 | |
| 17 | 6***А | Валик акселератора передний | |
| 18 | 5***8 | Шайба диам 10 плоская | |
| 19 | 2***Б | Втулка | |
| 20 | 2***9 | Гайка М6 | |
| 21 | 2***9 | Шайба диам 6 пружинная | |
| 22 | 6***А | Кронштейн крепления переднего валика акселератора | |
| 23 | 6***7 | Рычаг переднего валика акселератора | |
| 24 | 2***8 | Шайба облицовочная муфты тяги воздушной заслонки и ручного управления акселератором | |
| 25 | 2***8 | Шайба пружинная диаметром 12 | |
| 26 | 2***8 | Контргайка соединительного стержня | |
| 27 | 5***1 | Тяга воздушной заслонки ручного управления акселератором в сборе | |
| 28 | 2***8 | Болт М6х20 | |
| 29 | 6***8 | Хомут держателя тяг воздушной заслонки и ручного управления акселератором | |
| 30 | 6***4 | Держатель тяг воздушной заслонки и ручного управления акселератором | |
| 31 | 2***2 | Шайба пружинная диам 6 | |
| 32 | 2***8 | Гайка диам 6 | |
| 33 | 1***8 | Кронштейн пружины акселератора | |
| 34 | 5***5 | Пружина акселератора (норма упаковки 1 т. шт., 21 кг.) | |
| 35 | 2***8 | Болт М6х16 крепления оси ролика | |
| 36 | 2***2 | Шайба пружинная диам 6 | |
| 37 | 5***8 | Тяга рычага дросселя в сборе | |
| 38 | 5***2 | Пружина | |
| 39 | 5***4 | Тяга | |
| 40 | 5***3 | Гайка специальная | |
| 41 | 2***8 | Гайка М6 | |
| 42 | 2***5 | Наконечник в сборе | |
| 43 | 2***8 | Болт М12х28 крепления подушки передней левой опоры-верхний | |
| 44 | 2***2 | Шайба пружинная диам 12 | |
| 45 | 6***5 | Рычаг | |
| 46 | 2***8 | Болт М6х16 крепления оси ролика | |
| 47 | 2***9 | Шайба диам 6 пружинная | |
| 48 | 2***8 | Гайка М6 | |
| 49 | 2***8 | Винт М5х8 | |
| 50 | 5***Б | Муфта | |
| 51 | 1***3 | Рычаг тяги ручного управления акселератором | |
| 52 | 6***9 | Кронштейн | |
| 53 | 2***2 | Шайба 8 пружинная | |
| 54 | 2***8 | Гайка М8 | |
| 55 | 2***9 | Шайба диаметром 11 | |
| 56 | 2***Б | Втулка | |
| 57 | 5***1 | Зажим | |
| 58 | 1***0 | Кронштейн | |
| 59 | 2***8 | Винт М5х12 | |
| 60 | 6***4 | Шпилька | |
| 61 | 6***1 | Валик акселератора | |
| 62 | 2***П | Шплинт диам 3х15 | |
| 63 | 6***7 | Тяга рычага валика акселератора | |
| 64 | 2***П | Шплинт диам 3х15 | |
| 65 | 2***П | Шайба | |
| 66 | 6***0 | Рычаг нижнего валика акселератора | |
| 67 | 2***9 | Болт М6х25 крепления рычага переднего валика акселератора | |
| 68 | 2***8 | Шайба диам 6 пружинная зубчатая | |
| 69 | 2***9 | Гайка М6 | |
| 70 | 2***Б | Втулка | |
| 71 | 6***А | Кронштейн промежуточного валика акселератора | |
| 72 | 2***8 | Шайба диам 10 гаек выпускного коллектора | |
| 73 | 6***2 | Валик акселератора нижний | |
| 74 | 2***9 | Гайка М6 | |
| 75 | 2***2 | Шайба пружинная диам 6 | |
| 76 | 2***П | Шплинт диам 1,5х20 | |
| 77 | 2***А | Палец шаровой | |
| 78 | 2***Б | Пробка | |
| 79 | 7***2 | Сухарь | |
| 80 | 2***6 | Наконечник | |
| 81 | 2***8 | Гайка М6х1 | |
| 82 | 6***8 | Тяга рычагов акселератора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
