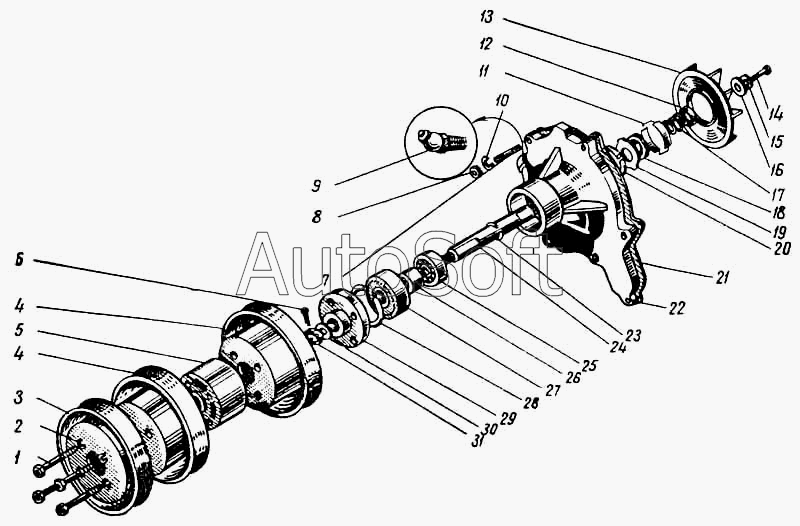

Каталог запасных частей к технике: ПАЗ-672М (1987). Водяной насос
23
15
16
17
18
19
20
21
22
14
24
25
26
27
28
29
30
31
5
1
2
3
4
4
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1307017-А | 1***А | Крыльчатка и сальник водяного насоса в сборе | |
| 13-1307019-А | 1***А | Валик водяного насоса с внутренним стопорным кольцом в сборе | |
| 21-1307033-Б | 2***Б | Втулка крыльчатки | |
| 66-1307010-Б | 6***Б | Насос водяной | |
| Г53-1306010 | Г***0 | Термостат системы охлаждения | |
| 1 | 2***8 | Болт М8х60 крепления шкивов привода водяного насоса | |
| 2 | 2***2 | Шайба 8 пружинная | |
| 3 | 6***В | Шкив привода водяного насоса передний | |
| 4 | 6***6 | Шкив привода водяного насоса задний | |
| 5 | 6***1 | Кольцо распорное шкивов водяного насоса | |
| 6 | 2***П | Шплинт диам 3х15 | |
| 7 | 2***8 | Шпилька М8х4х22 крепления водяного насоса | |
| 8 | 2***8 | Гайка М8х1 | |
| 9 | 2***8 | Пресс-масленка подшипников | |
| 10 | 2***2 | Шайба 8 пружинная | |
| 11 | 1***Б | Обойма сальника крыльчатки | |
| 12 | 1***Б | Кольцо манжеты сальника | |
| 13 | 1***2 | Крыльчатка водяного насоса | |
| 14 | 2***8 | Болт М8х4 валика | |
| 15 | 2***8 | Шайба пружинная диам 8 | |
| 16 | 2***8 | Шайба диам 8,5 | |
| 17 | 1***2 | Пружина упорная сальника крыльчатки ( норма упаковки в ящик 1.46 т. шт., 16 кг. ) | |
| 18 | 1***3 | Манжета сальника водяного насоса | |
| 19 | 1***3 | Шайба уплотняющая сальника | |
| 20 | 1***2 | Кольцо стопорное сальника | |
| 21 | 6***Б | Прокладка корпуса водяного насоса | |
| 22 | 6***Б | Корпус насоса | |
| 23 | 5***9 | Кольцо стопорное подшипников водяного насоса внутреннее | |
| 24 | 1***Б | Валик водяного насоса | |
| 25 | 1***7 | Подшипник шариковый радиальный однорядный с односторонним уплотнением задний | |
| 26 | 6***5 | Втулка распорная подшипников водяного насоса | |
| 27 | 5***7 | Подшипник шариковый радиальный однорядный с односторонним уплотнением передний | |
| 28 | 6***8 | Кольцо стопорное подшипников водяного насоса наружное | |
| 29 | 1***4 | Ступица шкива насоса | |
| 30 | 2***8 | Шайба диам 110 | |
| 31 | 2***8 | Ганка М10 |
