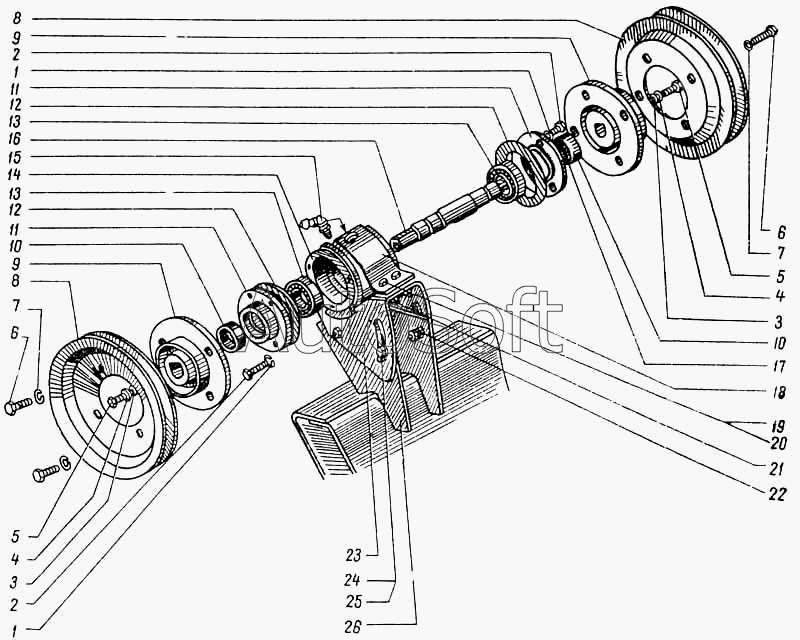

Каталог запасных частей к технике: ПАЗ-672М (1987). Промежуточный вал привода вентилятора
12
12
26
25
24
23
22
21
20
19
18
17
16
15
14
13
13
11
11
10
10
9
9
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53-1308080-12 | 5***2 | Ролик натяжной | |
| 652-1308094 | 6***4 | Кольцо жесткости сальника | |
| 672-1308067-Б | 6***Б | Ролик натяжной с кронштейном в сборе | |
| 672-1308150-Б | 6***Б | Вал привода вентилятора промежуточный в сборе | |
| 1 | 2***2 | Шайба пружинная диам 6 | |
| 2 | 0***8 | Болт М6х20 крепления крышки корпуса | |
| 3 | 2***8 | Шайба диам 8 пружинная | |
| 4 | 2***8 | Шайба диам 8,5 | |
| 5 | 2***8 | Болт М8х16 крепление нижней части картера | |
| 6 | 0***8 | Болт М8х12 крепления шкива | |
| 7 | 2***2 | Шайба 8 пружинная | |
| 8 | 6***4 | Шкив вала вентилятора | |
| 9 | 6***Б | Ступица шкива вала вентилятора | |
| 10 | 6***0 | Сальник крышки корпуса с пружиной в сборе | |
| 11 | 6***Б | Крышка корпуса | |
| 12 | 6***Б | Прокладка регулировочная крышки корпуса толщиной 0,20 мм | |
| 13 | 7***) | Подшипник промежуточного вала привода вентилятора | |
| 14 | 6***2 | Корпус вала вентилятора | |
| 15 | 2***8 | Пресс-масленка подшипников | |
| 16 | 6***2 | Вал вентилятора | |
| 17 | 6***2 | Пружина сальника | |
| 18 | 6***5 | Хомут | |
| 19 | 2***8 | Болт | |
| 20 | 2***2 | Шайба 8 пружинная | |
| 21 | 2***8 | Гайка М8х1,5 | |
| 22 | 2***8 | Гайка М8х1,5 | |
| 23 | 6***6 | Кронштейн крепления промежуточного вала верхний в сборе | |
| 24 | 2***8 | Болт | |
| 25 | 2***2 | Шайба диам 8 плоская | |
| 26 | 6***1 | Кронштейн крепления промежуточного вала нижний |
