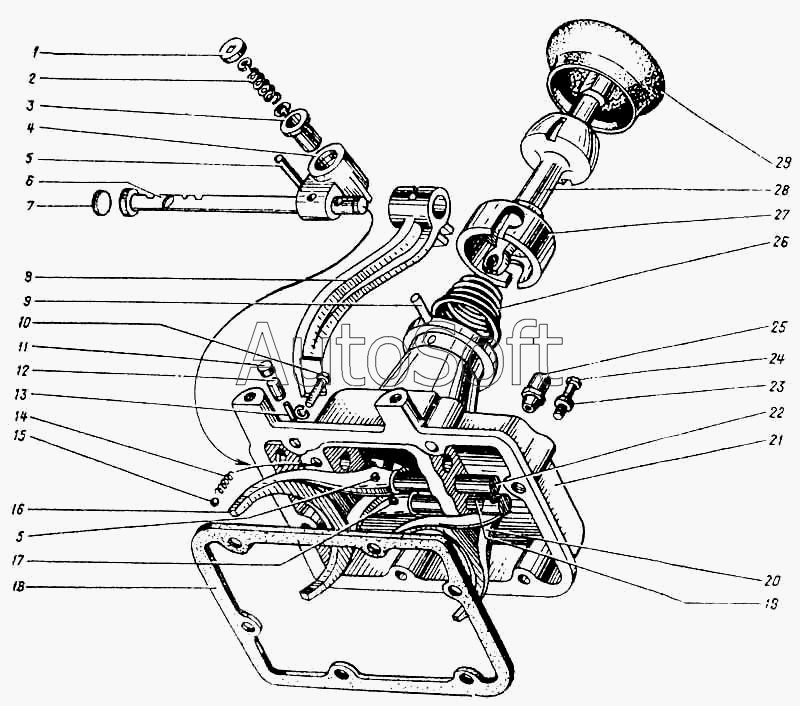

Каталог запасных частей к технике: ПАЗ-672М (1987). Механизм переключения передач
14
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
13
12
11
10
9
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 258948-П18 | 2***8 | Стопор вилки переключения 3-й и 4-й передач | |
| 52-1702094 | 5***4 | Головка штока заднего хода | |
| 1 | 5***9 | Стопор пружины предохранителя включения заднего хода | |
| 2 | 5***8 | Пружина предохранителя включения заднего хода | |
| 3 | 5***7 | Предохранитель включения заднего хода | |
| 4 | 5***1 | Головка штока заднего хода КПП | |
| 5 | 2***8 | Штифт диам 5х25 | |
| 6 | 5***Б | Шток переключения заднего хода | |
| 7 | 2***П | Заглушка 20 отверстий штоков верхней крышки КПП | |
| 8 | 5***2 | Вилка включения заднего хода | |
| 9 | 2***8 | Штифт диам 5х16 | |
| 10 | 2***П | Болт М10х25 крепления верхней крышки коробки передач | |
| 11 | 5***9 | Заглушка отверстия плунжеров штоков переключения | |
| 12 | 5***0 | Плунжер стопорный штоков переключения | |
| 13 | 5***5 | Стопорный палец штока 3-й и 4-й передач | |
| 14 | П***а | Пружина стопорного шарика | |
| 15 | 2***П | Шарик 9 фиксатора механизма переключения передач | |
| 16 | 5***1 | Вилка переключения 3-й и 4-й передач | |
| 17 | 5***1 | Головка штока переключения 1-й и 2-й передач | |
| 18 | 5***6 | Прокладка верхней крышки КПП | |
| 19 | 5***0 | Шток переключения 1-й и 2-й передачи | |
| 20 | 5***4 | Вилка переключения 1-й и 2-й передач | |
| 21 | 5***2 | Крышка верхняя коробки передач | |
| 22 | 5***1 | Шток переключения 3-й и 4-й передач | |
| 23 | 2***2 | Шайба пружинная диам 10 болта | |
| 24 | 2***П | Болт М10х45 крепления верхней крышки коробки передач | |
| 25 | 2***П | Сапун коробки передач | |
| 26 | 5***2 | Пружина рычага переключения | |
| 27 | 6***6 | Колпак верхней крышки | |
| 28 | 6***2 | Рычаг переключения в крышке КП | |
| 29 | 6***8 | Колпак защитный верхней крышки коробки передач |
