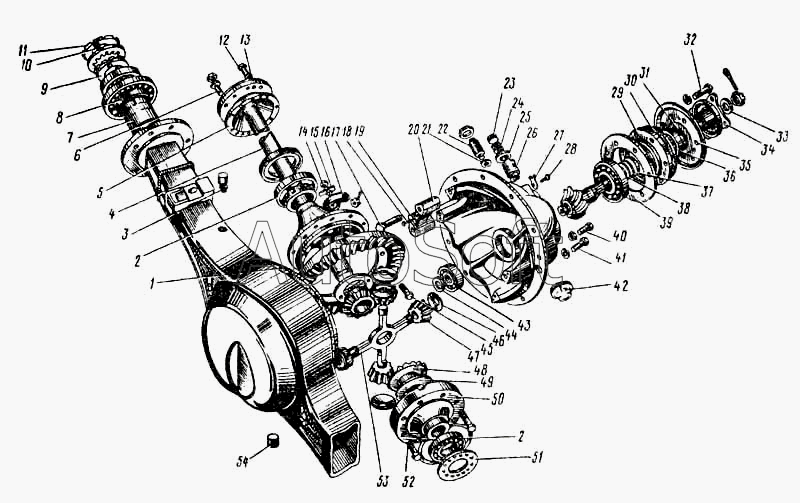

Каталог запасных частей к технике: ПАЗ-672М (1987). Задний мост, дифференциал и полуоси
19
30
29
28
27
26
25
24
23
22
21
20
31
18
17
16
15
14
13
12
11
10
9
8
43
54
53
52
51
50
49
48
47
46
45
44
7
42
41
40
39
38
37
36
35
34
33
32
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250612-П8 | 2***8 | Гайка М10 | |
| 252137-П2 | 2***2 | Шайба 12 пружинная | |
| 252137-П2 | 2***2 | Шайба 12 пружинная | |
| 252138-П2 | 2***2 | Шайба пружинная 0 14 | |
| 258039-П | 2***П | Шплинт диам 3х20 | |
| 258056-П | 2***П | Шплинт 4х40 | |
| 258267-П | 2***П | Проволока диам 1,2х550 шплинтовая к болтам коробки сателлитов | |
| 258288-П | 2***П | Шплинт-проволока диам 1,6х350 | |
| 292811-П | 2***П | Гайка М12х1,25 | |
| 292855-П8 | 2***8 | Ганка М14х1,5 | |
| 292958-П | 2***П | Гайка М24х1,5 | |
| 292977-П8 | 2***8 | Гайка М22х1,5 регулировочного винта ведомой шестерни | |
| 51-2402026 | 5***6 | Наружное кольцо заднего подшипника ведущей шестерни | |
| 51-2402027 | 5***7 | Внутреннее кольцо и ролики заднего подшипника ведущей шестерни | |
| 51-2403036-А | 5***А | Подшипник коробки сателлитов в сборе | |
| 51-2403037-А | 5***А | Кольцо наружное подшипника коробки сателлитов дифференциала | |
| 51-2403038-А | 5***А | Кольцо внутреннее подшипника коробки сателлитов дифференциала | |
| 53-2401015 | 5***5 | Крышка картера заднего моста | |
| 53-2402010 | 5***0 | Редуктор заднего моста в сборе | |
| 53-2402012-10 | 5***0 | Картер редуктора в сборе | |
| 53-2402013 | 5***3 | Картер редуктора заднего моста | |
| 53-2402017-Б | 5***Б | Шестерня ведущая в сборе с подшипниками | |
| 53-2402020-Б | 5***Б | Ведущая и ведомая шестерни главной пары заднего моста (комплект после притирки) | |
| 53-2402022 | 5***2 | Муфта с наружными кольцами подшипников ведущей шестерни главной пары | |
| 53-2402032 | 5***2 | Прокладка регулировочная подшипников ведущей шестерни (толщиной 0,15 мм) | |
| 53-2402033 | 5***3 | Прокладка регулировочная подшипников ведущей шестерни (толщиной 0,25 мм) | |
| 53-2402040 | 5***0 | Отражатель сальника ведущей шестерни | |
| 53-2402047 | 5***7 | Прокладка регулировочная муфты подшипников ведущей шестерни (толщиной 0,25 мм) | |
| 53-2402048 | 5***8 | Прокладка регулировочная муфты подшипников ведущей шестерни (толщиной 0,8 мм) | |
| 53-2402062 | 5***2 | Штифт установочный крышки подшипника дифференциала | |
| 53-2402078-10 | 5***0 | Винт регулировочный в сборе | |
| 53-2403010 | 5***0 | Дифференциал заднего моста в сборе | |
| 53-2403018 | 5***8 | Коробка сателлитов дифференциала заднего моста правая | |
| 53-2403019 | 5***9 | Коробка сателлитов дифференциала заднего моста левая | |
| 53А-2402115 | 5***5 | Пружина втулки | |
| 56-2402026 | 5***6 | Наружное кольцо переднего подшипника ведущей шестерни | |
| 56-2402026 | 5***6 | Наружное кольцо переднего подшипника ведущей шестерни | |
| 56-2402027 | 5***7 | Внутреннее кольцо и ролики переднего подшипника | |
| 672-2400011-В | 6***В | Задний мост с рессорами в сборе | |
| 672-2400012-В | 6***В | Мост задний с тормозами и ступицами в сборе | |
| 672-2401009 | 6***9 | Картер заднего моста в сборе с крышкой и усилителем | |
| 1 | 5***5 | Прокладка картера редуктора | |
| 2 | 5***А | Подшипник коробки сателлитов в сборе | |
| 3 | 2***П | Сапун заднего моста в сборе | |
| 4 | 5***0 | Полуось заднего моста | |
| 5 | 5***8 | Прокладка полуоси | |
| 6 | 2***8 | Шпилька М14х1,5х35 полуоси | |
| 7 | 6***1 | Картер заднего моста в сборе | |
| 8 | 5***1 | Гайка подшипника ступицы заднего колеса со штифтом | |
| 9 | 5***0 | Шайба стопорная гайки подшипника | |
| 10 | 2***П | Штифт диам 5х11 стопорной гайки подшипников | |
| 11 | 5***1 | Гайка подшипника ступицы заднего колеса наружная | |
| 12 | 2***8 | Болт М10х22 | |
| 13 | 2***8 | Ганка М10 | |
| 14 | 2***7 | Болт М8-6gх22 | |
| 15 | 5***3 | Шайба стопорная | |
| 16 | 5***2 | Маслоулавливатель | |
| 17 | 2***П | Болт М16х105 крышки подшипника дифференциала | |
| 18 | 2***П | Болт М8х14 крепления пластины стопорной гайки подшипника дифференциала | |
| 19 | 5***4 | Пластина стопорная гайки подшипника дифференциала | |
| 20 | 5***9 | Крышка подшипника дифференциала заднего моста | |
| 21 | 5***0 | Втулка упора ведомой шестерни главной пары | |
| 22 | 5***0 | Винт регулировочный упора ведомой шестерни главной пары | |
| 23 | 2***П | Пробка 1" маслоприемного отверстия | |
| 24 | 5***9 | Пружина картера редуктора | |
| 25 | 5***8 | Тарелка маслоприемной трубки картера редуктора | |
| 26 | 5***А | Трубка малсоприемная картера редуктора | |
| 27 | 5***7 | Пластина стопорная маслоприемной трубки | |
| 28 | 2***8 | Болт М6х18 крепления маслоприемной трубки картера редуктора | |
| 29 | 5***3 | Муфта | |
| 30 | 5***А | Прокладка муфты подшипника | |
| 31 | 5***Ч | Сальник ведущей шестерни в сборе | |
| 32 | 2***8 | Болт М12х45 крепления муфты подшипника ведущей шестерни | |
| 33 | 5***4 | Шайба специальная | |
| 34 | 5***0 | Фланец крепления карданного вала к ведущей шестерне в сборе | |
| 35 | 5***Б | Крышка передняя картера заднего моста в сборе | |
| 36 | 5***5 | Подшипник задний ведущей шестерни | |
| 37 | 5***9 | Кольцо распорное подшипников ведущей шестерни | |
| 38 | 5***1 | Прокладка регулировочная подшипников ведущей шестерни (толщиной 0,1 мм) | |
| 39 | 5***6 | Прокладка регулировочная муфты подшипников ведущей шестерни Шавкой пары (толщ иной 0,1мм) не более | |
| 40 | 2***8 | Болт | |
| 41 | 2***8 | Болт М12х1,25х38 крепления редуктора заднего моста | |
| 42 | 2***П | Пробка 2" контрольного отверстия | |
| 43 | 5***1 | Подшипник роликовый радиальным с короткими цилиндрическими роликами с безбортовым наружным кольцом и двумя вставными бортами (без сепаратора) | |
| 44 | 5***4 | Кольцо стопорное | |
| 45 | 2***П | Болт крепления ведомой шестерни главной пары | |
| 46 | 5***8 | Шайба опорная сателлита дифференциала | |
| 47 | 5***5 | Сателлит дифференциала заднего моста | |
| 48 | 5***0 | Шестерня полуоси заднего моста | |
| 49 | 5***0 | Шайба опорная шестерни полуоси заднего моста | |
| 50 | 5***6 | Коробка сателлитов дифференциала заднего моста в сборе | |
| 51 | 5***0 | Гайка подшипника дифференциала | |
| 52 | 5***4 | Болт коробки сателлитов | |
| 53 | 5***0 | Крестовина сателлитов дифференциала заднего моста | |
| 54 | А***7 | Пробки наливного и сливного отверстий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
