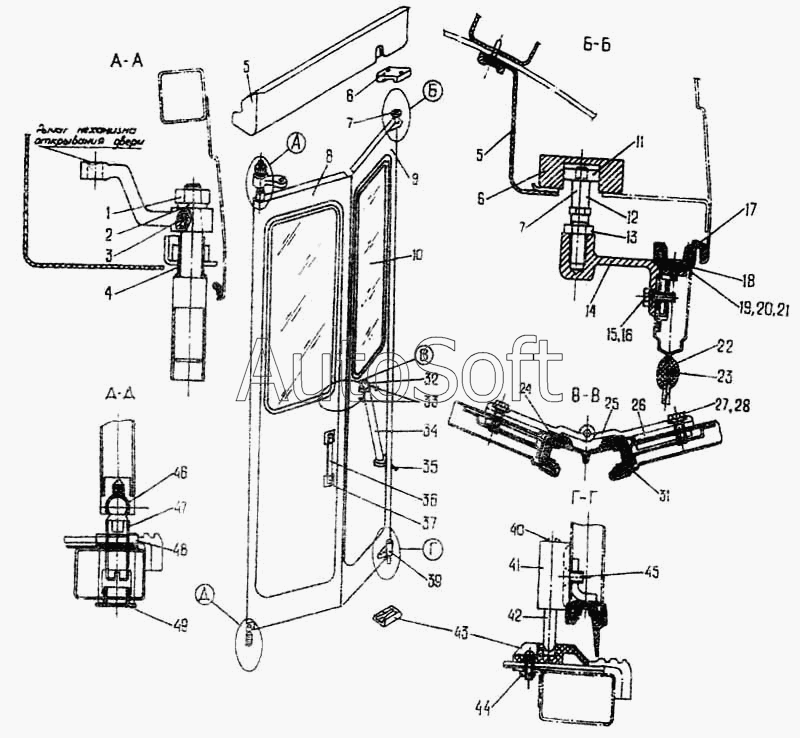

Каталог запасных частей к технике: ПАЗ-3205-110 (2005). Пассажирская дверь
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
31
32
34
34
35
36
37
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201418-П29 | 2***9 | Болт М6х16 | |
| 221613-П29 | 2***9 | Винт М6х35 | |
| 223064-П29 | 2***9 | Винт М6х14 | |
| 24-3575022 | 2***2 | Пружина | |
| 240818-П29 | 2***9 | Винт М4х12 крепления накладки упора | |
| 250508-П29 | 2***9 | Гайка М6 | |
| 252004-П29 | 2***9 | Шайба диаметром 6 | |
| 252004-П29 | 2***9 | Шайба диаметром 6 | |
| 252134-П29 | 2***9 | Шайба 6 | |
| 258053-П29 | 2***9 | Шплинт 4х25 | |
| 3205-3504140 | 3***0 | Палец 12х42 | |
| 3205-5402098-10 | 3***0 | Штапик крепления кожуха | |
| 3205-6100010-10 | 3***0 | Дверь пассажирская в сборе | |
| 3205-6102010-40 | 3***0 | Кожух направляющий ролика | |
| 3205-6106050 | 3***0 | Ролик направляющий в сборе | |
| 3205-6106160 | 3***0 | Буфер пассажирской двери | |
| 3205-6107178 | 3***8 | Уплотнитель проема пассажирской двери | |
| 3205-6107204 | 3***4 | Уплотнитель проема пассажирской двери нижний | |
| 3205-6107210 | 3***0 | Уплотнитель ведущей створки верхний | |
| 3205-6107214 | 3***4 | Уплотнитель ведомой створки нижний | |
| 3205-6107238 | 3***8 | Профиль крепления уплотнители ведомой створки горизонтальный верхний | |
| 3205-6107240 | 3***0 | Пластина | |
| 9У2.352.011 | 9***1 | Привод дверей ППДТС-1 | |
| 9У8.332.037 | 9***7 | Рычаг механизма открывания пассажирский двери | |
| МД05.000 | М***0 | Привод дверей | |
| 1 | 2***9 | Гайка М14 (верхняя опора) | |
| 2 | 2***9 | Шайба 6 | |
| 3 | 3***0 | Шпонка | |
| 4 | 6***8 | Втулка оси педали | |
| 5 | 3***0 | Кожух направляющий ролика | |
| 6 | 3***6 | Упор направляющего ролика двери | |
| 7 | 3***8 | Ролик направляющий с кронштейном | |
| 8 | 3***0 | Створка пассажирской двери ведущая | |
| 9 | 3***2 | Створка пассажирской двери ведомая | |
| 10 | 3***0 | Стекло пассажирской двери | |
| 11 | 8***0 | Подшипник ГОСТ 7242-81 | |
| 12 | 3***4 | Ось направляющего ролика | |
| 13 | 2***9 | Гайка М16 | |
| 14 | 3***2 | Кронштейн оси направляющего ролика | |
| 15 | 2***9 | Болт М8х6gx25 | |
| 16 | 2***9 | Шайба 8 | |
| 17 | 3***2 | Уплотнитель ведомой створки верхний | |
| 18 | 3***6 | Профиль крепления уплотнителя горизонтальный | |
| 19 | 2***9 | Винт М6х14 крепления панели спинки нижний | |
| 20 | 2***9 | Шайба 6 | |
| 21 | 2***9 | Шайба диаметром 6 | |
| 22 | 3***2 | Уплотнитель стекла | |
| 23 | 3***4 | Замок уплотнителя стекла | |
| 24 | 3***0 | Уплотнитель ведущей створки вертикальный | |
| 25 | 3***0 | Петля пассажирской двери | |
| 26 | 3***6 | Прокладка средней петли | |
| 27 | 2***9 | Болт М6х20 | |
| 28 | 2***9 | Шайба 6 | |
| 30 | 3***6 | Уплотнитель пассажирской двери вертикальный | |
| 31 | 3***0 | Профиль крепления уплотнителя | |
| 32 | 3***2 | Кронштейн поручня | |
| 34 | 2***9 | Винт М6-6gх18 ОСТ 37.001.125-81 | |
| 34 | 2***9 | Винт М4х18 | |
| 35 | 3***6 | Поручень | |
| 36 | 6***6 | Аварийная ручка двери в сборе | |
| 37 | 6***1 | Наконечник | |
| 39 | 3***0 | Фиксатор | |
| 40 | 3***6 | Пробка фиксатора | |
| 41 | 3***2 | Корпус фиксатора | |
| 42 | 3***4 | Ось фиксатора | |
| 43 | 3***2 | Упор фиксатора створки пассажирской двери | |
| 44 | 2***9 | Винт М6х18 | |
| 45 | 2***9 | Винт М8х18 | |
| 46 | 3***4 | Втулка опоры | |
| 47 | 3***0 | Опора пассажирской двери нижняя | |
| 48 | 2***9 | Гайка М20 (нижняя опора) | |
| 49 | 3***4 | Пробка опоры |
