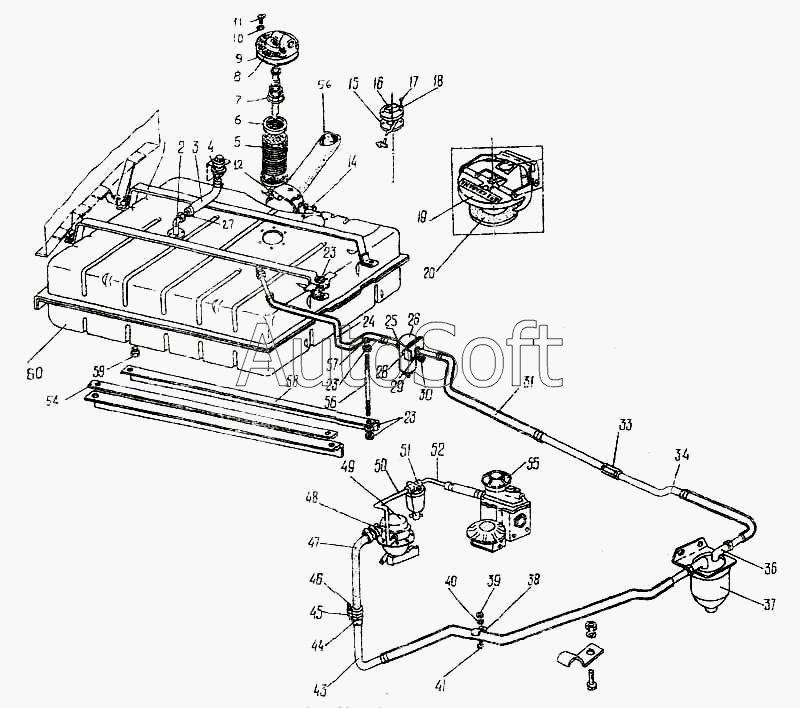

Каталог запасных частей к технике: ПАЗ-3205-110 (2005). Система питания
43
26
27
28
29
30
31
33
34
37
38
39
40
41
25
44
45
46
47
50
52
54
56
57
58
59
60
61
2
20
1
1
1
3
4
5
7
8
9
10
11
17
18
19
23
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201501-П29 | 2***9 | Болт М10х35 крепления отстойника | |
| 224598-П29 | 2***9 | Винт М5х0,8х14 крепления ручки | |
| 251088-П29 | 2***9 | Гайка М5 | |
| 252135-П29 | 2***9 | Шайба 8 | |
| 252136-П29 | 2***9 | Шайба 10 пружинная | |
| 288000-П8 | 2***8 | Хомутик 16 | |
| 293196-П | 2***П | Шайба диам 5,75 уплотнительная | |
| 66-1104040 | 6***0 | Фланец | |
| 66-71-1104012 | 6***2 | Трубка приемная топливопровода с фильтром в сборе | |
| 672-1013100 | 6***0 | Шланг радиатора выпускной нижний | |
| 1 | 2***9 | Шплинт 2х16 | |
| 1 | 2***9 | Палец 6х42 | |
| 1 | 3***0 | Стяжка бака топливного | |
| 2 | 3***1 | Клапан топливного бака со штуцером | |
| 3 | 3***5 | Шланг от бака к клапану | |
| 4 | 6***1 | Клапан топливного бака в сборе | |
| 5 | 2***8 | Сетка фильтра | |
| 7 | 6***3 | Пружина | |
| 8 | 6***2 | Трубка приемная топливопровода с фильтром в сборе | |
| 9 | 1***2 | Прокладка датчика указателя уровня бензина | |
| 10 | 2***П | Шайба диам 5,75 уплотнительная | |
| 11 | 2***9 | Винт М5х0,8х14 крепления ручки | |
| 17 | 2***9 | Винт М5х20 | |
| 18 | 2***П | Шайба диам 5,75 уплотнительная | |
| 19 | 6***0 | Пробка бака в сборе | |
| 20 | 6***5 | Прокладка пробки | |
| 23 | 2***9 | Гайка М12 | |
| 24 | 3***5 | Трубка от топливного бака к клапану электромагнитному | |
| 25 | 3***1 | Штуцер электромагнитного клапана | |
| 26 | Э***2 | Клапан электромагнитный | |
| 27 | 3***0 | Трубка от бака к клапану | |
| 28 | 2***9 | Болт М8х6gx25 | |
| 29 | 2***9 | Шайба 8 | |
| 30 | 2***9 | Гайка М8 | |
| 31 | 3***8 | Трубка от клапана к муфте (455523034) | |
| 33 | 6***4 | Муфта соединительная | |
| 34 | 3***0 | Трубка от муфты к отстойнику | |
| 37 | 3***0 | Отстойник топливный | |
| 38 | 6***8 | Скоба провода | |
| 39 | 2***9 | Гайка М6 | |
| 40 | 2***9 | Шайба 6 | |
| 41 | 2***9 | Болт М6х16 | |
| 43 | 3***5 | Трубка от отстойника к топливному шлангу | |
| 44 | 6***4 | Лента стяжная шланга радиатора | |
| 45 | 6***9 | Пряжка хомутика | |
| 46 | 2***9 | Шплинт 5,4х22,4 | |
| 47 | 6***0 | Шланг к топливному насосу | |
| 50 | 3***0 | Трубка от топливного насоса к фильтру | |
| 52 | 2***0 | Трубка от фильтра тонкой очистки к карбюратору | |
| 54 | 3***5 | Прокладка | |
| 56 | 3***0 | Хомут крепления бака топливного | |
| 57 | 2***9 | Шайба 6 | |
| 58 | 3***0 | Балка крепления бака топливного | |
| 59 | 4***0 | Пробка сливная | |
| 60 | 4***2 | Бак топливный в сборе | |
| 61 | 4***0 | Труба выдвижная в сборе |
