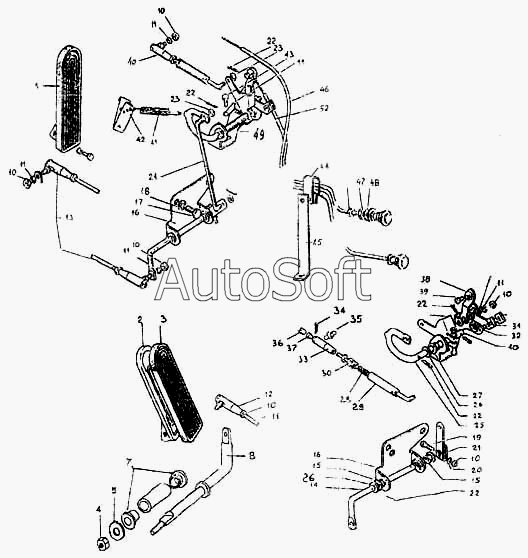

Каталог запасных частей к технике: ПАЗ-3205-110 (2005). Управление акселератором
38
22
22
22
22
23
23
24
26
26
29
30
32
33
34
34
35
36
37
21
39
40
40
41
42
43
46
47
48
49
52
10
10
10
10
10
10
1
2
3
4
5
7
8
11
11
11
11
11
11
12
12
13
13
14
15
15
15
16
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-1712155 | 2***5 | Наконечник в сборе | |
| 21-1712156 | 2***6 | Наконечник | |
| 252134-П29 | 2***9 | Шайба 6 | |
| 252154-П29 | 2***9 | Шайба 6 | |
| 3205-1108079-10 | 3***0 | Тяга рычага в сборе | |
| 3205-1108166-10 | 3***0 | Валик промежуточный а сборе | |
| 1 | 3***0 | Педаль акселератора с накладкой в сборе | |
| 2 | 3***0 | Педаль акселератора в сборе | |
| 3 | 3***8 | Накладка педали акселератора | |
| 4 | 2***9 | Гайка М10 | |
| 5 | 2***9 | Шайба 10 | |
| 6 | 2***0 | Шайба 10 | |
| 7 | 3***1 | Втулка валика акселератора | |
| 8 | 3***0 | Валик педали акселератора | |
| 10 | 2***9 | Гайка М6 | |
| 11 | 2***9 | Шайба 6 | |
| 12 | 2***4 | Наконечник в сборе | |
| 13 | 3***0 | Тяга рычага в сборе | |
| 14 | 3***0 | Валик промежуточный | |
| 15 | 2***Б | Втулка | |
| 16 | 3***2 | Кронштейн валика | |
| 17 | 2***9 | Болт М12х20 | |
| 17 | 2***0 | Болт М12х28 | |
| 18 | 2***9 | Шайба 6 | |
| 18 | 2***2 | Шайба пружинная диам 12 | |
| 19 | 2***9 | Болт М6хЗ0 | |
| 19 | 2***9 | Шайба 10 | |
| 20 | 2***9 | Шайба диам 6 пружинная | |
| 21 | 6***0 | Рычаг нижнего валика акселератора | |
| 22 | 2***9 | Шплинт 2х12 | |
| 23 | 2***9 | Шайба диаметром 6 | |
| 24 | 6***7 | Тяга рычага валика акселератора | |
| 26 | 2***9 | Шайба диаметром 11 | |
| 28 | 5***2 | Пружина | |
| 29 | 5***4 | Тяга | |
| 30 | 5***3 | Гайка специальная | |
| 31 | 1***9 | Кронштейн в сборе | |
| 32 | 2***9 | Винт М5х0,8х14 крепления ручки | |
| 33 | 2***6 | Наконечник | |
| 34 | 2***П | Шплинт диам 1,5х20 | |
| 35 | 2***А | Палец шаровой | |
| 36 | 2***В | Пробка | |
| 37 | 7***2 | Сухарь | |
| 38 | 1***2 | Рычаг в сборе | |
| 39 | 2***9 | Винт М5х8 | |
| 40 | 5***8 | Тяга рычага дросселя в сборе | |
| 41 | 5***5 | Пружина акселератора (норма упаковки 1 т. шт., 21 кг.) | |
| 42 | 1***Б | Кронштейн пружины акселератора | |
| 43 | 2***9 | Болт М6х20 | |
| 44 | 6***8 | Хомут держателя тяг воздушной заслонки и ручного управления акселератором | |
| 45 | 6***4 | Держатель тяг воздушной заслонки и ручного управления акселератором | |
| 46 | 3***0 | Тяга воздушной заслонки в сборе | |
| 47 | 2***9 | Гайка М12 | |
| 48 | 2***9 | Шайба 12 | |
| 49 | 2***9 | Шайба 12 | |
| 49 | 6***9 | Валик акселератора в сборе с кронштейном | |
| 52 | 3***0 | Тяга ручного управления акселератором |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
