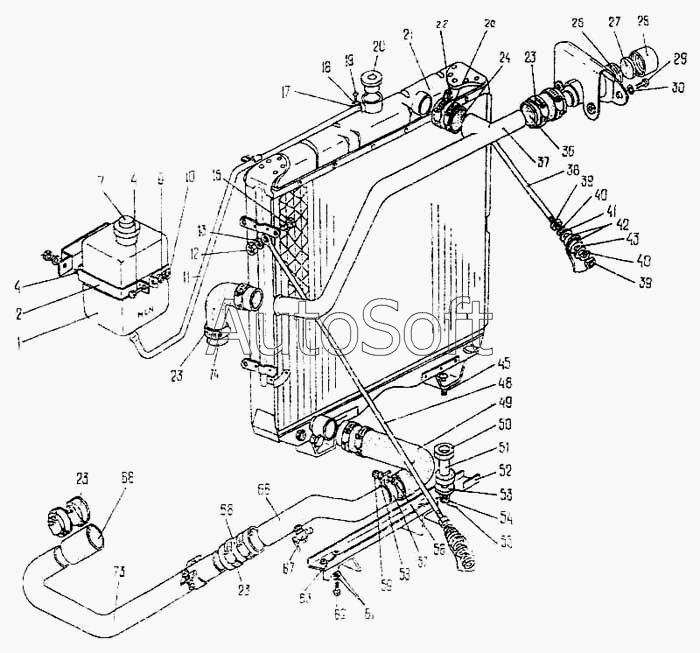

Каталог запасных частей к технике: ПАЗ-3205-110 (2005). Радиатор
51
27
28
29
30
36
37
38
39
39
40
40
42
43
45
48
49
50
26
52
53
54
55
61
62
63
66
67
68
73
74
7
1
2
4
4
9
10
11
12
13
15
17
18
19
20
20
21
22
23
23
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-1002199 | 2***9 | Штуцер переходный | |
| 201456-П29 | 2***9 | Болт М8х20 | |
| 250508-П29 | 2***9 | Гайка М6 | |
| 250510-П29 | 2***9 | Гайка М8 | |
| 258001-П | 2***П | Шплинт диам 1,5х12 | |
| 3205-1303031 | 3***1 | Скоба | |
| 53-1305031-01 | 5***1 | Кронштейн тяги управления левый | |
| 53А-1305012 | 5***2 | Тяга управления сливным краником правая | |
| 53А-1305013 | 5***3 | Тяга управления сливным краником левая | |
| 66-1305030-02 | 6***2 | Кронштейн тяги управления правый | |
| ПС7-1-0 | П***0 | Краник сливной на блоке цилиндров | |
| Хомут червячный Ф 40-55 (фирма АВА) | Х***) | Хомут червячный Ф 40-55 (фирма АВА) | |
| 1 | 2***4 | Бачок расширительный | |
| 2 | 3***2 | Хомут | |
| 4 | 2***9 | Болт М6х16 | |
| 7 | 2***5 | Пробка расширительного бачка | |
| 9 | 2***9 | Шайба 6 | |
| 10 | 2***9 | Гайка М6 | |
| 11 | 3***0 | Шланг | |
| 12 | 2***9 | Гайка М8 | |
| 13 | 2***9 | Шайба 8 | |
| 15 | 2***9 | Болт М8х20 | |
| 17 | 2***9 | Хомутик | |
| 18 | 2***3 | Гайка М5 | |
| 19 | 2***9 | Винт М5х30 | |
| 20 | 2***0 | Пробка радиатора | |
| 21 | 6***6 | Радиатор системы охлаждения | |
| 22 | Т***2 | Датчик контрольной лампы перегрева охлаждающей жидкости | |
| 23 | Х***} | Хомут червячный Ф 40-55 (фирма Пирит} | |
| 24 | 6***0 | Шланг радиатора | |
| 26 | 3***0 | Наливная горловина радиатора | |
| 27 | 6***0 | Уплотнитель пробки | |
| 28 | 6***1 | Пробка наливного патрубка радиатора с уплотнением | |
| 29 | 2***9 | Винт М6х14 крепления панели спинки нижний | |
| 30 | 2***9 | Шайба 6 | |
| 36 | 3***3 | Шланг подводящий боковой от наливной горловины к подводящей трубе | |
| 37 | 3***2 | Труба радиатора подводящая | |
| 38 | 3***4 | Тяга радиатора правая | |
| 39 | 2***9 | Гайка М10 | |
| 40 | 2***9 | Шайба 6 | |
| 42 | 6***4 | Прокладка | |
| 43 | 2***5 | Втулка распорная | |
| 45 | 2***9 | Болт М10х42 | |
| 48 | 3***5 | Тяга радиатора левая | |
| 49 | 5***5 | Шланг соединительный | |
| 50 | 6***5 | Подушка подвески радиатора | |
| 51 | 2***8 | Втулка болта крепления радиатора | |
| 52 | 3***0 | Балка крепления радиатора | |
| 53 | 6***3 | Шайба | |
| 54 | 2***9 | Гайка М10 | |
| 55 | 2***9 | Шплинт 3,2х20 | |
| 61 | 2***9 | Шайба 10 | |
| 62 | 2***9 | Болт М10х20 | |
| 63 | 2***9 | Шайба 10 пружинная | |
| 66 | 3***1 | Труба радиатора отводящая правая | |
| 67 | 5***0 | Краник сливной трубы радиатора в сборе | |
| 68 | 3***5 | Шланг соединительный | |
| 69 | 6***0 | Хомут крепления отводящей трубы радиатора | |
| 70 | 2***9 | Болт М6х20 | |
| 73 | 3***0 | Труба радиатора отводящая левая | |
| 74 | 3***0 | Муфта соединительная от подводящей трубы к двигателю |
