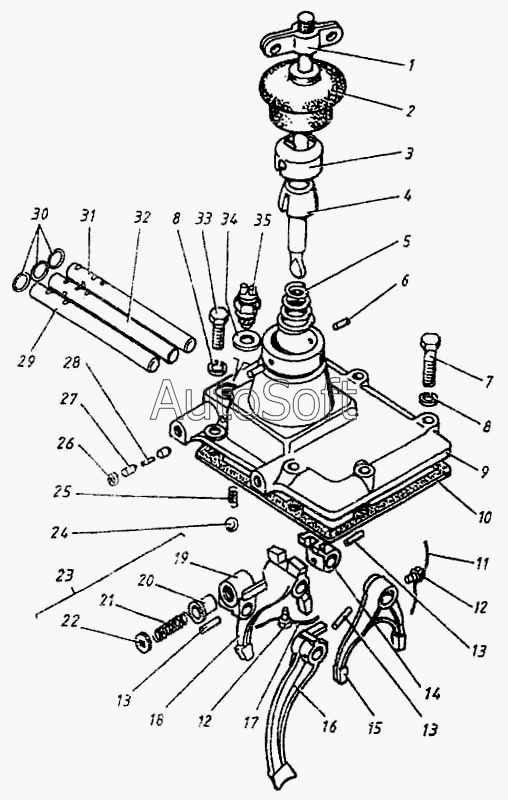

Каталог запасных частей к технике: ПАЗ-3205-110 (2005). Механизм переключения передач
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
9
2
3
4
5
6
7
8
8
10
11
12
12
13
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3307-1702010 | 3***0 | Крышка верхняя в сборе | |
| 71-1702128 | 7***8 | Колпак защитный верхней крышки коробки передач | |
| 2 | 5***1 | Колпак верхней крышки коробки передач | |
| 3 | 6***6 | Колпак верхней крышки | |
| 4 | 6***2 | Рычаг переключения в крышке КП | |
| 5 | 5***2 | Пружина рычага переключения | |
| 6 | 2***П | Штифт 6х20 установочного рычага переключения передач | |
| 7 | 2***8 | Болт М10х45 переключения верхней крышки КПП | |
| 8 | 2***2 | Шайба 10 пружинная | |
| 9 | 3***5 | Крышка верхняя | |
| 10 | 5***6 | Прокладка верхней крышки КПП | |
| 11 | 2***П | Шплинт-проволока 1,2-150 стопорного винта вилки включения 1-ой и 2-ой передач | |
| 12 | 2***П | Винт М10х1х17,5 вилок включения 1:4 передач КПП | |
| 13 | 2***8 | Штифт диам 5х25 | |
| 14 | 5***1 | Головка штока переключения 1-й и 2-й передач | |
| 15 | 5***2 | Вилка переключения 1-й и 2-й передач | |
| 16 | 3***2 | Вилка включения заднего хода | |
| 17 | 2***П | Шплинт-проволока 1,2х175 | |
| 18 | 5***2 | Вилка переключения 3-й и 4-й передач | |
| 19 | 5***5 | Головка штока включения заднего хода | |
| 20 | 5***7 | Предохранитель включения заднего хода | |
| 21 | 5***8 | Пружина предохранителя включения заднего хода | |
| 22 | 5***9 | Стопор пружины предохранителя включения заднего хода | |
| 23 | 5***4 | Головка штока заднего хода | |
| 24 | 2***П | Шарик Б9-525-100-25 | |
| 25 | А***4 | Пружина стопорного шарика механизма переключения передач | |
| 26 | 5***1 | Заглушка отверстия плунжеров штока переключения | |
| 27 | 5***0 | Плунжер стопорный штоков переключения | |
| 28 | 5***5 | Стопорный палец штока 3-й и 4-й передач | |
| 29 | 5***Б | Шток переключения заднего хода | |
| 30 | 2***9 | Заглушка 20 | |
| 31 | 5***0 | Шток переключения 1-й и 2-й передачи | |
| 32 | 5***1 | Шток переключения 3-й и 4-й передач | |
| 33 | 2***9 | Болт М10х25 | |
| 34 | 2***Б | Выключатель света заднего хода | |
| 35 | В***Т | Включатель света заднего хода |
