| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250514-П29 | 2***9 | Гайка М12 | |
| 252137-П29 | 2***9 | Шайба 6 | |
| 252157-П29 | 2***9 | Шайба 12 | |
| 290487-П8 | 2***8 | Болт М6х12 | |
| 296780-П10 | 2***0 | Клапан предохранительный крестовины кардана | |
| 4301-2201092-10 | 4***0 | Вкладыш центрирующий | |
| 51-2201039 | 5***9 | Пластина стопорная болтов крышки подшипника кардана | |
| 51-4913-А | 5***А | Фланец кардана | |
| 51-4930 | 5***0 | Крышка подшипника | |
| 53-2202017 | 5***7 | Вилка скользящая со втулкой в сборе (комплект) | |
| 53А-2201025-03 | 5***3 | Крестовина кардана с сальниками и подшипниками | |
| 53А-2201026-01 | 5***1 | Крестовина кардана в сборе с сальниками | |
| 53А-2201030 | 5***0 | Крестовина кардана | |
| 53А-2201031 | 5***1 | Уплотнение торцовое подшипника в сборе с сальниками | |
| 53А-2201122-01 | 5***1 | Кольцо уплотнительное | |
| 53А-2202033-01 | 5***1 | Подшипник игольчатый 804704-К5 | |
| 672-2200011 | 6***1 | Валы карданные (комплект) | |
| 672-2200011-01 | 6***1 | Передача карданная трансмиссии (комплект) | |

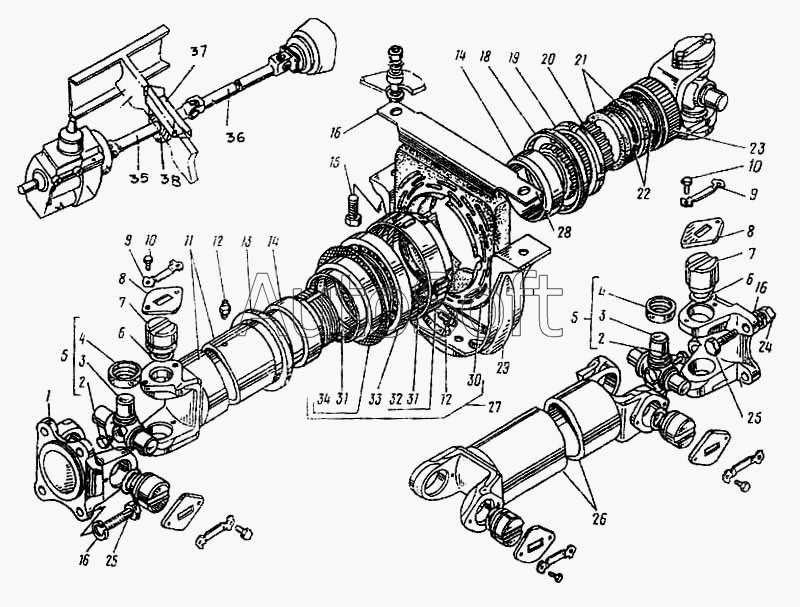

| 1 | 5***А | Фланец кардана | |
| 2 | 2***0 | Клапан предохранительный крестовины кардана | |
| 3 | 5***0 | Крестовина кардана | |
| 4 | 5***1 | Уплотнение торцовое подшипника в сборе с сальниками | |
| 5 | 5***1 | Крестовина кардана в сборе с сальниками | |
| 6 | 5***1 | Кольцо уплотнительное | |
| 7 | 5***1 | Подшипник игольчатый 804704-К5 | |
| 7 | 5***1 | Подшипник игольчатый 804704-К5 | |
| 8 | 5***0 | Крышка подшипника | |
| 9 | 5***9 | Пластина стопорная болтов крышки подшипника кардана | |
| 10 | 2***8 | Болт М6х12 | |
| 11 | 6***5 | Вал промежуточный | |
| 12 | 2***8 | Пресс-масленка прямая М6 | |
| 13 | 5***9 | Отражатель сальника опоры передний | |
| 14 | 5***1 | Втулка распорная подшипника промежуточной опоры | |
| 15 | 2***9 | Болт М12х45 | |
| 16 | 2***9 | Шайба 6 | |
| 18 | 5***1 | Отражатель сальника опоры промежуточного вала задний | |
| 19 | 5***1 | Гайка распорной втулки подшипника опоры промежуточного вала | |
| 20 | 5***8 | Вилка скользящая | |
| 21 | 5***5 | Кольцо уплотнительное сальника скользящей вилки | |
| 22 | 5***9 | Отражательная шайба сальника скользящей вилки | |
| 23 | 5***7 | Обойма сальника скользящей вилки карданного вала | |
| 24 | 2***9 | Гайка М12х1,25 | |
| 25 | 2***9 | Болт М12х1,25х32 | |
| 26 | 5***5 | Вал карданный в сборе (сварка) | |
| 27 | 5***1 | Опора промежуточного вала | |
| 28 | 5***2 | Кронштейн опоры | |
| 29 | 5***6 | Накладка кронштейна опоры | |
| 30 | 5***1 | Подушка | |
| 31 | 5***7 | Кольцо уплотнительное сальника | |
| 32 | 5***8 | Крышка подшипника опоры задняя в сборе | |
| 33 | 6***4 | Подшипник | |
| 34 | 5***7 | Крышка подшипника опоры передняя в сборе | |
| 35 | 6***1 | Вал карданный промежуточный в сборе (33115114) | |
| 36 | 5***1 | Вал карданный в сборе | |
| 40 | 3***2 | Подушка крепления промежуточной опоры нижняя | |
| 41 | 3***4 | Втулка распорная | |
| 42 | 3***0 | Подушка крепления промежуточной опоры верхняя | |
| 43 | 2***9 | Шайба 12 |
