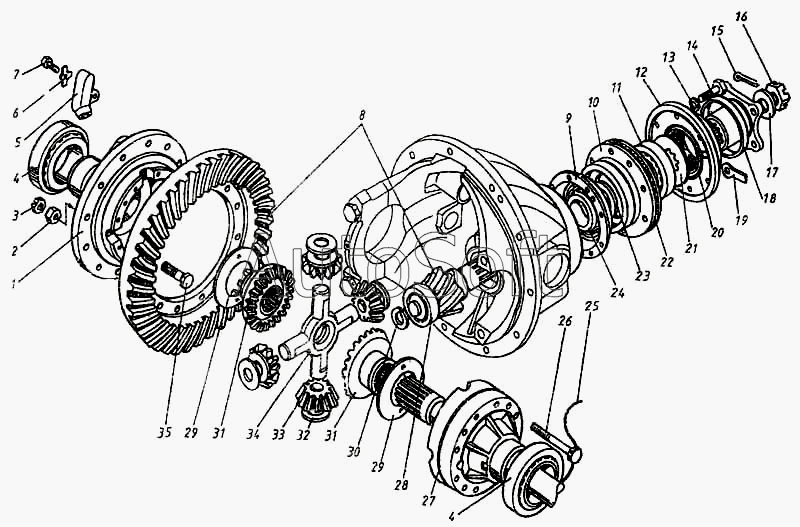

Каталог запасных частей к технике: ПАЗ-3205-110 (2005). Дифференциал заднего моста
1
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53-12-2402165 | 5***5 | Шестерня ведущая и ведомая (комплект) | |
| 53-2402010-11 | 5***1 | Редуктор заднего моста | |
| 53-2402047 | 5***7 | Прокладка регулировочная муфты подшипников ведущей шестерни (толщиной 0,25 мм) | |
| 53-2402048 | 5***8 | Прокладка регулировочная муфты подшипников ведущей шестерни (толщиной 0,8 мм) | |
| 53-2402050-Б | 5***Б | Крышка картера заднего моста передняя с сальником в сборе | |
| 53-2403010 | 5***0 | Дифференциал заднего моста в сборе | |
| 53-2403014-04 | 5***4 | Дифференциал заднего моста (комплект) | |
| 53-2403130-02 | 5***2 | Коробка сателлитов дифференциала с болтами (комплект) | |
| 53А-2402171 | 5***1 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,14 мм | |
| 53А-2402172 | 5***2 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,18 мм | |
| 53А-2402173 | 5***3 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,22 мм | |
| 53А-2402174 | 5***4 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,26 мм | |
| 53А-2402175 | 5***5 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,30 мм | |
| 53А-2402176 | 5***6 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,34 мм | |
| 53А-2402177 | 5***7 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,38 мм | |
| 53А-2402178 | 5***8 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,42 мм | |
| 53А-2402179 | 5***9 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,46 мм | |
| 53А-2402180 | 5***0 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,50 мм | |
| 53А-2402181 | 5***1 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,54 мм | |
| 53А-2402182 | 5***2 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,58 мм | |
| 53А-2402183 | 5***3 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,62 мм | |
| 53А-2402185 | 5***5 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,70 мм | |
| 53А-2402186 | 5***6 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,74 мм | |
| 53А-2402187 | 5***7 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,78 мм | |
| 53А-2402188 | 5***8 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,82 мм | |
| 53А-2402189 | 5***9 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,86 мм | |
| 53А-2402190 | 5***0 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,90 мм | |
| 53А-2402191 | 5***1 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,94 мм | |
| 1 | 5***9 | Коробка сателлитов дифференциала заднего моста левая | |
| 3 | 2***П | Гайка М12х1,25 | |
| 4 | У***А | Полтинник | |
| 5 | 5***2 | Маслоулавливатель | |
| 6 | 5***3 | Шайба стопорная | |
| 7 | 2***7 | Болт М8-6gх22 | |
| 8 | 5***0 | Шестерня ведущая и ведомая главной пары заднего моста (комплект) | |
| 9 | 5***6 | Прокладка регулировочная муфты подшипников ведущей шестерни Шавкой пары (толщ иной 0,1мм) не более | |
| 10 | 5***3 | Муфта | |
| 11 | 2***У | Подшипник в сборе ГОСТ 520-71 | |
| 12 | 5***Б | Крышка передняя картера заднего моста в сборе | |
| 13 | 2***2 | Шайба 12 пружинная | |
| 14 | 2***8 | Болт М12х45 крепления муфты подшипника ведущей шестерни | |
| 15 | 2***П | Шплинт 4х40 | |
| 16 | 2***9 | Гайка М24-1,5 | |
| 17 | 5***4 | Шайба специальная | |
| 18 | 5***0 | Фланец крепления карданного вала к ведущей шестерне в сборе | |
| 19 | 5***7 | Пластина стопорная маслоприемной трубки | |
| 20 | 5***4 | Манжета ведущей шестерни заднего моста | |
| 21 | 5***В | Кольцо масло отгонное | |
| 22 | 5***А | Прокладка муфты подшипника | |
| 23 | 5***0 | Кольцо регулировочное подшипников ведущей шестерни толщиной 12,10 мм | |
| 24 | 2***1 | Подшипник задний ведущей шестерни главной передачи | |
| 25 | 2***П | Шплинт-проволока 1,2х550 | |
| 26 | 5***2 | Болт коробки саттелитов дифференциала заднего моста | |
| 27 | 5***8 | Коробка сателлитов дифференциала заднего моста правая | |
| 28 | 2***М | Подшипник роликовый цилиндрический ведущей шестерни в сборе | |
| 29 | 5***0 | Шайба опорная шестерни полуоси заднего моста | |
| 30 | 5***4 | Кольцо стопорное | |
| 31 | 5***0 | Шестерня полуоси заднего моста | |
| 32 | 5***8 | Шайба опорная сателлита дифференциала | |
| 33 | 5***5 | Сателлит дифференциала заднего моста | |
| 34 | 5***0 | Крестовина сателлитов дифференциала заднего моста | |
| 35 | 5***2 | Болт М12х1,25х38 ведомой шестеренки |
