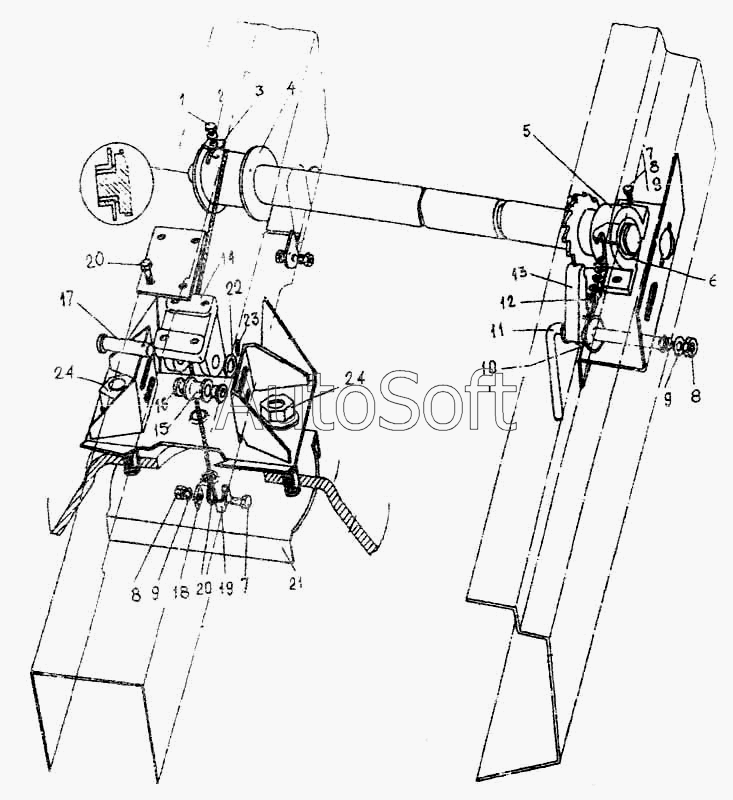

Каталог запасных частей к технике: ПАЗ-3205-110 (2005). Запасное колесо и его установка
12
24
24
23
22
21
20
20
19
18
17
16
15
14
13
11
9
9
9
8
8
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201452-П29 | 2***9 | Болт М8х12 | |
| 252005-П29 | 2***9 | Шайба 8 | |
| 1 | 2***9 | Болт М6х16 | |
| 2 | 2***9 | Шайба 6 | |
| 3 | 6***8 | Колодка крепления троса | |
| 4 | 3***0 | Барабан лебедки с трубой и храповиком | |
| 5 | 3***4 | Опора лебедки | |
| 6 | 3***1 | Втулка опоры | |
| 7 | 2***9 | Болт М8х6gx25 | |
| 8 | 2***9 | Гайка М8 | |
| 9 | 2***9 | Шайба 8 | |
| 11 | 3***6 | Ручка поворота собачки | |
| 12 | 6***А | Пружина собачки | |
| 13 | 3***0 | Собачка храповика | |
| 14 | 3***8 | Корпус крепления направляющего ролика | |
| 15 | 2***0 | Ролик троса | |
| 16 | 3***8 | Втулка ролика | |
| 17 | 2***9 | Палец 10х50 | |
| 18 | 6***0 | Пластина троса | |
| 19 | 6***8 | Колодка крепления троса | |
| 20 | 3***0 | Трос лебедки | |
| 21 | 6***0 | Пластина крепления запасного колеса | |
| 22 | 3***2 | Шайба | |
| 23 | 2***9 | Шплинт 3,2х20 | |
| 24 | 2***9 | Гайка крепления переднего колеса (правая резьба, норма упаковки 0,2 т. шт., 30 кг) |
