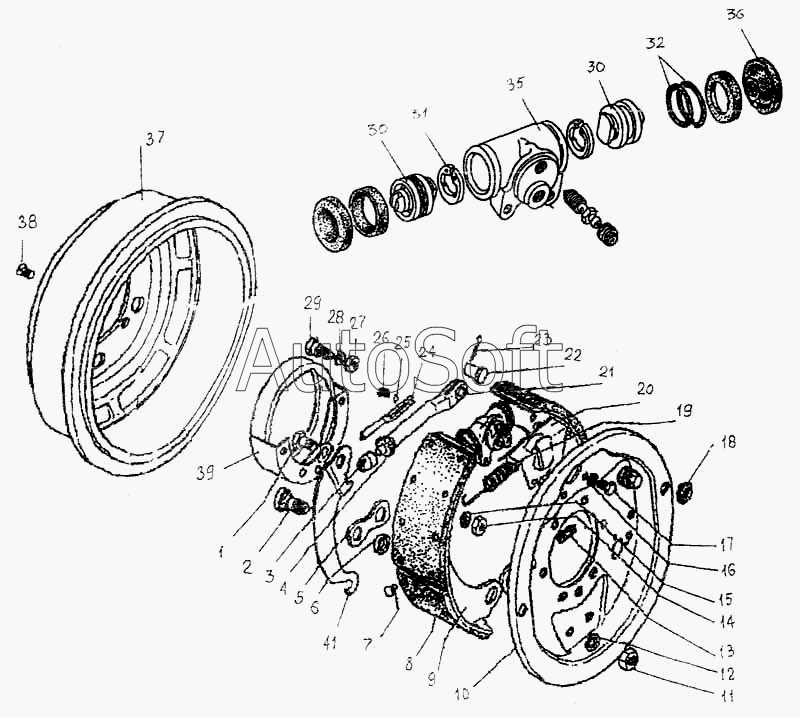

Каталог запасных частей к технике: ПАЗ-3205-110 (2005). Тормоза задние
21
9
10
11
12
14
14
15
16
17
18
19
20
8
22
23
24
26
30
30
31
32
35
36
37
41
1
2
3
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-3501043 | 1***3 | Колпачок перепускного клапана | |
| 201453-П29 | 2***9 | Болт М8х14 | |
| 252134-П29 | 2***9 | Шайба 6 | |
| 252135-П29 | 2***9 | Шайба 8 | |
| 252139-П29 | 2***9 | Шайба 16 | |
| 293480-П29 | 2***9 | Шайба 18,5 | |
| 3205-3501040-10 | 3***0 | Цилиндр колесного тормоза | |
| 3205-3501059 | 3***9 | Прокладка | |
| 3205-3502008 | 3***8 | Тормоз задний правый с тросом в сборе | |
| 3205-3502009 | 3***9 | Тормоз задний левый с тросом в сборе | |
| 3307-3502095 | 3***5 | Колодка заднего тормоза в сборе | |
| 3307-3508158 | 3***8 | Винт регулировочный | |
| 33078-3502012 | 3***2 | Щит тормоза правый | |
| 33078-3502074 | 3***4 | Заглушка | |
| 33078-3503152 | 3***2 | Рычаг привода правый | |
| 33078-3508180-03 | 3***3 | Трос задний правый | |
| 33078-3508181-03 | 3***3 | Трос задний левый | |
| 469-3502046 | 4***6 | Колпачок перепускного клапана | |
| 1 | 2***1 | Болт М12х33 | |
| 2 | 4***8 | Палец опорный | |
| 3 | 4***2 | Втулка опорная | |
| 5 | 4***0 | Пластина опорных пальцев колодок | |
| 6 | 4***1 | Втулка | |
| 7 | 2***П | Заклепка 5х10 | |
| 8 | 5***1 | Накладка тормозная переднего тормоза | |
| 9 | 3***0 | Колодка тормозная в сборе | |
| 10 | 3***3 | Щит тормоза левый | |
| 11 | 2***9 | Гайка М16х1,5 | |
| 12 | 2***2 | Шайба 12 | |
| 14 | 2***9 | Гайка М12х1,25 | |
| 14 | 2***9 | Гайка М14 | |
| 15 | 2***9 | Шайба 6 | |
| 16 | 2***9 | Шайба 10 пружинная | |
| 17 | 2***9 | Болт М10х20 | |
| 18 | 5***4 | Заглушка | |
| 19 | 5***5 | Пружина стяжная колодок переднего тормоза | |
| 20 | 5***1 | Экран | |
| 21 | 3***7 | Корпус разжимного звена | |
| 22 | 3***0 | Ось | |
| 23 | 2***9 | Шплинт 4х25 | |
| 24 | 3***7 | Стопор винта | |
| 26 | 2***9 | Болт М6х10 | |
| 30 | 3***2 | Поршень колесного цилиндра заднего тормоза | |
| 31 | 3***7 | Кольцо упорное поршня колесного цилиндра тормоза | |
| 32 | 3***1 | Кольцо уплотнительное | |
| 35 | 5***6 | Цилиндр колесный | |
| 36 | 5***8 | Колпак поршня колесного цилиндра защитный | |
| 37 | 5***3 | Барабан тормозной задний в сборе | |
| 41 | 3***3 | Рычаг привода левый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
