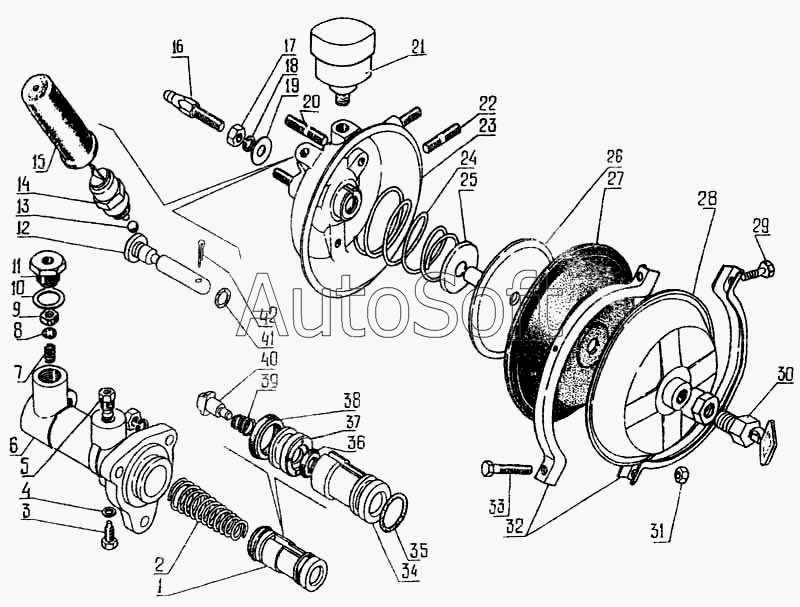

Каталог запасных частей к технике: ПАЗ-3205-110 (2005). Главный цилиндр с пневмоусилителем
28
12
13
14
15
16
19
20
21
22
23
24
25
26
27
11
29
30
31
32
33
34
35
36
37
38
39
40
41
42
1
2
3
4
5
6
7
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100.3515310 | 1***0 | клапан контрольного вывода | |
| 12-3501051 | 1***1 | Манжета уплотнительная поршня наружная | |
| 201497-П29 | 2***9 | Болт М10х25 | |
| 201610-П29 | 2***9 | Болт М14х30 | |
| 24-10-3501051 | 2***1 | Кольцо уплотнительное | |
| 250512-П29 | 2***9 | Гайка М10 | |
| 250613-П29 | 2***9 | Гайка М10 | |
| 250613-П29 | 2***9 | Гайка М10 | |
| 250613-П29 | 2***9 | Гайка М10 | |
| 252136-П29 | 2***9 | Шайба 10 пружинная | |
| 252156-П29 | 2***9 | Шайба 10 | |
| 252156-П29 | 2***9 | Шайба 10 | |
| 3205-3505010-10 | 3***0 | Главный цилиндр тормозов в сборе | |
| 3205-3505022 | 3***2 | Опора пружины обратного клапана | |
| 3205-3505024 | 3***4 | Прокладка штуцера | |
| 3205-3505105-10 | 3***0 | Кронштейн | |
| 3205-3505106 | 3***6 | Кронштейн | |
| 3205-3505137 | 3***7 | Кольцо уплотнительное | |
| 3205-3510009-01 | 3***1 | Пневматический усилитель с главным цилиндром | |
| 3205-3510010-10 | 3***0 | Пневматический усилитель тормозов | |
| 3205-3510143 | 3***3 | Шайба | |
| 1 | 3***0 | Поршень первичный | |
| 2 | 4***1 | Пружина возвратная поршней главного цилиндра тормозов | |
| 3 | 3***9 | Ограничитель хода поршня главного цилиндра | |
| 4 | 3***7 | Шайба | |
| 5 | 2***9 | Штуцер крышки главного цилиндра | |
| 6 | 3***1 | Картер главного цилиндра тормозов | |
| 7 | 5***6 | Пружина клапана избыточного давления | |
| 9 | 3***1 | Корпус клапана | |
| 10 | 3***4 | Прокладка штуцера | |
| 11 | 3***5 | Штуцер | |
| 12 | 3***1 | Шток выключателя аварийного хода диафрагмы | |
| 13 | 2***5 | Шарик 0,5 | |
| 14 | В***4 | Выключатель контроля тормозов | |
| 15 | 2***1 | Чехол защитный | |
| 16 | 3***0 | Толкатель штока | |
| 19 | 2***9 | Шайба 10 | |
| 20 | 2***9 | Шпилька М10х28 | |
| 21 | 6***0 | Фильтр воздушный | |
| 22 | 2***9 | Шпилька М10х24 | |
| 23 | 3***4 | Корпус пневмоусилителя тормозов | |
| 24 | 4***4 | Пружина | |
| 25 | 3***5 | Тарелка пружины | |
| 26 | 3***0 | Шток пневмоусилителя тормозов | |
| 27 | 1***0 | Диафрагма 24 | |
| 28 | 3***9 | Крышка пневмоусилителя тормозов | |
| 29 | 2***9 | Болт М8х35 | |
| 30 | 1***0 | Клапан контрольного вывода | |
| 31 | 2***9 | Гайка М8 | |
| 32 | 3***3 | Хомут корпуса пневмоусилителя | |
| 33 | 2***9 | Болт М8х50 | |
| 34 | 3***0 | Поршень главного цилиндра первичный | |
| 35 | 3***1 | Кольцо уплотнительное | |
| 36 | 5***1 | Кольцо уплотнительное | |
| 37 | 3***1 | Корпус уплотнителя главного цилиндра тормозов | |
| 38 | 6***1 | Манжета уплотнительная поршня главного цилиндра | |
| 39 | 5***5 | Пружина | |
| 40 | 3***0 | Стержень упорный главного цилиндра тормозов | |
| 41 | 5***8 | Кольцо уплотнительное тарелки | |
| 42 | 2***9 | Шплинт 2х16 |
