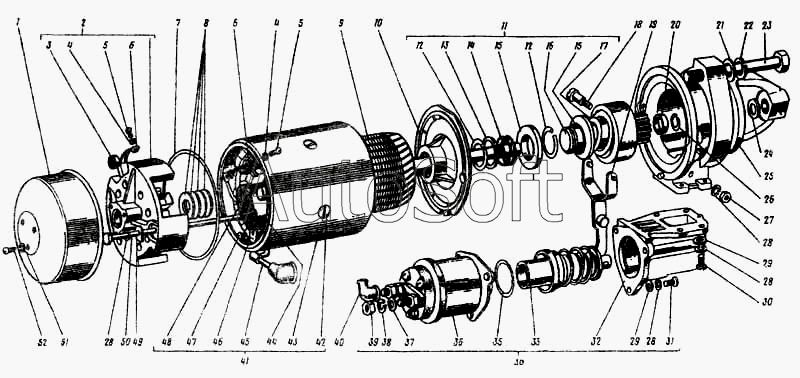

Каталог запасных частей к технике: ПАЗ-3205-110 (2005). Стартер и выключатель стартера
39
26
27
28
28
28
28
29
29
30
31
32
33
34
35
36
37
38
25
40
41
42
43
44
45
46
47
48
49
50
51
52
11
1
2
3
4
4
5
5
5
7
8
9
10
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 90.3447 | 9***7 | Реле выключения стартера в сборе | |
| СТ230-А1 | С***1 | Стартер в сборе | |
| 1 | С***1 | Кожух защитный | |
| 2 | С***0 | Крышка со стороны коллектора | |
| 3 | С***4 | Пружина щетки | |
| 4 | 2***2 | Шайба пружинная диам 6 | |
| 4 | Ш***Т | Шайба 5Т | |
| 5 | 2***9 | Винт кронштейна | |
| 5 | В***2 | Винт 2М5х12 | |
| 5 | Ф***2 | Щетка в сборе | |
| 7 | С***2 | Кольцо уплотнительное | |
| 8 | С***9 | Шайба регулировочная | |
| 9 | С***0 | Якорь | |
| 10 | С***А | Подшипник в сборе | |
| 11 | С***1 | Привод стартера | |
| 12 | С***2 | Кольцо пружинное | |
| 13 | С***6 | Чашка | |
| 14 | С***4 | Пружина | |
| 15 | С***1 | Втулка отводки | |
| 16 | С***1 | Муфта привода в сборе | |
| 17 | С***А | Пружина | |
| 18 | С***4 | Ось рычага | |
| 19 | С***0 | Рычаг включения привода в сборе | |
| 20 | С***4 | Кольцо упорное | |
| 21 | 2***9 | Шайба 12 | |
| 22 | 2***9 | Шайба 6 | |
| 23 | 2***9 | Болт М12х140 | |
| 24 | С***5 | Шайба | |
| 25 | С***0 | Крышка со стороны привода в сборе | |
| 26 | С***7 | Кольцо замковое | |
| 27 | Г***6 | Гайка М6 | |
| 28 | 4***5 | Шайба 6Т | |
| 29 | С***8 | Шайба | |
| 30 | В***0 | Винт 2М6х20 | |
| 31 | В***6 | Винт М6х16 | |
| 32 | С***5 | Основание реле | |
| 33 | С***0 | Якорь в сборе | |
| 34 | С***0 | Реле стартера в сборе | |
| 35 | С***8 | Кольцо уплотнительное | |
| 36 | С***0 | Ярмо с крышкой в сборе | |
| 37 | Ш***8 | Шайба 8 | |
| 38 | Ш***8 | Шайба 8 | |
| 39 | 2***9 | Гайка М8 | |
| 40 | С***2 | Наконечник | |
| 41 | С***0 | Корпус в сборе | |
| 42 | С***5 | Винт полюса | |
| 43 | С***1 | Корпус | |
| 44 | С***2 | Полюс | |
| 45 | С***0 | Вывод в сборе | |
| 46 | С***6 | Втулка изоляционная | |
| 47 | В***8 | Винт 2М5х8 | |
| 48 | С***0 | Катушка полюсов | |
| 49 | С***1 | Шайба специальная | |
| 50 | С***3 | Шпилька стяжная | |
| 51 | 4***3 | Шайба 4 | |
| 52 | В***8 | Винт крепления кожуха 2М4х8 |
