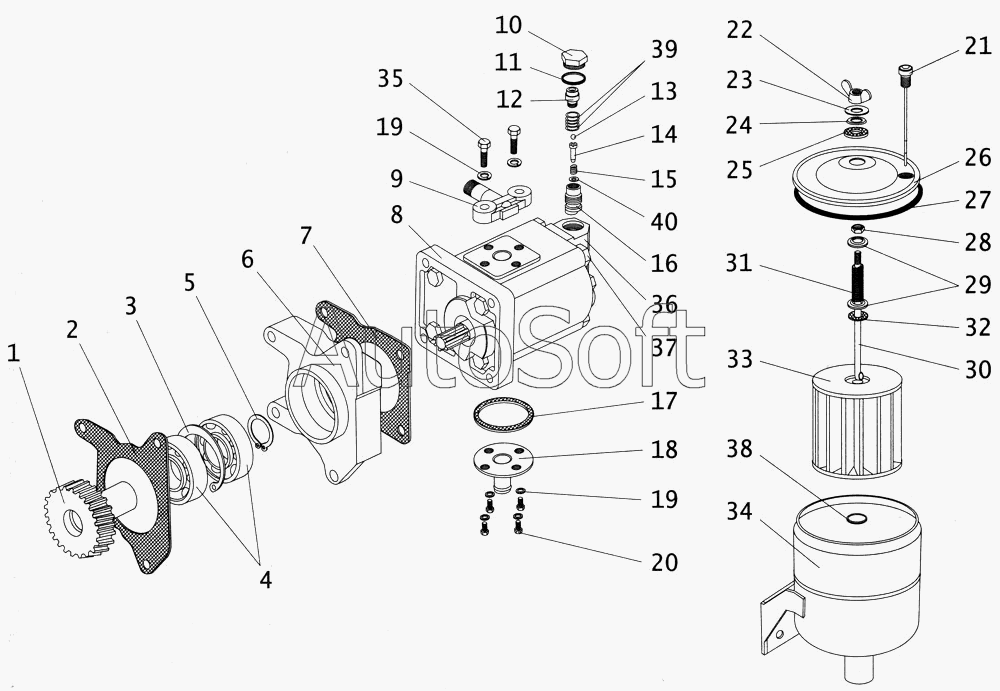

Каталог запасных частей к технике: ПАЗ-4234 (2005). Насос и бачок гидроусилителя рулевого управления
22
28
27
27
26
26
25
25
24
23
23
29
21
21
20
19
19
18
17
16
16
15
34
40
39
39
38
38
37
36
36
35
34
15
33
33
32
32
31
31
30
30
29
7
14
14
13
12
12
11
10
10
9
8
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 061614.40А | 0***А | Бачок масляный | |
| 063615.1.45.104 | 0***4 | Седло предохранительного клапана с фильтром в сборе | |
| 063615.1.45.509 | 0***9 | Сетка фильтра седла клапана | |
| 063615.1.59.302-01 | 0***1 | Дроссель корпуса насоса | |
| 063615.3.25.105 | 0***5 | Коробка клапанная в сборе с клапаном | |
| 063615.3.25.204 | 0***4 | Корпус клапана | |
| 063615.3.25.205 | 0***5 | Крышка задняя насоса | |
| 063615.3.25.206 | 0***6 | Корпус насоса | |
| 063615.3.25.303 | 0***3 | Гильза клапана | |
| 063615.3.25А | 0***А | Насос шестеренный с переливным клапаном в сборе | |
| 10.65Г.019 | 1***9 | Шайба ГОСТ 6402-70 | |
| 240-1022030-02 | 2***2 | Привод гидронасоса в сборе | |
| 8.65Г.06 | 8***6 | Шайба | |
| АСЭА.061614.002 | А***2 | Бачок масляный | |
| АСЭА.063615.001-01 | А***1 | Насос шестеренный в сборе | |
| АСЭА.306562.002 | А***2 | Коробка клапанная в сборе с клапаном | |
| АСЭА.306577.002 | А***2 | Седло предохранительного клапана с фильтром в сборе | |
| АСЭА.711111.001 | А***1 | Сетка фильтра седла клапана | |
| АСЭА.713153.001 | А***1 | Гильза клапана | |
| АСЭА.713253.001-01 | А***1 | Дроссель корпуса насоса | |
| АСЭА.731313.003 | А***3 | Корпус клапана | |
| АСЭА.741632.001 | А***1 | Корпус насоса | |
| АСЭА.741662.002 | А***2 | Крышка задняя насоса | |
| М8-6gх30.88.35.019 | М***9 | Болт | |
| М8-6gх78.88.35.019 | М***9 | Болт крепления насоса к корпусу и блоку | |
| 1 | 2***Б | Шестерня | |
| 2 | 2***1 | Прокладка | |
| 3 | 2***1 | Кольцо | |
| 4 | 2***К | Подшипник | |
| 5 | В***5 | Кольцо | |
| 6 | 2***9 | Корпус | |
| 7 | 5***1 | Прокладка | |
| 8 | А***Л | Насос шестеренчатый | |
| 9 | 4***6 | Муфта угловая | |
| 10 | 0***3 | Заглушка | |
| 10 | А***1 | Заглушка | |
| 11 | 0***9 | Кольцо ГОСТ 9833-73 | |
| 12 | 0***4 | Седло предохранительного клапана | |
| 12 | А***1 | Седло предохранительного клапана | |
| 13 | 3***0 | Шарик ГОСТ 3722-81 | |
| 14 | 0***5 | Направляющая пружины | |
| 14 | А***1 | Направляющая пружины | |
| 15 | 0***1 | Пружина | |
| 15 | А***1 | Пружина | |
| 16 | 0***2 | Золотник перепускной | |
| 16 | А***1 | Золотник перепускной | |
| 17 | 0***2 | Кольцо уплотнительное | |
| 18 | 4***5 | Штуцер | |
| 19 | 2***9 | Шайба 8 | |
| 20 | 2***9 | Болт М8х16 крепления ступицы вала | |
| 21 | 0***4 | Щуп | |
| 21 | А***1 | Щуп | |
| 22 | М***Ф | Гайка ГОСТ 5916-70 | |
| 23 | 0***1 | Шайба | |
| 23 | А***1 | Шайба | |
| 24 | Н***3 | Нитки № 10 ГОСТ 6309-73 | |
| 25 | 0***1 | Шайба | |
| 25 | А***1 | Шайба | |
| 26 | 0***2 | Крышка | |
| 26 | А***1 | Крышка | |
| 27 | 0***1 | Кольцо | |
| 27 | А***1 | Кольцо | |
| 28 | М***5 | Гайка ГОСТ 5916-70 | |
| 29 | 0***1 | Шайба | |
| 29 | А***1 | Шайба | |
| 30 | 0***1 | Шпилька | |
| 30 | А***1 | Шпилька | |
| 31 | 0***2 | Пружина | |
| 31 | А***3 | Пружина | |
| 32 | 0***4 | Шайба | |
| 32 | А***2 | Шайба | |
| 33 | 0***0 | Элемент фильтрующий | |
| 33 | А***1 | Элемент фильтрующий | |
| 34 | 0***1 | Корпус бачка | |
| 34 | А***2 | Корпус бачка | |
| 35 | 2***9 | Болт М8х30 | |
| 36 | 0***3 | Корпус клапана с гильзой в сборе | |
| 36 | А***2 | Корпус клапана с гильзой в сборе | |
| 37 | М***9 | Болт ГОСТ 7796-70 | |
| 38 | 0***6 | Кольцо ГОСТ 9833-73 | |
| 38 | 4***1 | Кольцо ГОСТ 9833-73 | |
| 39 | 0***2 | Шайба под седло предохранительного клапана | |
| 39 | А***1 | Шайба под седло предохранительного клапана | |
| 40 | 3***1 | Шайба под пружину ГОСТ 11371-78 |
