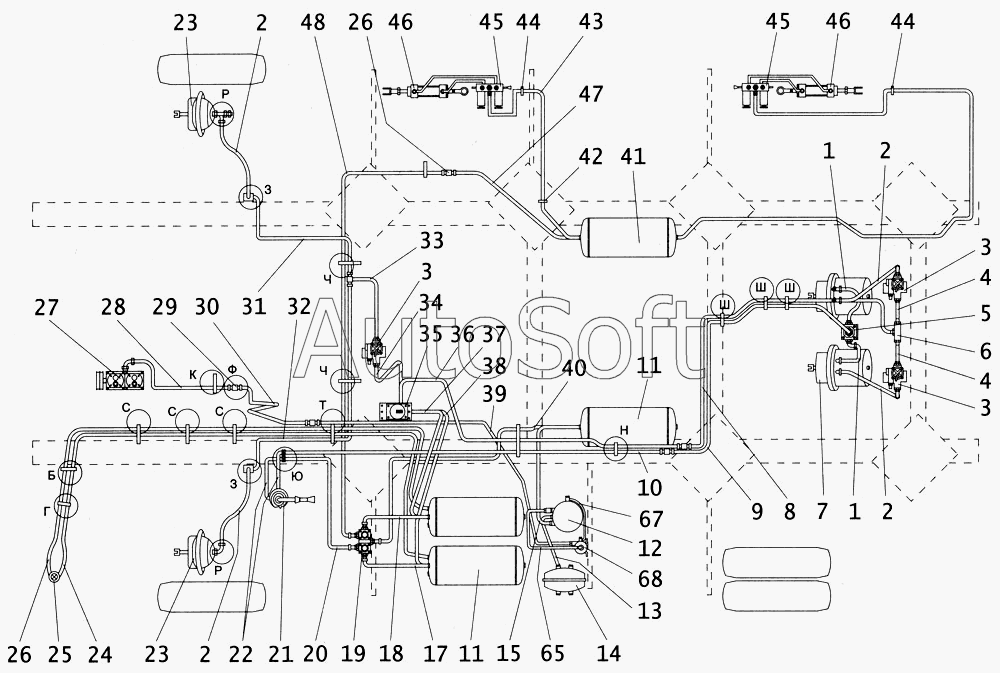

Каталог запасных частей к технике: ПАЗ-4234 (2005). Схема пневматической системы тормозов с пневмоаппаратурой
1
1
2
2
2
2
3
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
17
18
19
20
21
22
23
23
23
23
23
24
25
26
26
26
27
27
28
29
30
31
32
33
33
34
34
35
35
36
37
38
39
39
40
40
41
41
42
43
43
44
44
45
45
46
46
47
47
48
65
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 017-021-25-2-2 | 0***2 | Кольцо уплотнительное | |
| 019-023-25-2-2 | 0***2 | Кольцо уплотнительное | |
| 100-3515310-10 | 1***0 | Клапан контрольного вывода | |
| 2702.3829 | 2***9 | Датчик аварийного давления воздуха | |
| 2901 1/4-17 | 2***7 | Глушитель | |
| 3205-3213026 | 3***6 | Переходник | |
| 3205-3400016 | 3***6 | Кольцо уплотнительное | |
| 3205-3405188 | 3***8 | Кольцо уплотнительное | |
| 3205-3505024 | 3***4 | Прокладка штуцера | |
| 3205-3513050 | 3***0 | Пробка | |
| 3205-3513061 | 3***1 | Штуцер | |
| 3205-3513083 | 3***3 | Прокладка воздушного баллона | |
| 3205-3513086 | 3***6 | Хомут крепления баллона | |
| 3205-3515070 | 3***0 | Клапан сброса конденсата | |
| 3205-3552168 | 3***8 | Гайка | |
| 3205-3552188 | 3***8 | Ниппель | |
| 3205-3552192 | 3***2 | Проходник ввертный | |
| 3205-70-1104088 | 3***8 | Шайба уплотнительная | |
| 32053-3552279 | 3***9 | Штуцер ввертной | |
| 32053-3552280 | 3***0 | Тройник клапана контрольного вывода | |
| 32053-3552282 | 3***2 | Прокладка | |
| 32053-3552300 | 3***0 | Штуцер ввертной | |
| 32053-3552312 | 3***2 | Штуцер ввертной | |
| 32053-3552318 | 3***8 | Шайба | |
| 49Б-4225155 | 4***5 | Оболочка защитная | |
| 672-3506013 | 6***3 | Прокладка | |
| ЕЕ4107 | Е***7 | Клапан сброса конденсата | |
| ЭПМ-1 АДЮИ 453643.002-02 | Э***2 | Модулятор давления в сборе (пр-ва ЭКРАН Беларусь) | |
| 1 | 3***0 | Шланг тормозной в сборе | |
| 1 | Р***0 | Шланг тормозной в сборе | |
| 2 | 3***0 | Шланг тормозной в сборе | |
| 2 | Р***0 | Шланг тормозной в сборе | |
| 3 | 0***0 | Модулятор давления в сборе (пр-ва КНОР-БРЕМЗЕ Германия) | |
| 4 | 3***2 | Трубка в сборе | |
| 5 | 3***2 | Клапан быстрого оттормаживания в сборе | |
| 6 | 3***0 | Тройник проходной | |
| 7 | 1***1 | Тормозная камера тип 24/24 с пружинным энергоаккумулятором в сборе | |
| 8 | 3***6 | Трубка от проходника до тройника в сборе | |
| 9 | 3***2 | Трубка от клапана оттормаживания до проходника в сборе | |
| 10 | 3***0 | Трубка от крана стояночного тормоза к проходнику | |
| 11 | 3***5 | Баллон воздушный | |
| 12 | L***7 | Воздухоосушитель в сборе | |
| 13 | 3***7 | Трубка от воздухоосушителя до регенерационного баллона | |
| 14 | 3***1 | Баллон регенерационный | |
| 15 | 3***6 | Трубка от баллона до воздухоосушителя в сборе | |
| 16 | 3***0 | Баллон воздушный | |
| 17 | 3***6 | Трубка от баллона к 4-х контурному защитному клапану в сборе | |
| 18 | 3***8 | Трубка от баллона к 4-х контурному защитному клапану в сборе | |
| 19 | 3***0 | Клапан защитный 4-х контурный в сборе | |
| 20 | 3***8 | Трубка от защитного клапана до крана стояночного тормоза в сборе | |
| 21 | 1***0 | Кран стояночного тормоза с ручным управлением в сборе | |
| 22 | 3***0 | Трубка от крана тормозного до муфты в сборе | |
| 23 | 1***0 | Камера тормозная тип 20 в сборе | |
| 23 | 1***0 | Камера тормозная тип 20 в сборе | |
| 23 | 1***1 | Камера тормозная тип 24 в сборе | |
| 23 | 1***3 | Камера тормозная тип 24 в сборе | |
| 24 | 3***0 | Трубка от баллона к манометру | |
| 25 | 2***0 | Указатель давления воздуха (манометр) в сборе | |
| 26 | 3***0 | Трубка от баллона к манометру | |
| 27 | 5***2 | Компрессор в сборе | |
| 27 | А***0 | Компрессор в сборе | |
| 28 | 3***8 | Трубка от компрессора до муфты в сборе | |
| 29 | 3***2 | Проходник прямой | |
| 30 | 3***0 | Трубка от компрессора до муфты в сборе | |
| 31 | 3***4 | Трубка от тройника к правому переднему тормозу в сборе | |
| 32 | 3***2 | Трубка от тройника к левому переднему тормозу в сборе | |
| 33 | 3***0 | Трубка от модулятора к тройнику | |
| 33 | 3***6 | Трубка от модулятора к тройнику | |
| 34 | 3***0 | Трубка от тормозного крана модулятора в сборе | |
| 34 | 4***4 | Трубка от тормозного крана модулятора в сборе | |
| 35 | 1***8 | Кран двухмагистрапьный | |
| 35 | 1***1 | Кран тормозной двухсекционный в сборе | |
| 36 | 3***2 | Трубка от крана до проходника | |
| 37 | 3***0 | Трубка от баллона передних тормозов к тормозному крану | |
| 38 | 3***0 | Трубка от баллона задних тормозов к тормозному крану | |
| 39 | 3***9 | Трубка от муфты до вохдухоосушителя в сборе | |
| 39 | 4***9 | Трубка от муфты до маслоуловителя в сборе | |
| 40 | 3***8 | Трубка от баллона к 4-х контурному крану в сборе | |
| 40 | 4***8 | Трубка от баллона до защитного клапана в сборе | |
| 41 | 3***5 | Баллон воздушный | |
| 41 | 3***0 | Баллон воздушный | |
| 42 | 6***6 | Втулка | |
| 43 | 3***0 | Трубка в сборе | |
| 43 | 4***0 | Трубка от баллона до механизма открывания | |
| 44 | 6***2 | Втулка уплотнительная | |
| 45 | 9***3 | Пневмораспределитель | |
| 46 | 9***5 | Цилиндр в сборе | |
| 47 | 3***4 | Трубка от одинарного защитного клапана до баллона дверей | |
| 47 | 4***4 | Трубка от одинарного защитного клапана к баллону дверей | |
| 48 | 3***6 | Трубка от проходника до защитного клапана в сборе | |
| 49 | 3***6 | Штуцер угловой | |
| 50 | 2***9 | Гайка М16 | |
| 51 | 3***5 | Шайба | |
| 52 | 3***6 | Кольцо уплотнительное | |
| 53 | 3***8 | Хомут крепления трубок | |
| 54 | 2***9 | Болт М6-6gх16 | |
| 55 | 2***9 | Гайка М6 | |
| 56 | 2***9 | Шайба 6 | |
| 57 | 3***0 | Втулка | |
| 58 | 3***5 | Кронштейн крепления трубок | |
| 59 | 3***4 | Уплотнитель трубопроводов | |
| 60 | 3***7 | Кронштейн крепленая трубок | |
| 61 | 3***5 | Уплотнитель трубопроводов | |
| 62 | 3***6 | Кронштейн крепления трубок | |
| 63 | 2***9 | Шайба 18Л | |
| 64 | 2***9 | Гайка М18х1,5-6Н ОСТ 37.001.124-93 | |
| 65 | 4***0 | Трубка от маслоуловителя до воздухоосушителя | |
| 66 | 3***2 | Проходник | |
| 67 | 4***5 | Трубка от воздухоосушителя до регенерационного баллона | |
| 68 | А***А | Маслоотделитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
