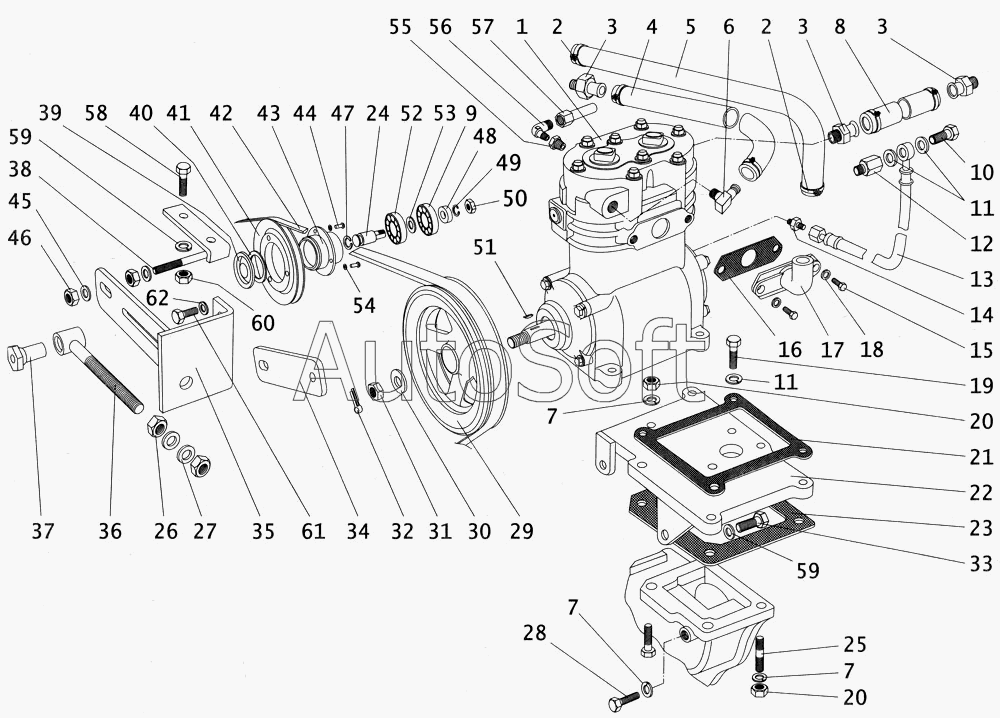

Каталог запасных частей к технике: ПАЗ-4234 (2005). Установка пневмокомпрессора автобуса ПАЗ4234
38
46
45
44
43
42
41
40
39
47
37
36
35
34
33
32
31
30
48
49
50
51
52
53
54
55
56
57
58
59
59
60
61
62
15
1
2
2
3
3
3
4
5
6
7
7
7
8
9
10
11
11
12
13
14
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4230-01-3509320 | 4***0 | Кронштейн с роликом в сборе | |
| 53-1308080-12 | 5***2 | Ролик натяжной | |
| 1 | 5***0 | Компрессор | |
| 2 | Х***9 | Хомут | |
| 3 | 2***3 | Штуцер | |
| 4 | 1***) | Рукав | |
| 5 | 4***6 | Шланг подвода воздуха к компрессору | |
| 6 | 2***0 | Штуцер | |
| 7 | 1***6 | Шайба | |
| 8 | 1***) | Рукав | |
| 9 | 4***1 | Подшипник 20703А1 задний | |
| 10 | 2***3 | Болт штуцера | |
| 11 | 3***3 | Прокладка | |
| 12 | 2***4 | Штуцер | |
| 13 | 2***0 | Маслопровод | |
| 14 | 2***2 | Штуцер | |
| 15 | 2***9 | Болт М8х6gx25 | |
| 16 | 5***0 | Прокладка | |
| 17 | 3***5 | Патрубок впускной компрессора | |
| 18 | 2***9 | Шайба 8 | |
| 19 | М***9 | Болт | |
| 20 | М***9 | Гайка | |
| 21 | 2***3 | Прокладка | |
| 22 | 2***А | Плита | |
| 23 | 2***А | Прокладка | |
| 24 | 1***Б | Ось натяжного ролика | |
| 25 | 2***5 | Шпилька | |
| 26 | 2***9 | Гайка М12 | |
| 27 | 2***9 | Шайба 12 | |
| 28 | М***9 | Болт | |
| 29 | 2***2 | Шкив | |
| 29 | 5***2 | Шкив | |
| 30 | 5***8 | Шайба (или А16.01.08кп 05) | |
| 31 | 5***7 | Гайка М16х1,5-6Н 04.05 | |
| 32 | 4***6 | Шплинт | |
| 33 | 2***9 | Болт М10х20 | |
| 34 | 4***1 | Кронштейн ролика | |
| 35 | 4***4 | Кронштейн | |
| 36 | 4***0 | Винт регулировочный | |
| 37 | 4***1 | Болт | |
| 38 | 4***0 | Кронштейн | |
| 39 | 5***Б | Крышка | |
| 40 | 3***4 | Кольцо стопорное | |
| 41 | 5***Б | Шкив натяжного ролика | |
| 42 | 1***0 | Ремень | |
| 43 | 5***0 | Ступица | |
| 44 | 4***8 | Заклепка 5х14 | |
| 45 | 2***9 | Шайба 12 | |
| 46 | 2***9 | Гайка М12-6Н | |
| 47 | 1***9 | Кольцо стопорное подшипника | |
| 48 | 6***8 | Шайба специальная | |
| 49 | 2***9 | Шайба 10 | |
| 50 | 2***9 | Гайка М10 | |
| 51 | 5***5 | Шпонка | |
| 52 | 2***А | Подшипник передний | |
| 53 | 4***4 | Шайба распорная подшипников | |
| 54 | 4***4 | Шайба 5 | |
| 55 | 4***8 | Штуцер | |
| 56 | 3***5 | Угольник ввертный | |
| 57 | 3***8 | Трубка от компрессора до муфты в сборе | |
| 58 | 2***9 | Болт М10х35 крепления отстойника | |
| 59 | 2***9 | Шайба 10 пружинная | |
| 60 | 2***9 | Гайка М10 | |
| 61 | 2***9 | Болт М8х30 | |
| 62 | 2***9 | Шайба 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
