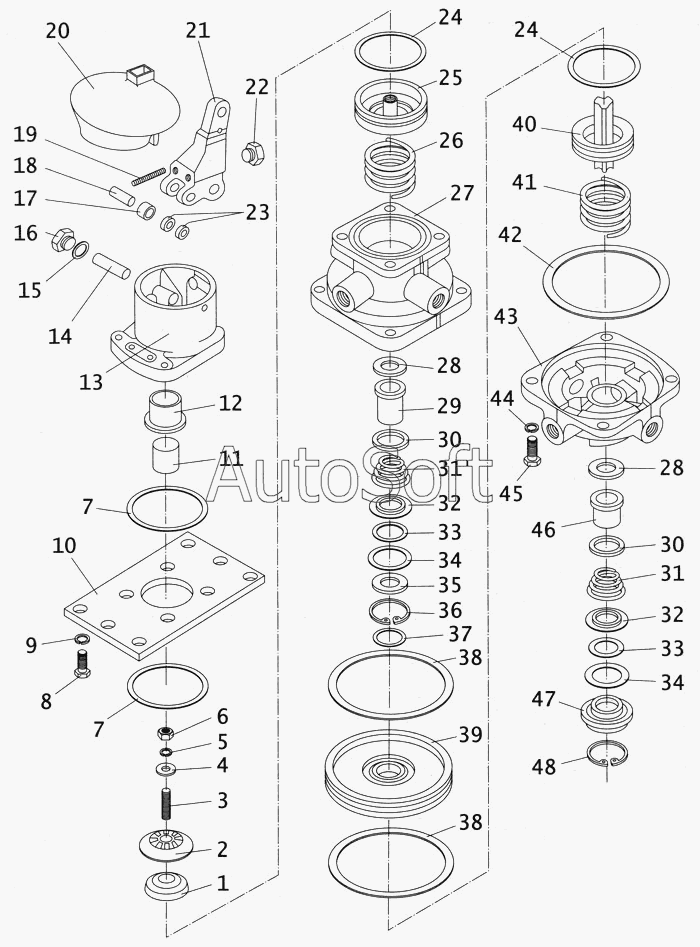

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3514008 | 1***8 | Кран двухмагистрапьный | |
| 100-3514009 | 1***9 | Комплект запчастей к крану | |
| 100-3514045 | 1***5 | Корпус | |
| 100-3514046 | 1***6 | Клапан | |
| 100-3514047 | 1***7 | Шайба | |
| 100-3514048 | 1***8 | Заклепка | |
| 100-3514080-01 | 1***1 | Оболочка защитная | |
| 1 | 1***5 | Элемент уравновешивающий | |
| 2 | 1***6 | Тарелка пружины | |
| 3 | 3***9 | Винт | |
| 4 | 3***9 | Шайба 6 | |
| 5 | 3***9 | Шайба 6 | |
| 6 | 2***9 | Гайка М6 | |
| 7 | 1***3 | Кольцо | |
| 8 | 2***0 | Болт М8-6gх30 | |
| 9 | 3***0 | Шайба 8 | |
| 10 | 1***2 | Плита опорная | |
| 11 | 1***9 | Толкатель | |
| 12 | 1***7 | Втулка | |
| 13 | 1***2 | Корпус | |
| 14 | 1***6 | Ось | |
| 15 | 3***2 | Кольцо | |
| 16 | 1***8 | Пробка | |
| 17 | 1***5 | Ролик | |
| 18 | 4***7 | Штифт | |
| 19 | 4***4 | Винт | |
| 20 | 1***0 | Оболочка защитная | |
| 21 | 1***4 | Рычаг | |
| 22 | 1***5 | Винт | |
| 23 | 1***3 | Втулка | |
| 24 | 1***5 | Кольцо | |
| 25 | 1***2 | Поршень верхний | |
| 26 | 1***0 | Пружина | |
| 27 | 1***0 | Корпус верхний | |
| 28 | 1***3 | Кольцо | |
| 29 | 1***2 | Корпус клапана | |
| 30 | 1***4 | Колпачок | |
| 31 | 1***6 | Пружина | |
| 32 | 1***7 | Кольцо опорное | |
| 33 | 1***8 | Кольцо | |
| 34 | 1***9 | Кольцо | |
| 35 | 1***0 | Обойма | |
| 36 | 4***6 | Кольцо упорное | |
| 37 | 1***8 | Кольцо | |
| 38 | 1***3 | Кольцо | |
| 39 | 1***1 | Поршень большой | |
| 40 | 1***4 | Поршень малый | |
| 41 | 1***6 | Пружина | |
| 42 | 1***9 | Кольцо | |
| 43 | 1***0 | Корпус нижний | |
| 44 | 3***0 | Шайба 8 | |
| 45 | 2***9 | Болт М8х6gx25 | |
| 46 | 1***2 | Корпус клапана | |
| 47 | 1***4 | Окно выпускное в сборе | |
| 48 | 4***0 | Кольцо упорное |
