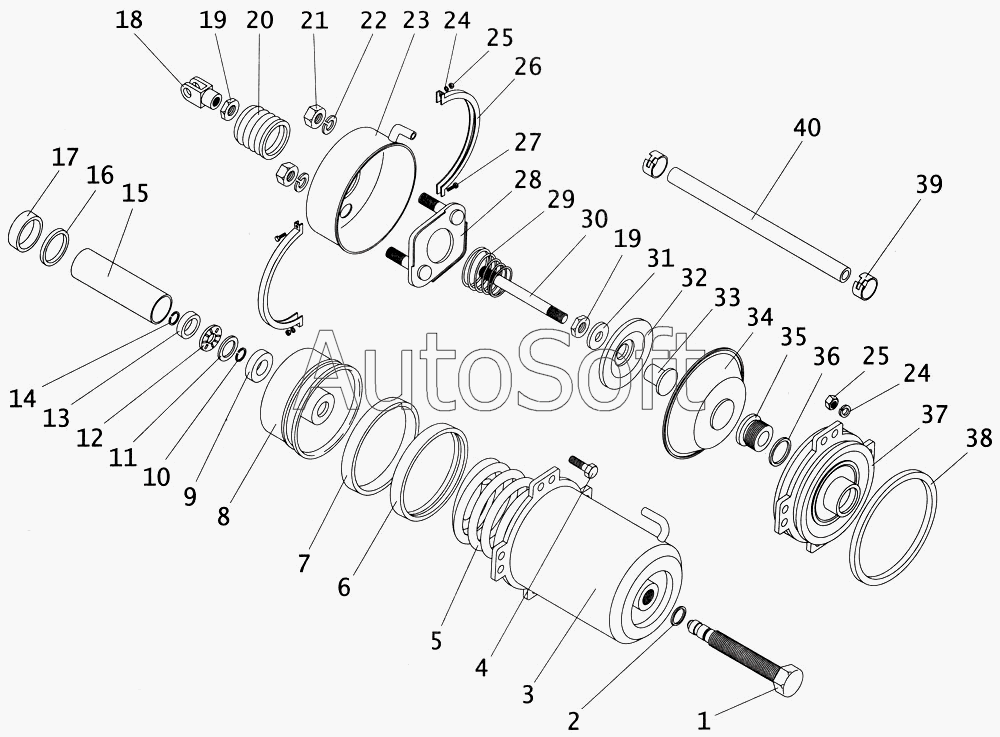

Каталог запасных частей к технике: ПАЗ-4234 (2005). Тормозная камера с пружинным энергоаккумулятором
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3519200-10 | 1***0 | Камера тормозная с пружинным энергоаккумулятором в сборе (тип 24/24) | |
| 100-3519270 | 1***0 | Поршень с уплотнителем и трубой в сборе | |
| 1 | 1***2 | Винт | |
| 2 | 3***5 | Шайба уплотнительная | |
| 3 | 1***2 | Цилиндр в сборе | |
| 4 | 3***9 | Болт М8-6g | |
| 5 | 1***8 | Пружина | |
| 6 | 1***8 | Кольцо направляющее | |
| 7 | 1***0 | Уплотнитель поршня | |
| 8 | 1***2 | Поршень в сборе | |
| 9 | 1***7 | Шайба | |
| 10 | 1***3 | Кольцо | |
| 11 | 4***7 | Кольцо подшипника | |
| 12 | 4***6 | Подшипник | |
| 13 | 1***4 | Кольцо упорное | |
| 14 | 4***8 | Кольцо упорное | |
| 15 | 1***6 | Труба | |
| 16 | 1***7 | Кольцо | |
| 17 | 1***8 | Кольцо направляющее | |
| 18 | 1***8 | Вилка | |
| 19 | 2***4 | Гайка | |
| 20 | 1***9 | Чехол защитный | |
| 21 | 2***9 | Гайка М16х1,5 | |
| 22 | 2***9 | Шайба 16 | |
| 23 | 1***4 | Корпус | |
| 24 | 3***0 | Шайба 8 пружинная | |
| 25 | 2***0 | Гайка М8-6Н | |
| 26 | 1***6 | Хомут | |
| 27 | 3***0 | Болт М8-6g | |
| 28 | 1***5 | Фланец в сборе | |
| 29 | 1***4 | Возвратная пружина | |
| 30 | 1***4 | Шток | |
| 31 | 2***6 | Шайба | |
| 32 | 1***5 | Диск | |
| 33 | 1***6 | Колпачок | |
| 34 | 1***0 | Диафрагма 24 | |
| 35 | 1***6 | Толкатель | |
| 36 | 1***5 | Кольцо | |
| 37 | 1***0 | Фланец | |
| 38 | 1***9 | Кольцо | |
| 39 | 3***7 | Хомут | |
| 40 | 1***3 | Шланг |
