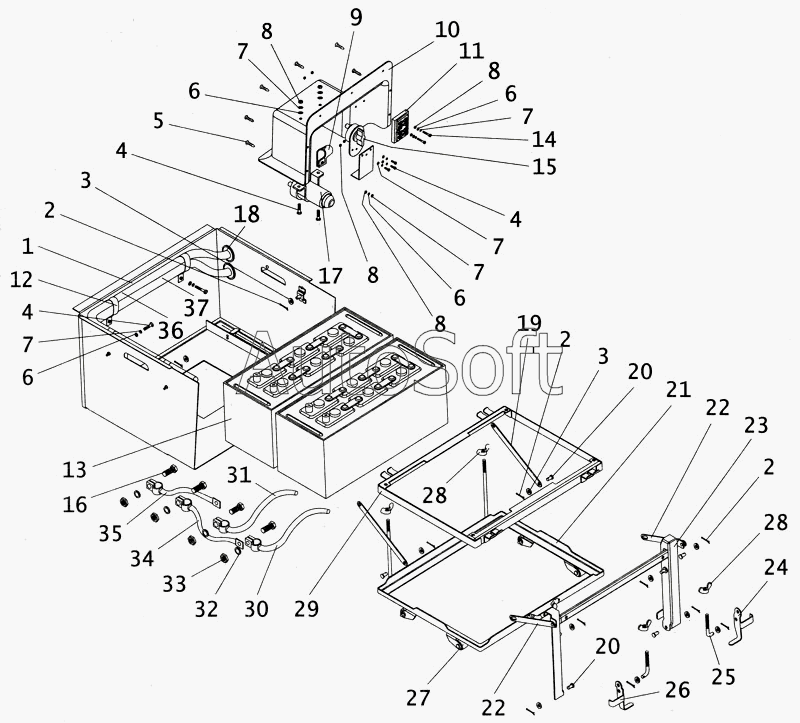

Каталог запасных частей к технике: ПАЗ-4234 (2005). Аккумуляторные батареи и их установка
24
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
22
23
9
25
26
27
28
28
29
30
30
31
31
32
33
34
35
36
37
1
1
2
2
2
3
3
4
4
4
5
6
6
6
6
7
7
7
7
7
8
8
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201452-П29 | 2***9 | Болт М8х12 | |
| 252005-П29 | 2***9 | Шайба 8 | |
| 258013-П29 | 2***9 | Шплинт 2х16 | |
| 260038-П29 | 2***9 | Палец 8х35 ОСТ 37.001.163-75 | |
| 293270-П29 | 2***9 | Шайба диам 10 | |
| 3205-07-3748065 | 3***5 | Стенка ящика аккумуляторного правая | |
| 3205-3748014 | 3***4 | Упор | |
| 3205-3748030 | 3***0 | Направляющая салазок откидная правая | |
| 3205-3748031 | 3***1 | Направляющая салазок откидная левая | |
| 3205-3748036 | 3***6 | Планка усилительная откидных направляющих | |
| 3205-3748067 | 3***7 | Стенка ящика аккумуляторного задняя | |
| 3205-70-3748016 | 3***6 | Направляющая салазок неподвижная правая | |
| 3205-70-3748017 | 3***7 | Направляющая салазок неподвижная левая | |
| 3205-70-3748041 | 3***1 | Салазки аккумуляторных батарей | |
| 3205-70-3748069 | 3***9 | Стенка ящика аккумуляторного левая | |
| 3205-70-3748072 | 3***2 | Стенка ящика аккумуляторного нижняя | |
| 4234-3748063 | 4***3 | Стенка ящика аккумуляторного задняя | |
| 4234-3748066 | 4***6 | Стенка ящика аккумуляторного левая | |
| 4234-3748068 | 4***8 | Стенка ящика аккумуляторного правая | |
| 4234-3748072 | 4***2 | Стенка ящика аккумуляторного нижняя | |
| 540100 | 5***0 | Наконечник провода (накидной) ОСТ 37.003.041-78 | |
| 540147 | 5***7 | Наконечник провода (плоский) ОСТ 37.003.041-78 | |
| ПР117 | П***7 | Предохранитель | |
| 1 | 3***0 | Ящик аккумуляторной батареи в сборе | |
| 1 | 4***0 | Ящик аккумуляторной батареи в сборе | |
| 2 | 2***9 | Шплинт 2х16 | |
| 3 | 2***9 | Шайба 8 | |
| 4 | 2***9 | Болт М6х20 | |
| 5 | 2***9 | Винт М4х12 крепления накладки упора | |
| 6 | 2***9 | Шайба диаметром 6 | |
| 7 | 2***9 | Шайба 6 | |
| 8 | 2***9 | Гайка М6 | |
| 9 | 6***1 | Хомут | |
| 10 | 4***4 | Кожух выключателей аккумуляторной батареи | |
| 11 | Ф***1 | Блок предохранителей БПР-4 | |
| 12 | 4***0 | Хомут | |
| 13 | 6***2 | Батарея аккумуляторная | |
| 14 | 2***9 | Винт М6х18 | |
| 15 | В***Б | Выключатель МАССЫ | |
| 16 | 2***6 | Болт М8х30 | |
| 17 | 1***7 | Выключатель аккумуляторной батареи | |
| 18 | 6***2 | Втулка уплотнительная | |
| 18 | П***5 | Втулка | |
| 19 | 3***4 | Растяжка верхняя | |
| 20 | 3***0 | Палец крепления упора крышки люка | |
| 21 | 3***0 | Салазки аккумуляторных батарей в сборе | |
| 22 | 3***2 | Растяжка верхняя | |
| 23 | 3***4 | Направляющая салазок | |
| 24 | 3***2 | Рычаг правый | |
| 25 | 3***4 | Тяга | |
| 26 | 3***3 | Рычаг левый | |
| 27 | 3***8 | Ролик салазок | |
| 28 | 3***5 | Гайка крепления аккумуляторной батарей | |
| 29 | 3***0 | Рамка-прижим аккумуляторных батарей | |
| 30 | 3***6 | Провод "массы" аккумуляторной батареи | |
| 30 | 4***6 | Провод силовой от «—» АКБ к выключателю «массы» | |
| 31 | 3***4 | Провод от аккумуляторной батареи к выключателю | |
| 31 | 4***4 | Провод силовой от «+» АКБ к выключателю батарей | |
| 32 | 2***9 | Шайба 8 | |
| 33 | 2***9 | Гайка М8 | |
| 34 | 3***5 | Провод между аккумуляторными батареями | |
| 35 | 3***6 | Провод "массы" аккумуляторной батареи | |
| 36 | 4***5 | Провод силовой от выключателя АКБ к стартеру | |
| 37 | 4***5 | Жгут проводов питания и управления |
