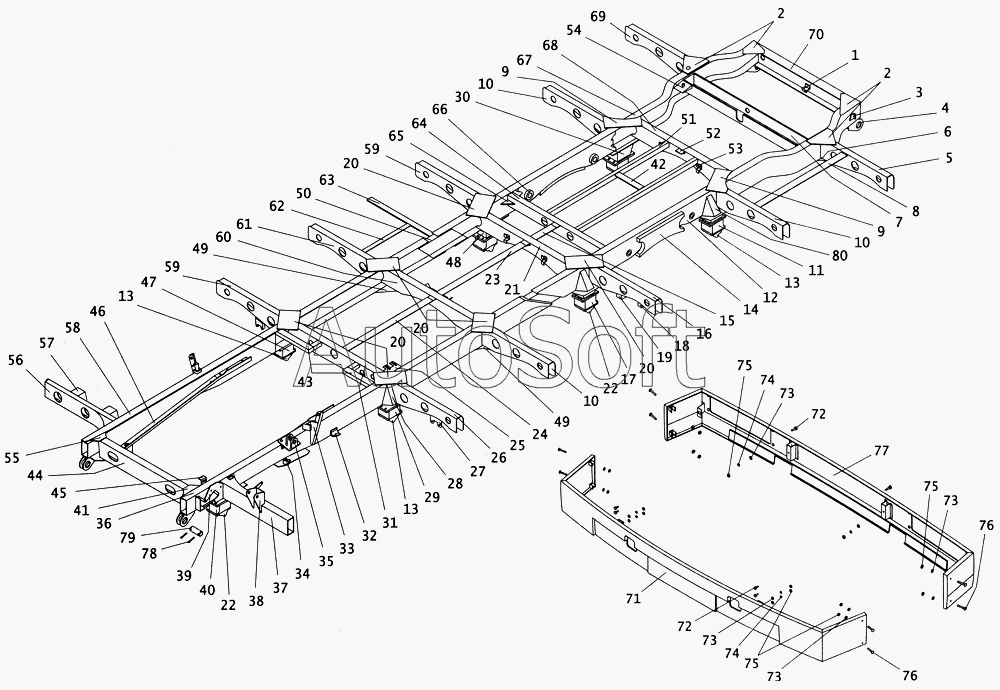

Каталог запасных частей к технике: ПАЗ-4234 (2005). Основание кузова с бамперами
1
2
2
3
4
5
6
7
8
8
9
10
10
10
11
12
12
13
13
13
13
14
15
16
16
17
18
19
20
20
20
20
21
21
22
22
23
23
24
25
26
26
27
28
29
30
31
31
32
33
34
35
36
36
37
37
38
39
40
41
42
43
44
45
46
46
47
48
49
49
50
50
51
52
53
54
55
56
57
58
58
59
59
59
60
60
61
62
62
63
64
65
66
67
68
68
69
70
70
71
72
72
73
73
73
73
74
74
75
75
75
76
76
77
78
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201536-П29 | 2***9 | Болт М12х20 | |
| 201610-П29 | 2***9 | Болт М14х30 | |
| 290939-П29 | 2***9 | Болт М12х50 специальный | |
| 294435 | 2***5 | Заклепка 10х34 | |
| 3205-01-5101200 | 3***0 | Консоль задняя | |
| 3205-2806017-01 | 3***1 | Кронштейн буксирной проушины левый | |
| 3205-2905501-10 | 3***0 | Кронштейн амортизатора с усилителем и втулкой левый | |
| 3205-3552022 | 3***2 | Кронштейн крепления трубок | |
| 3205-3552139 | 3***9 | Кронштейн крепления трубок | |
| 3205-5101051-10 | 3***0 | Профиль направляющий усилителя лонжерона левый | |
| 3205-5101074 | 3***4 | Пластина переднего кронштейна передней рессоры правая | |
| 3205-5101074 | 3***4 | Пластина переднего кронштейна передней рессоры правая | |
| 3205-5101076 | 3***6 | Пластина крепления переднего кронштейна передней рессоры | |
| 3205-5101076-01 | 3***1 | Пластина крепления переднего кронштейна передней рессоры | |
| 3205-5101080 | 3***0 | Усилитель передней правой пластины кронштейна рессоры | |
| 3205-5101086 | 3***6 | Пластина крепления заднего кронштейна передней рессоры правая | |
| 3205-5101090 | 3***0 | Усилитель задней пластины переднего кронштейна правый | |
| 3205-5101091 | 3***1 | Усилитель задней пластины переднего кронштейна левый | |
| 3205-5101096 | 3***6 | Надстройка крепления переднего кронштейна задней рессоры | |
| 3205-5101100 | 3***0 | Пластина крепления переднего кронштейна задней рессоры | |
| 3205-5101104 | 3***4 | Косынка крепления передней надстройки задней рессоры | |
| 3205-5101112 | 3***2 | Пластина крепления заднего кронштейна задней рессоры | |
| 3205-5101118 | 3***8 | Надстройка крепления заднего кронштейна рессоры | |
| 3205-5101120 | 3***0 | Косынка крепления надстройки задней рессоры задняя | |
| 3205-5101136 | 3***6 | Усилитель поперечины № 1 | |
| 3205-5101198-20 | 3***0 | Консоль крепления бензобака | |
| 3205-5101234 | 3***4 | Косынка крепления задка к лонжерону правая | |
| 3205-5101263 | 3***3 | Усилитель балки крепления запасного колеса | |
| 3205-5101264 | 3***4 | Уголок крепления балки запасного колеса | |
| 3205-6841109 | 3***9 | Уголок крепления сидений № 1 (900мм) | |
| 3205-70-5101206 | 3***6 | Консоль №6 левой боковины | |
| 3205-8202092 | 3***2 | Втулка нижней опоры | |
| 3205-8202111 | 3***1 | Косынка | |
| 32053-07-5000012 | 3***2 | Кузов окрашенный и обитый в сборе с остеклением, обивкой, сиденьями, подогревателями и электрооборудованием | |
| 32053-07-5000014 | 3***4 | Кузов окрашенный без обивки | |
| 32053-07-5100010 | 3***0 | Основание кузова в сборе | |
| 32053-3503024-10 | 3***0 | Кронштейн крепления модулятора правый | |
| 32053-3552305 | 3***5 | Пластина | |
| 32053-3552305 | 3***5 | Пластина | |
| 32053-5000020 | 3***0 | Кузов отрихтованный | |
| 32053-5101123 | 3***3 | Пластина крепления дополнительного буфера | |
| 32054-5000020 | 3***0 | Кузов отрихтованный | |
| 4234-5000012 | 4***2 | Кузов окрашенный и обитый в сборе с остеклением, обивкой, сиденьями, подогревателями и электрооборудованием | |
| 4234-5000014 | 4***4 | Кузов окрашенный без обивки | |
| 4234-5100010 | 4***0 | Основание кузова в сборе | |
| 4234-5101051 | 4***1 | Профиль направляющий усилителя лонжерона левый | |
| 4234-5101136 | 4***6 | Поперечина дополнительная (на уровне консоли дверного проема № 3) | |
| 4234-5101154 | 4***4 | Поперечина промежуточная (между задними консолями) | |
| 4234-5101160 | 4***0 | Косынка верхняя консоли крепления бензобака | |
| 4234-5102052 | 4***2 | Балка крепления настила пола средняя № 2 | |
| 4234-5102056 | 4***6 | Балка пола между консолью № 6 и задней консолью | |
| 4234-5102070 | 4***0 | Пластина правая соединительной вставки лонжерона | |
| 4234-5102072 | 4***2 | Пластина левая соединительной вставки лонжерона | |
| 4234-6841100 | 4***0 | Уголок крепления сидений № 1 (295мм) | |
| 4234-6841102 | 4***2 | Уголок крепления сидений № 2 (1410мм) | |
| 4234-6841104 | 4***4 | Уголок крепления сидений № 3 (410мм) | |
| 4234-6841106 | 4***6 | Уголок крепления сидений № 4 (990мм) | |
| 4234-6841108 | 4***8 | Уголок крепления сидений № 5 (425мм) | |
| 652-2912444-Б | 6***Б | Кронштейн задней рессоры передний | |
| 652Б-2912446 | 6***6 | Кронштейн задней рессоры задний | |
| 1 | 3***0 | Кронштейн задней опоры | |
| 2 | 3***0 | Косынка | |
| 3 | 3***5 | Косынка крепления задка к лонжерону левая | |
| 4 | 3***1 | Кронштейн буксирной проушины правый | |
| 5 | 3***6 | Консоль №6 левой боковины | |
| 6 | 3***0 | Косынка консоли нижняя | |
| 7 | 3***0 | Балка крепления запасного колеса | |
| 8 | 3***3 | Балка пола № 4 | |
| 8 | 4***8 | Балка пола № 4 | |
| 9 | 3***2 | Косынка крепления поперечины и консоли № 5 к лонжерону | |
| 10 | 3***0 | Консоль | |
| 11 | 3***9 | Надстройка заднего кронштейна задней рессоры левая в сборе | |
| 12 | 3***9 | Лонжерон задний левый в сборе | |
| 12 | 4***9 | Лонжерон задний | |
| 13 | 3***2 | Крышка заднего кронштейна | |
| 14 | 3***0 | Усилитель отбойника рессоры | |
| 15 | 3***0 | Балка крепления настила пола | |
| 16 | 3***0 | Консоль крепления бензобака | |
| 16 | 4***6 | Консоль № 4 левой боковины | |
| 17 | 3***3 | Надстройка переднего кронштейна задней рессоры левая в сборе | |
| 18 | 3***0 | Кронштейн бензобака левый | |
| 19 | 3***0 | Кронштейн бензобака правый | |
| 20 | 3***2 | Косынка крепления поперечины и консоли | |
| 21 | 3***4 | Поперечина № 3 | |
| 21 | 4***4 | Поперечина № 3 (над передними кронштейнами задних рессор) | |
| 22 | 6***0 | Крышка переднего кронштейна задней рессоры | |
| 23 | 3***1 | Балка пола № 2 | |
| 23 | 4***4 | Балка пола | |
| 24 | 3***2 | Балка крепления настила пола | |
| 25 | 3***0 | Кронштейн тормозного крана | |
| 26 | 3***4 | Консоль № 2 левой боковины | |
| 26 | 4***4 | Консоль № 2 левой боковины | |
| 27 | 3***3 | Кронштейн крепления четырехконтурного защитного клапана | |
| 28 | 3***1 | Усилитель задней пластины переднего кронштейна левый | |
| 29 | 3***3 | Пластина заднего кронштейна передней рессоры левая в сборе | |
| 30 | 3***8 | Надстройка заднего кронштейна задней рессоры правая в сборе | |
| 31 | 3***2 | Поперечина № 1 | |
| 31 | 4***2 | Поперечина № 1 (над задними кронштейнами передних рессор) | |
| 32 | 3***0 | Кронштейн крепления шланга передних тормозов | |
| 33 | 3***0 | Кронштейн амортизатора с усилителем и втулкой правый | |
| 34 | 3***3 | Кронштейн крепления гибкого шланга | |
| 35 | 3***0 | Кронштейн гидроцилиндра | |
| 36 | 3***2 | Лонжерон передний левый в сборе | |
| 36 | 4***2 | Лонжерон передний левый в сборе | |
| 37 | 3***6 | Консоль передняя левая | |
| 37 | 3***6 | Консоль передняя левая | |
| 38 | 3***0 | Кронштейн главного цилиндра сцепления | |
| 39 | 3***1 | Кронштейн рулевого механизма | |
| 40 | 3***2 | Пластина переднего кронштейна передней рессоры левая в сборе | |
| 41 | 3***6 | Кронштейн балки левый | |
| 42 | 3***8 | Балка | |
| 43 | 3***6 | Кронштейн крепления панелей над КПП | |
| 44 | 3***8 | Балка передняя | |
| 45 | 3***0 | Пластина номерная | |
| 46 | 3***0 | Профиль направляющий усилителя лонжерона правый | |
| 46 | 4***0 | Профиль направляющий усилителя лонжерона правый | |
| 47 | 3***2 | Пластина заднего кронштейна передней рессоры правая в сборе | |
| 48 | 3***2 | Надстройка переднего кронштейна задней рессоры правая в сборе | |
| 49 | 3***6 | Косынка поперечины № 2 нижняя | |
| 50 | 3***5 | Соединительная вставка лонжерона левая | |
| 50 | 4***5 | Соединительная вставка лонжерона левая | |
| 51 | 3***2 | Уголок крепления настила пола | |
| 52 | 3***4 | Уголок крепления балки настила пола | |
| 53 | 3***0 | Кронштейн крепления модулятора левый | |
| 54 | 3***2 | Кронштейн | |
| 55 | 3***4 | Кронштейн балки правый | |
| 56 | 3***8 | Консоль передняя правая | |
| 57 | 3***0 | Кронштейн крепления радиатора | |
| 58 | 3***0 | Лонжерон передний правый | |
| 58 | 4***0 | Лонжерон передний правый | |
| 59 | 3***6 | Консоль № 4 | |
| 59 | 4***0 | Консоль правой боковины | |
| 60 | 3***8 | Поперечина № 2 | |
| 60 | 4***8 | Поперечина № 2 в сборе с кронштейном промежуточной опоры карданного вала | |
| 61 | 3***4 | Консоль дверного проема (№ 3) | |
| 62 | 3***6 | Балка крепления аккумуляторного ящика | |
| 62 | 4***6 | Балка крепления аккумуляторного ящика | |
| 63 | 3***0 | Балка крепления инструментального ящика | |
| 64 | 3***0 | Балка крепления амортизаторов с усилителем задней подвески | |
| 65 | 3***4 | Кронштейн крепления балки амортизаторов задний | |
| 66 | 3***6 | Втулка крепления оси дополнительной пружины | |
| 67 | 3***8 | Лонжерон задний правый в сборе | |
| 68 | 3***6 | Поперечина № 4 | |
| 68 | 4***6 | Поперечина № 4 (над задними кронштейнами задних рессор) | |
| 69 | 3***2 | Консоль №6 правой боковины | |
| 70 | 3***0 | Поперечина задняя | |
| 70 | 4***2 | Поперечина задняя | |
| 71 | 3***0 | Бампер передний | |
| 72 | 2***9 | Болт М8х20 | |
| 73 | 2***9 | Шайба 8 | |
| 74 | 2***9 | Шайба 8 | |
| 75 | 2***9 | Гайка М8 | |
| 76 | 2***9 | Болт М8х55 | |
| 77 | 3***0 | Бампер задний | |
| 78 | 2***8 | Шплинт 6,3х60 | |
| 79 | 3***0 | Палец буксирный | |
| 80 | 3***4 | Усилитель задней надстройки рессор |
