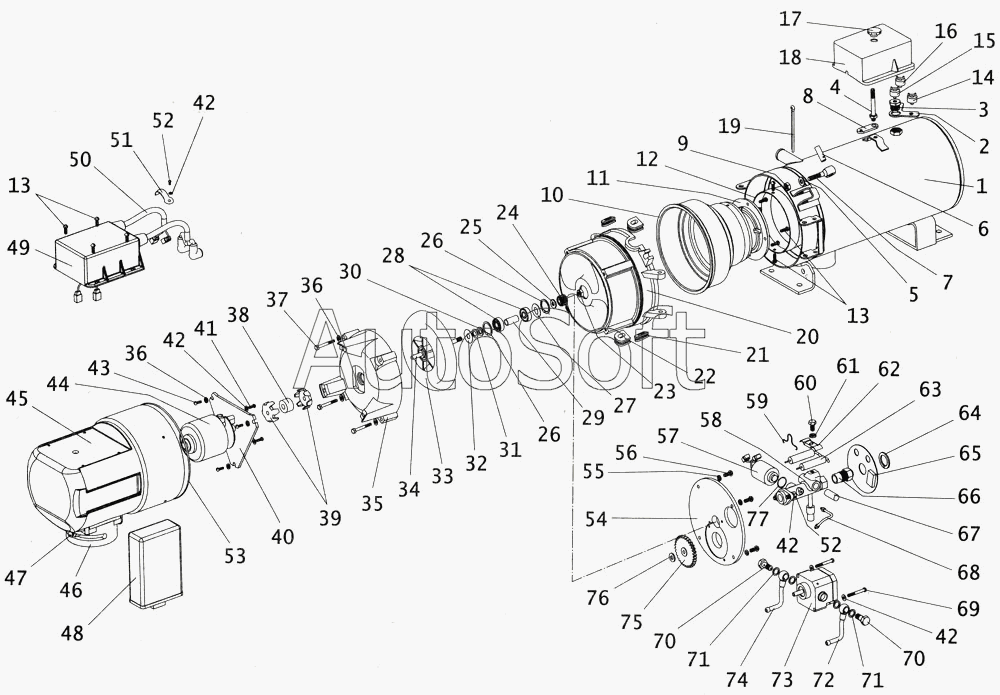

Каталог запасных частей к технике: ПАЗ-4234 (2005). Отопитель жидкостной
43
55
54
53
52
52
51
50
49
48
47
46
45
44
56
42
42
42
42
41
40
39
38
37
36
36
35
34
33
32
68
77
76
75
74
73
73
73
72
71
71
70
70
69
31
67
66
65
64
63
62
61
60
59
58
57
7
6
5
4
3
2
1
8
20
30
29
28
27
26
26
25
24
23
23
22
21
19
18
17
16
15
14
13
13
12
11
10
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15.8106 100 | 1***0 | Теплообменник в сборе | |
| 15.8106 200 | 1***0 | Камера сгорания в сборе | |
| 15.8106 220 | 1***0 | Раструб с завихрителем в сборе | |
| 15.8106 330 | 1***0 | Вал с крыльчаткой в сборе | |
| 15.8106053 | 1***3 | Заслонка патрубка кожуха | |
| 15.8106300-01 | 1***1 | Горелка в сборе с корпусом и топливопроводами | |
| 15.8106320 | 1***0 | Корпус горелки в сборе с крыльчаткой и подшипниками | |
| 15.8106571 | 1***1 | Колпачок защитный | |
| 15.8106572 | 1***2 | Колпачок защитный | |
| 15.8106580 | 1***0 | Провод высокого напряжения с наконечником | |
| 15.8106700-02 | 1***2 | Жгут электропроводов в сборе | |
| 151.8106000-03 | 1***3 | Подогреватель жидкостной в сборе | |
| 151.8106360-01 | 1***1 | Крышка в сборе с форсункой и насосом | |
| 44.3761000 | 4***0 | Терморегулятор электронный | |
| 6722.3761000 | 6***0 | Таймер-часы | |
| DВW2020/51 | D***1 | Подогреватель жидкостный в сборе | |
| ЮЯЛК-453741.001-01 | Ю***1 | Корпус высоковольтного источника напряжения | |
| 1 | 1***0 | Теплообменник | |
| 2 | 1***4 | Кронштейн | |
| 3 | 1***5 | Штуцер | |
| 4 | 1***0 | Шпилька | |
| 5 | 1***3 | Шайба | |
| 6 | 1***1 | Штифт | |
| 7 | 1***2 | Болт | |
| 8 | 1***2 | Пластина | |
| 9 | 8***3 | Гайка М6-6Н.6.016 ОСТ 37.001.124-75 | |
| 10 | 1***1 | Раструб | |
| 11 | 1***2 | Завихритель | |
| 12 | 1***1 | Труба | |
| 13 | В***3 | Винт 4х12 или шуруп 2-4х13 | |
| 14 | 1***0 | Датчик температуры | |
| 15 | 1***0 | Термопредохранитель | |
| 16 | 1***0 | Датчик температуры | |
| 17 | 1***2 | Гайка | |
| 18 | 1***4 | Кожух | |
| 19 | 6***0 | Шплинт ОСТ 37.001.171-93 | |
| 20 | 1***2 | Корпус горелки | |
| 21 | 1***1 | Уплотнение горелки | |
| 22 | 1***2 | Уплотнение горелки | |
| 23 | 1***1 | Гайка самоконтрящаяся М6-6Н | |
| 23 | 1***0 | Гайка самоконтрящаяся М6-6Н | |
| 24 | 1***3 | Шестерня | |
| 25 | 1***5 | Шайба | |
| 26 | 1***6 | Кольцо Б22 | |
| 27 | 1***4 | Шайба компенсационная | |
| 28 | 7***К | Подшипник ГОСТ 520-89 | |
| 29 | 1***8 | Втулка | |
| 30 | 1***9 | Шайба | |
| 31 | 1***1 | Пружина тарельчатая | |
| 32 | 1***7 | Пружина тарельчатая | |
| 33 | 1***3 | Крыльчатка | |
| 34 | 1***1 | Вал | |
| 35 | 1***4 | Корпус вентилятора | |
| 36 | 5***Т | Шайба ОСТ 37.001.115-75 | |
| 37 | 4***1 | Винт М5-6gх35 ОСТ 37.001.127-81 | |
| 38 | 1***4 | Муфта | |
| 39 | 1***1 | Полумуфта | |
| 40 | 1***1 | Пластина | |
| 41 | М***4 | Винт ОСТ 37.001.127-81 | |
| 42 | Х***Т | Шайба 4 ОСТ 37.001.115-75 | |
| 43 | М***7 | Винт М5-6gх12 ОСТ 37.001.129-81 | |
| 44 | 4***0 | Электродвигатель | |
| 45 | 1***1 | Кожух горелки в сборе | |
| 46 | 1***2 | Патрубок кожуха | |
| 47 | 4***2 | Винт ОСТ 37.001.187-81 | |
| 48 | 3***0 | Блок управления подогревателя | |
| 49 | 1***0 | Источник напряжения высоковольтный в сборе | |
| 50 | 1***0 | Провод высокого напряжения в сборе | |
| 51 | 1***7 | Хомутик | |
| 52 | 1***8 | Винт М4-6gх12 ОСТ 37.001.127-81 | |
| 53 | 1***2 | Кольцо | |
| 54 | 1***1 | Крышка корпуса горелки | |
| 55 | 5***Т | Шайба ОСТ 37.001.115-75 | |
| 56 | М***7 | Винт М5-6gх12 ОСТ 37.001.129-81 | |
| 57 | 1***1 | Электромагнит | |
| 58 | 2***2 | Держатель форсунки | |
| 59 | 1***1 | Скоба | |
| 60 | Х***1 | Болт М6-6gх16 | |
| 61 | Х***Т | Шайба 6Т | |
| 62 | 1***3 | Скоба | |
| 63 | 3***0 | Электрод запальный | |
| 64 | 1***7 | Кольцо | |
| 65 | 2***0 | Индикатор пламени в сборе с диском | |
| 66 | 2***0 | Форсунка | |
| 67 | 1***1 | Электронагреватель | |
| 68 | 1***0 | Топливопровод | |
| 69 | 1***1 | Винт | |
| 70 | 1***2 | Штуцер | |
| 71 | 1***3 | Шайба | |
| 72 | 1***1 | Топливопровод | |
| 73 | 1***0 | Насос топливный | |
| 73 | 1***1 | Насос топливный | |
| 73 | 6***А | Насос топливный | |
| 74 | 1***0 | Топливопровод | |
| 75 | 1***2 | Колесо зубчатое | |
| 76 | 1***5 | Кольцо А6 ГОСТ 13942-68 | |
| 77 | 1***6 | Кольцо 012-015-19-2-4 ГОСТ 9833-73 |
