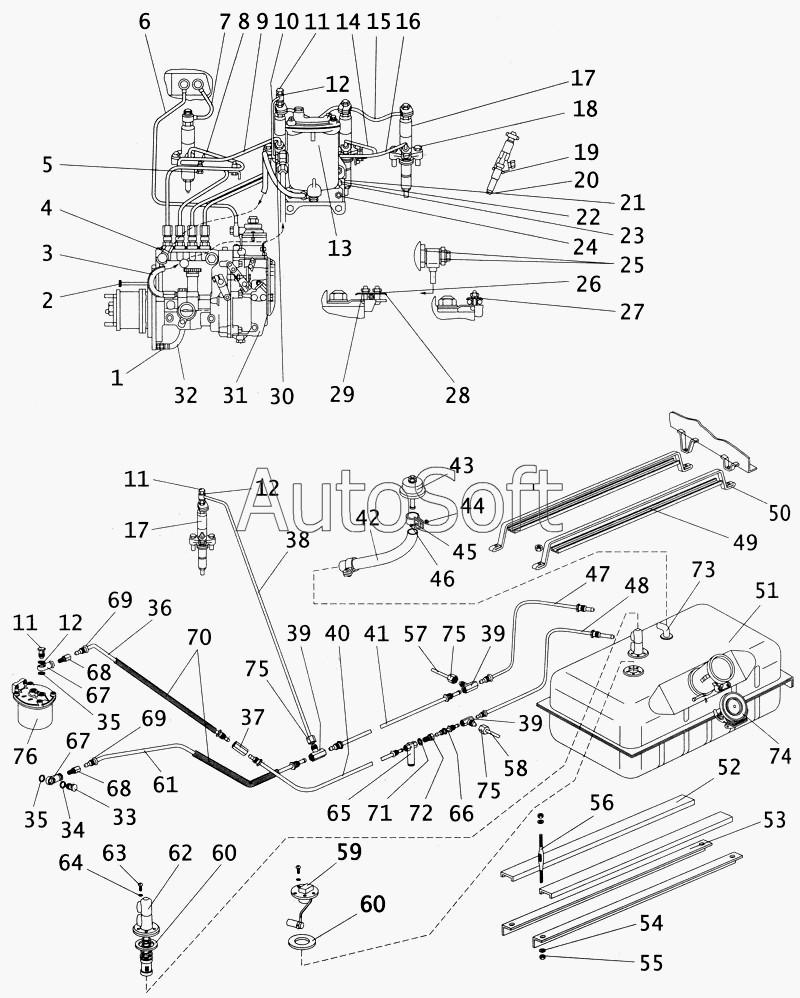

Каталог запасных частей к технике: ПАЗ-4234 (2005). Топливные трубопроводы
1
2
3
4
5
6
7
8
8
9
9
10
11
11
11
12
12
12
13
14
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
35
36
37
38
39
39
39
40
41
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
63
64
65
66
67
67
68
68
69
69
70
71
72
73
74
75
75
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-70-1104118 | 3***8 | Угольник поворотный | |
| 672-1104104-Б | 6***Б | Муфта конусная | |
| 773.1111005-05-Э | 7***Э | Насос топливный | |
| 1 | 2***1 | Штуцер | |
| 2 | М***9 | Болт | |
| 3 | 2***2 | Трубка топливная низкого давления | |
| 4 | 2***0 | Трубка топливная низкого давления | |
| 5 | 2***0 | Колодка | |
| 6 | 2***В | Трубка пневмокорректора | |
| 7 | 2***В | Трубка перепускная | |
| 8 | 2***1 | Топливопровод высокого давления 1 цилиндра | |
| 8 | 2***Г | Топливопровод высокого давления 1 цилиндра | |
| 9 | 2***1 | Топливопровод высокого давления 2 цилиндра | |
| 9 | 2***1 | Топливопровод высокого давления 2 цилиндра | |
| 10 | 2***Д | Трубка перепускная | |
| 11 | 3***7 | Болт штуцера | |
| 12 | 3***1 | Прокладка | |
| 13 | 2***А | Фильтр топливный | |
| 14 | 2***2 | Топливопровод высокого давления 3 цилиндра | |
| 14 | 2***2 | Топливопровод высокого давления 3 цилиндра | |
| 15 | 2***2 | Топливопровод дренажный | |
| 16 | 2***3 | Топливопровод высокого давления 4 цилиндра | |
| 16 | 2***3 | Топливопровод высокого давления 4 цилиндра | |
| 17 | 1***1 | Форсунка | |
| 18 | М***9 | Болт | |
| 19 | 2***Б | Кольцо защитное | |
| 20 | 2***0 | Прокладка-экран | |
| 21 | 2***А | Кронштейн | |
| 22 | М***9 | Болт | |
| 23 | 1***6 | Шайба | |
| 24 | М***9 | Гайка | |
| 25 | Д***1 | Кольцо уплотнительное | |
| 26 | 6***6 | Шайба | |
| 27 | 2***4 | Колодка | |
| 28 | 2***6 | Колодка | |
| 29 | М***9 | Гайка | |
| 30 | Д***2 | Штуцер | |
| 31 | 7***Э | Насос топливный | |
| 31 | Р***0 | Насос топливный | |
| 32 | 2***0 | Маслопровод | |
| 33 | Д***А | Болт поворотного угольника | |
| 34 | Д***1 | Кольцо уплотнительное | |
| 35 | 3***8 | Шайба уплотнительная | |
| 36 | 3***2 | Трубка от фильтра к муфте | |
| 37 | 6***4 | Муфта соединительная трубок топливопроводов | |
| 38 | 3***6 | Трубка от форсунки к муфте | |
| 39 | 3***4 | Муфта соединения трубок топливопроводов | |
| 40 | 3***8 | Трубка от клапана к бензоотстойнику | |
| 41 | 3***0 | Трубка от тройника к тройнику | |
| 41 | 3***0 | Трубка от тройника к муфте | |
| 42 | 3***5 | Шланг от бака к клапану | |
| 43 | 3***1 | Клапан топливного бака со штуцером | |
| 43 | 6***0 | Клапан топливного бака в сборе | |
| 44 | 2***9 | Гайка М5 | |
| 45 | 2***8 | Хомутик 16 | |
| 46 | 2***9 | Винт М5х20 | |
| 47 | 3***6 | Трубка от муфты к топливному баку | |
| 48 | 3***5 | Трубка от топливного бака к клапану | |
| 49 | 3***3 | Прокладка стяжки | |
| 50 | 3***6 | Стяжка топливного бака | |
| 51 | 4***2 | Бак топливный в сборе | |
| 52 | 3***5 | Прокладка | |
| 53 | 3***0 | Балка крепления бака топливного | |
| 54 | 2***9 | Шайба 6 | |
| 55 | 2***9 | Гайка М12 | |
| 56 | 3***0 | Хомут крепления бака топливного | |
| 57 | 3***0 | Трубка от тройника к фильтру подогревателя | |
| 58 | 4***0 | Трубка от подогревателя к тройнику | |
| 59 | 5***7 | Датчик указателя уровня топлива | |
| 60 | 1***2 | Прокладка датчика указателя уровня бензина | |
| 61 | 3***0 | Трубка от насоса к муфте | |
| 62 | 4***2 | Фланец забора слива топлива | |
| 63 | 2***9 | Винт М5х0,8х14 крепления ручки | |
| 64 | 2***6 | Шайба 5,75 | |
| 65 | К***1 | Клапан электромагнитный | |
| 66 | 3***5 | Трубка от тройника к клапану | |
| 67 | 3***8 | Угольник поворотный | |
| 68 | 6***6 | Штуцер прямой для трубки диаметром 10 | |
| 69 | 6***Б | Гайка упорная соединительная диаметром 10 | |
| 70 | 6***8 | Оболочка защитная | |
| 71 | 6***3 | Прокладка | |
| 72 | 3***1 | Штуцер электромагнитного клапана | |
| 73 | 3***1 | Клапан топливного бака со штуцером | |
| 74 | 6***0 | Пробка бака в сборе | |
| 75 | 7***8 | Гайка М12х1 соединительная | |
| 76 | 2***0 | Фильтр топливный грубой очистки в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
